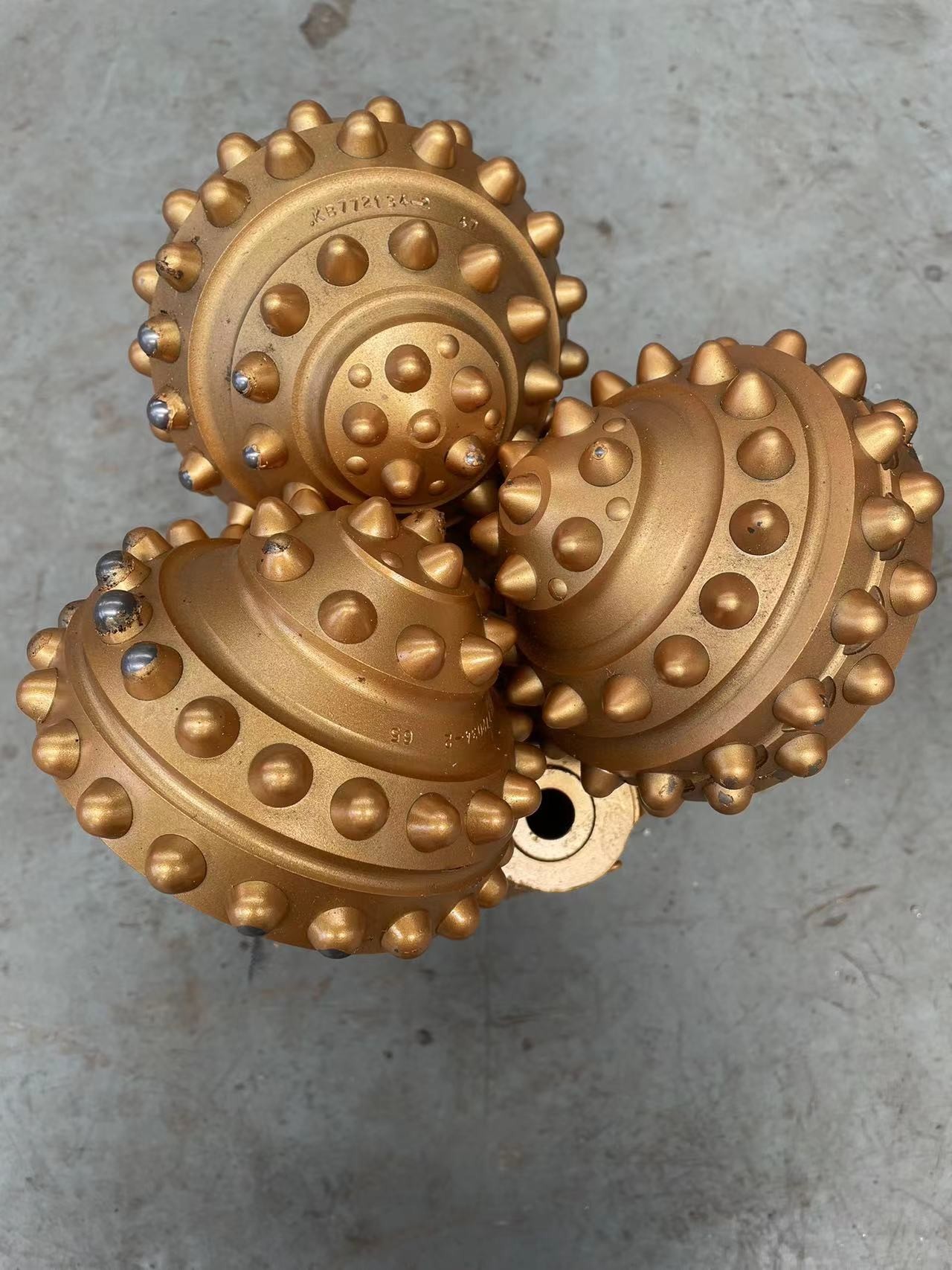

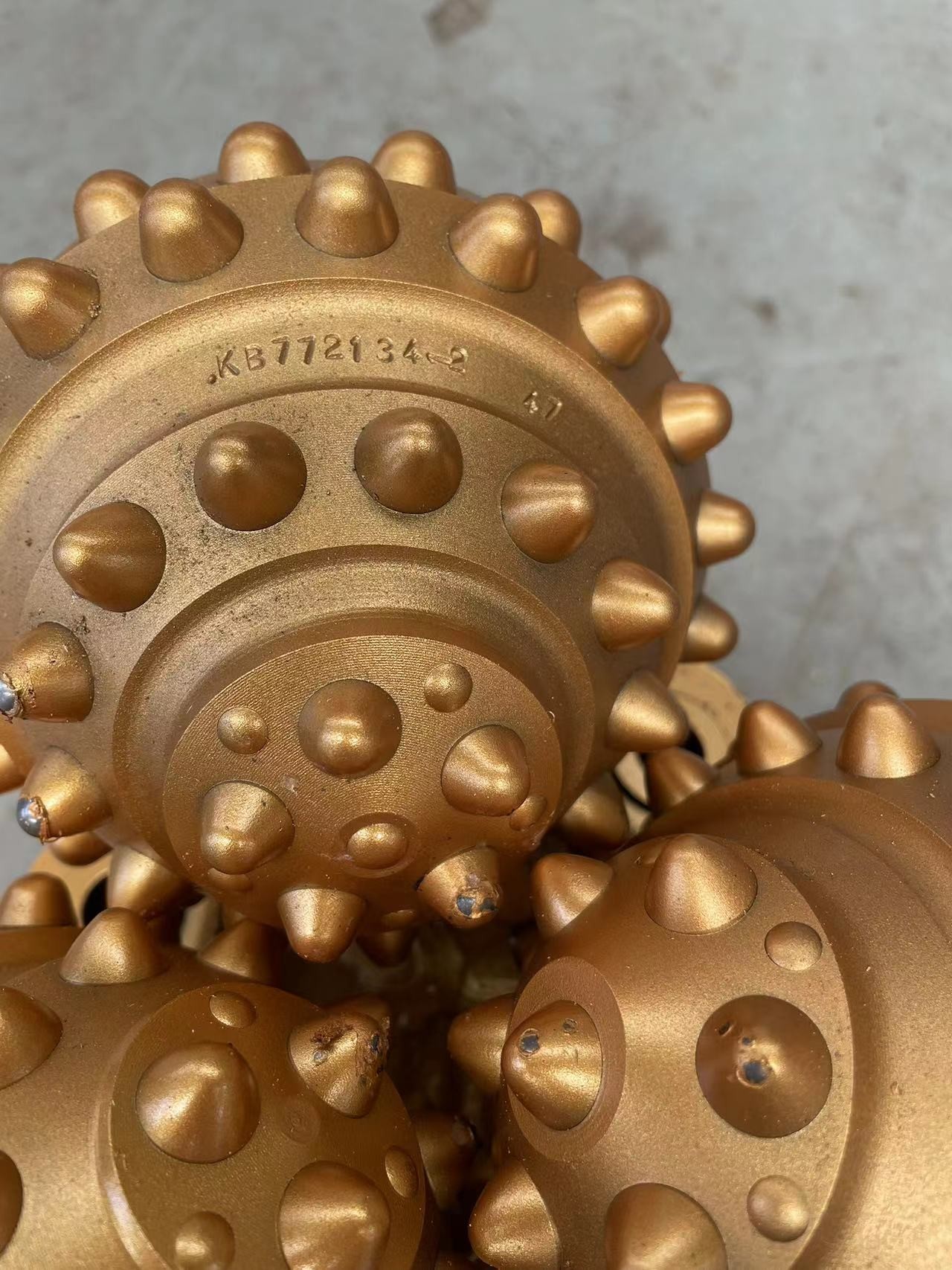

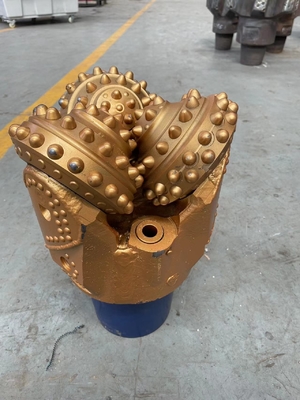

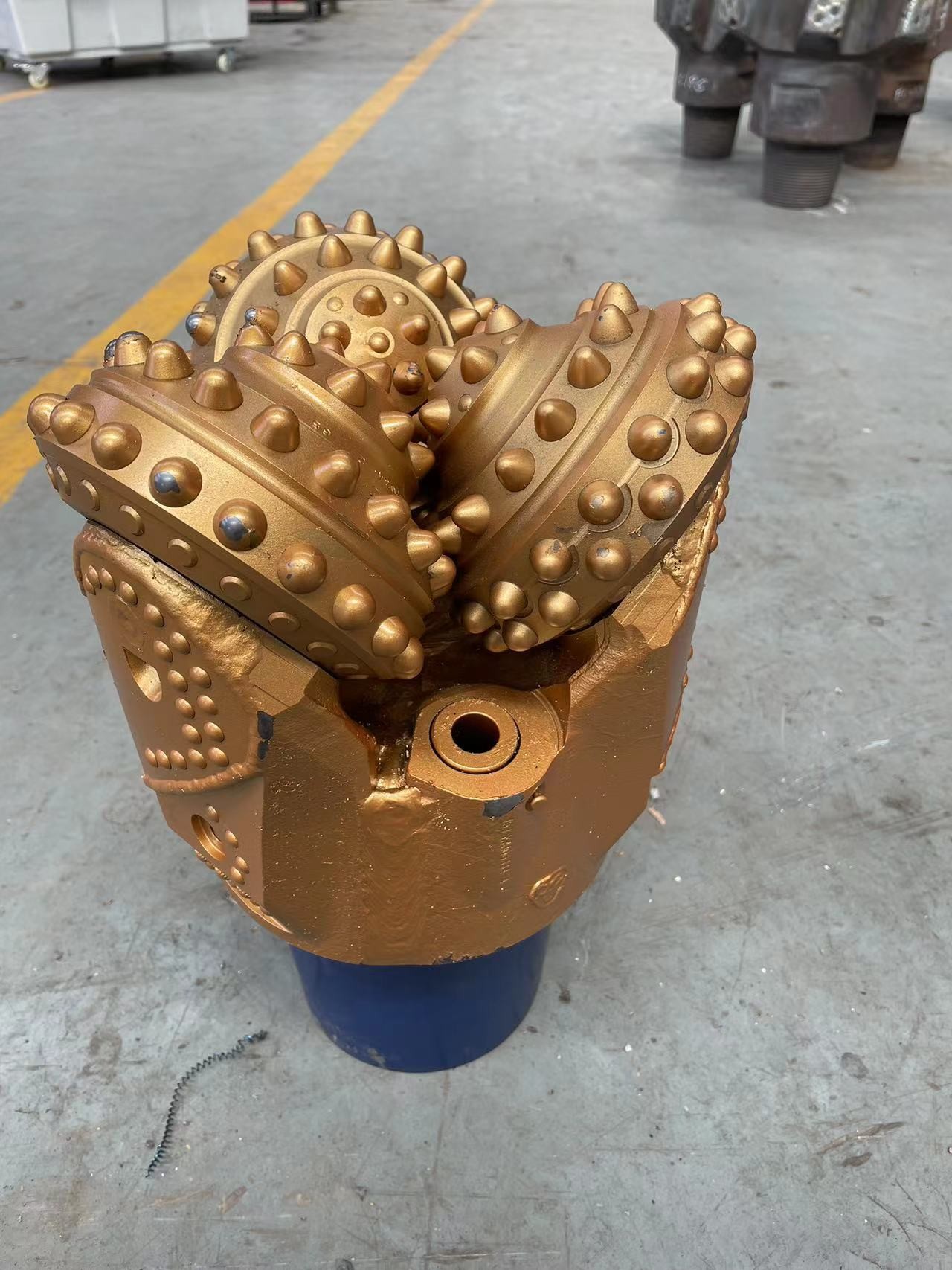

TCI Tricone bit 9 -7/8 inch IADC 645 của API công cụ khoan

TCI Tricone bit 9 7/8 inch IADC 645 của API công cụ khoan

Mô tả:

Một mũi khoan tricone là một mũi khoan cơ học nằm trong tập hợp lỗ dưới cùng.Các bit cắt đi bề mặt của đá đang được khoan thông qua xoay và ma sát cơ học gây ra bởi răng của bitCác bit tricone được thiết kế để lấy năng lượng của dây khoan quay và nguồn cung cấp bùn và áp dụng lực này để làm sâu giếng.

Thông số kỹ thuật:

Làm sao mà biết được chất lượng Tricone Bit?

• Hộ chiếu mã IADC Tricon Bit
• Tricone Bit của TCI & Steel răng tùy chọn
• Tricone Bit Các phần đính kèm tungsten carbide bổ sung trên hàng gót chân
• Tricone Bit Lớp phủ tungsten carbide trên thân hình nón
• Tricone Bit Diamond phủ lớp tungsten carbide trên đường kính của nón

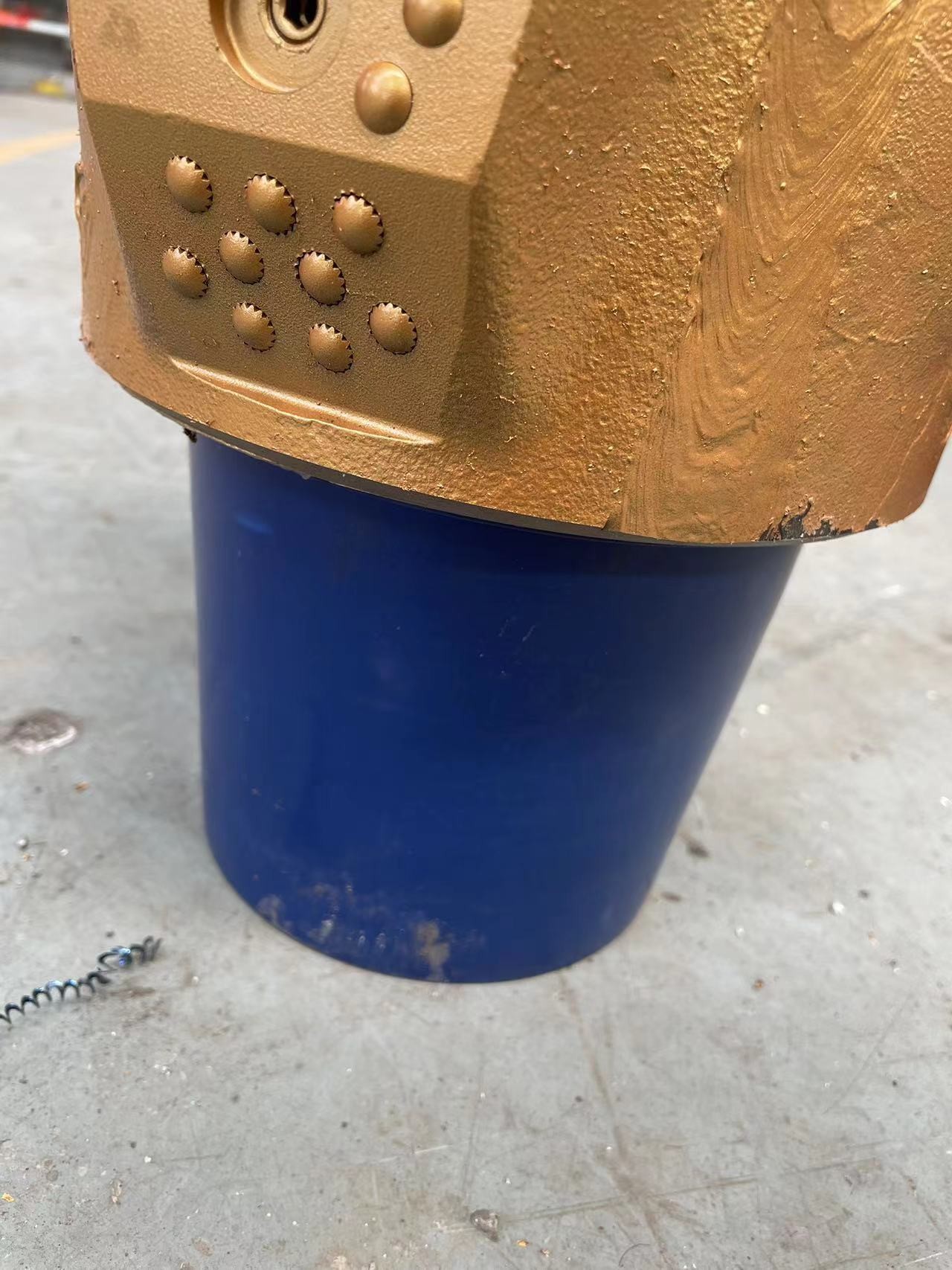

• Tricone Bit Tungsten carbide inserts trên đuôi áo sơ mi của chân

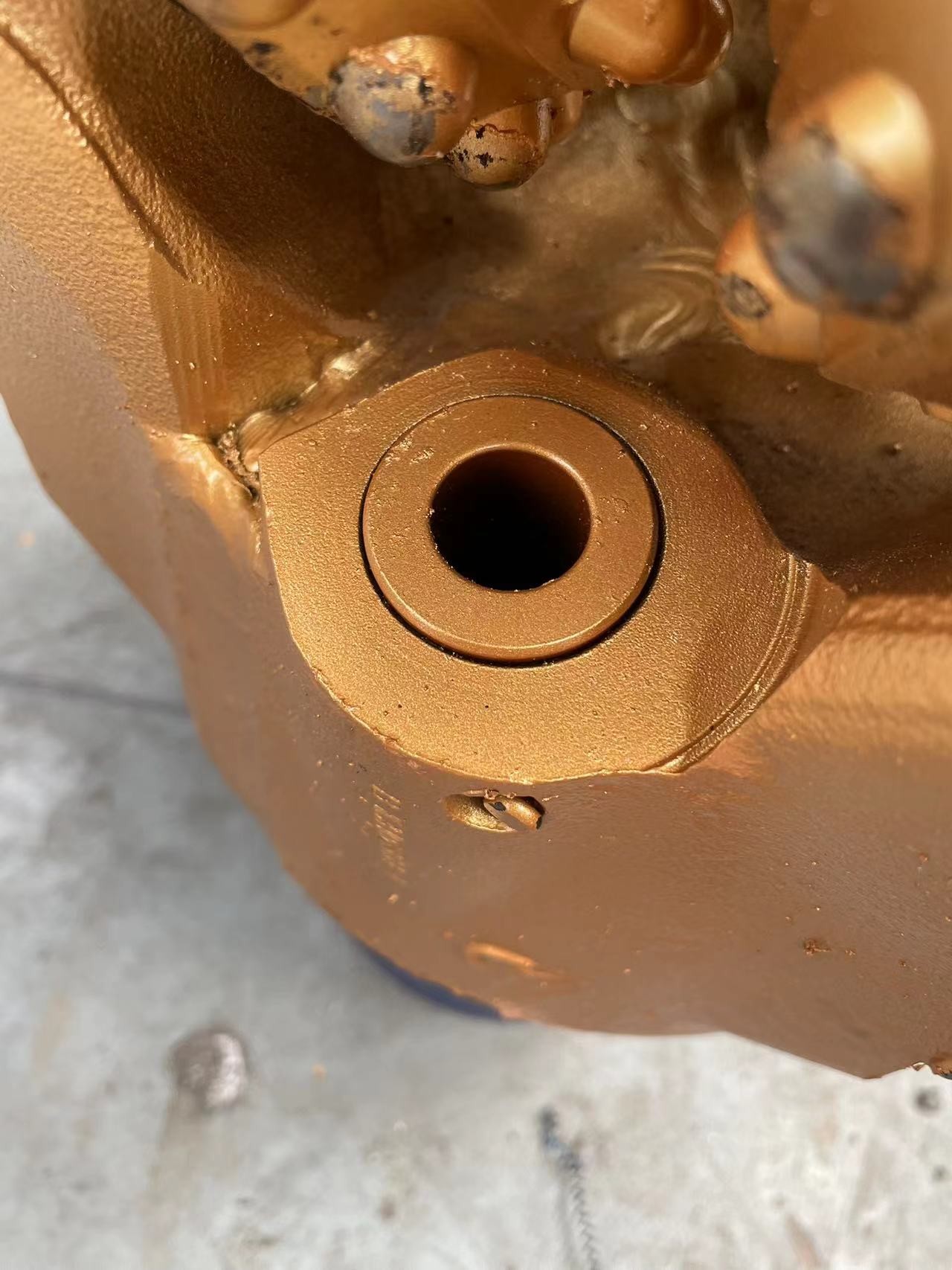

• Tricone Bit thêm vòi trung tâm để làm sạch nón

Tính năng của Tricone Bit là chúng đi kèm với hộ chiếu của riêng mình như dưới đây:

• Thông số kỹ thuật của nón
• Con dấu chất lượng được ký bởi người chế tạo và kiểm tra bit
• Các thông số khoan được khuyến cáo để có được hiệu suất tốt nhất từ bit:
• Trọng lượng bit
• Tốc độ quay
• Khối lượng xả

Ứng dụng

• Nghiên cứu địa kỹ thuật
• Khảo sát và thăm dò mỏ
• Thiết bị thiết bị địa kỹ thuật
• Địa vật lý

Loại tritone nào bạn chọn phụ thuộc vào địa chất bạn khoan và đường kính của lỗ khoan bạn khoan. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.



Loại vòng bi Tricone

Có chủ yếu là ba loại thiết kế vòng bi được sử dụng trong các bit khoan tricone:

• CÁCH VÀO CÁCH CÁCH CÁCH CÁCH CÁCH:
Trên các bit này, các nón sẽ quay tự do. loại bit này có một hàng trước của vòng bi quả và một hàng sau của vòng bi cuộn.
• Các miếng cuộn vòng bi đóng kín
Những bit có một O-Ring con dấu với một hồ chứa mỡ để mang theo làm mát. các con dấu hoạt động như là một rào cản chống lại bùn và cuttings để bảo vệ vòng bi
• BÁO ĐIÊN BÁO ĐIÊN BÁO
Những bit này được làm mát bằng dầu / mỡ nghiêm ngặt với vòng bi mũi, niêm phong O-Ring và một cuộc đua cho hiệu suất tối đa.


Mã IADC

Mã IADC giúp dễ dàng mô tả loại đá cần thiết.
Ba chữ số đầu tiên phân loại bit theo cấu trúc nó được thiết kế để khoan và thiết kế vòng bi / niêm phong được sử dụng.
1, 2 và 3 chỉ địnhCác miếng răng bằng thépvới 1 cho hình thành mềm, 2 cho hình thành trung bình và 3 cho hình thành cứng.
Mã 4, 5, 6, 7 và 8Các bit chèn tungsten carbidecho độ cứng hình thành khác nhau với 4 là mềm nhất và 8 là cứng nhất


Loại hình thành:
Sau đây cho thấy hình thành điển hình và tham chiếu IADC của nó
1 & 4 Các hình thành mềm với các lớp dính và sức mạnh nén thấp, chẳng hạn như đất sét, marls.

1 & 4 Các hình thành mềm có độ bền nén thấp như marl, muối, anhydrite và đá phiến.

5 Các thành phần mềm đến trung bình có độ bền nén thấp và được xen kẽ với các lớp cứng, chẳng hạn như cát, đá phiến và phấn.

2 hoặc 6 Các thành phần dày đặc trung bình đến cứng với độ bền nén cao đến rất cao, nhưng với các lớp không mài mòn hoặc mài mòn nhỏ, chẳng hạn như đá phiến, đá bùn, đá cát, đá vôi,dolomit và anhydrite.

3 hoặc 7 Các hình thành cứng và dày đặc với độ bền nén rất cao và một số lớp mài mòn, chẳng hạn như đá bùn, đá cát và đá bùn.

8 Những thành phần cực kỳ cứng và thô như thạch anh và đá núi lửa.


Mã IADC- Chữ số Ba chữ số đầu tiên phân loại bit theo hình thành nó được thiết kế để khoan và thiết kế vòng bi / niêm phong được sử dụng.

Số đầu tiên1, 2 và 3 chỉ địnhCác miếng răng bằng thépvới 1 cho hình thành mềm, 2 cho hình thành trung bình và 3 cho hình thành cứng.
4, 5, 6, 7 và 8 chỉ địnhTungsten carbideINSERT BITS cho độ cứng hình thành khác nhau với 4 là mềm nhất và 8 là cứng nhất.

Số thứ hai1, 2, 3 và 4 là sự phân chia tiếp theo củahình thànhvới 1 là mềm nhất và 4 là cứng nhất.

Số thứ baCon số này sẽ phân loại bit theoLoại vòng bi/bấm kínnhư sau:
Biểu đồ vòng bi mở tiêu chuẩn Biểu đồ vòng bi mở tiêu chuẩn
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Số thứ tưCác mã chữ cái sau đây được sử dụng ở vị trí chữ số thứ tư để chỉcác tính năng bổ sung: A. Ứng dụng bằng không khí R. Ống gia cố C. Đút trung tâm S. răng thép tiêu chuẩn D. Kiểm soát độ lệch X. Chisel Insert E. Đút mở rộng Y. Insert hình nón G. Bảo vệ thêm Gage Z. Các dạng chèn khác J.Phong độ Jet
