Công ty TNHH Công cụ Năng lượng Tô Châu
| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | EGT |
| Chứng nhận: | API |
| Số mô hình: | Mũi khoan tricon 12.5 |
| Số lượng đặt hàng tối thiểu: | đàm phán |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Hộp gỗ và hộp kim loại |
| Thời gian giao hàng: | 2 tuần |
| Điều khoản thanh toán: | L/C, T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc / năm |
| Loại: | Mũi khoan, mũi phay răng | Vật liệu: | cacbua vonfram |
|---|---|---|---|
| Sử dụng: | Khoan giếng, khoan đá | Loại máy: | Dụng cụ khoan |
| Loại xử lý: | rèn, đúc | Chứng nhận: | API |
| Màu sắc: | vàng | Ứng dụng: | Khoan giếng |
| Tên sản phẩm: | mũi khoan tricon | Mã IADC: | 516 |
| Tiêu chuẩn: | API | Chợ: | trên tất cả các từ |
| Làm nổi bật: | Mũi khoan cacbua vonfram,Công cụ khoan mỏ 12-1/2 inch,Mỏ Tricone khoan bit |
||

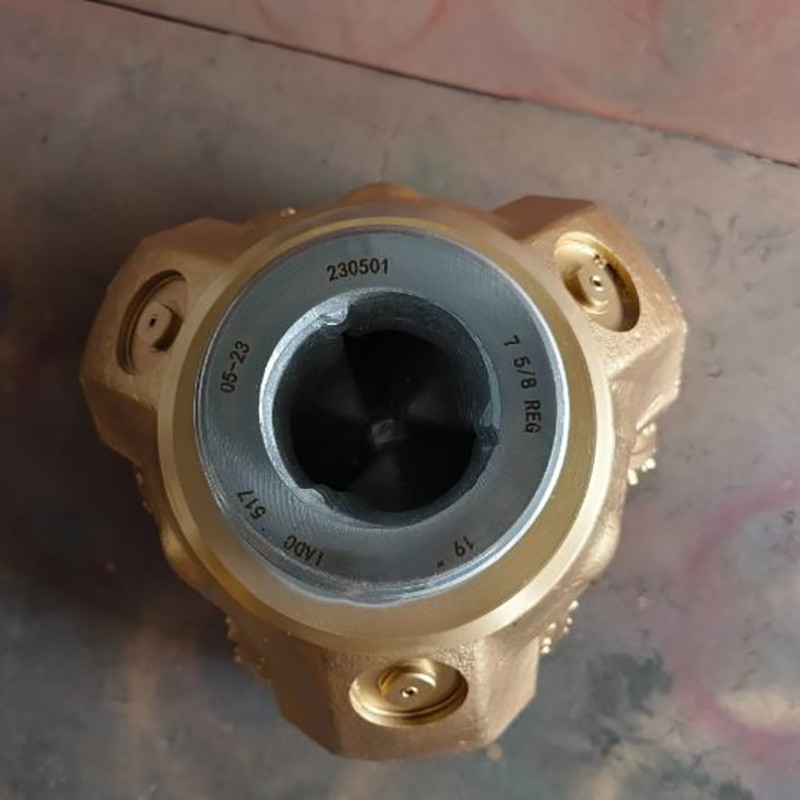

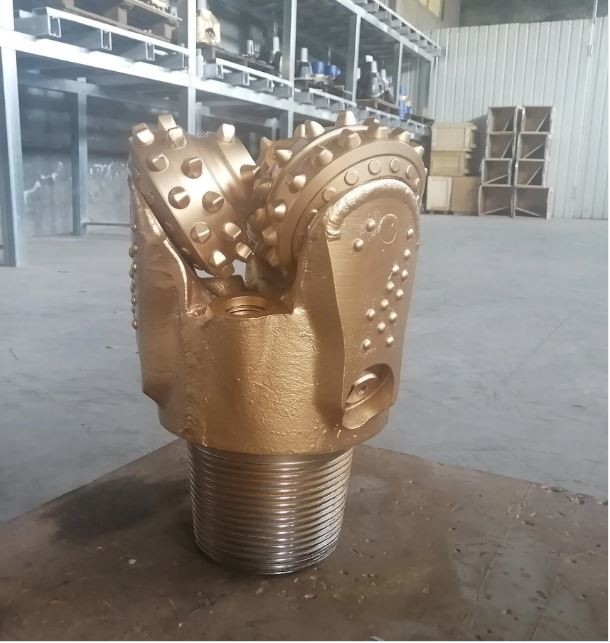

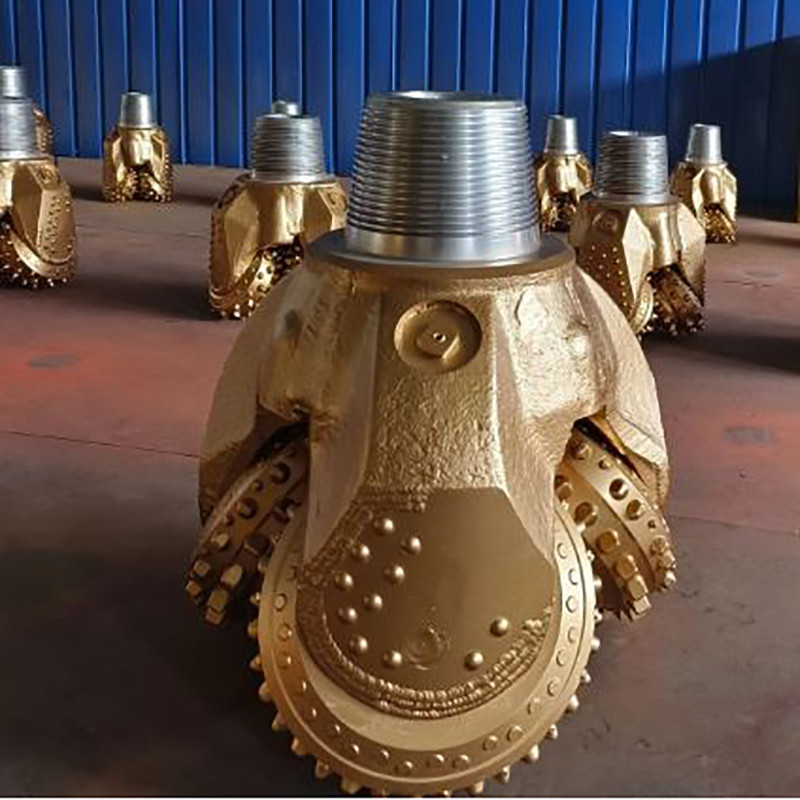

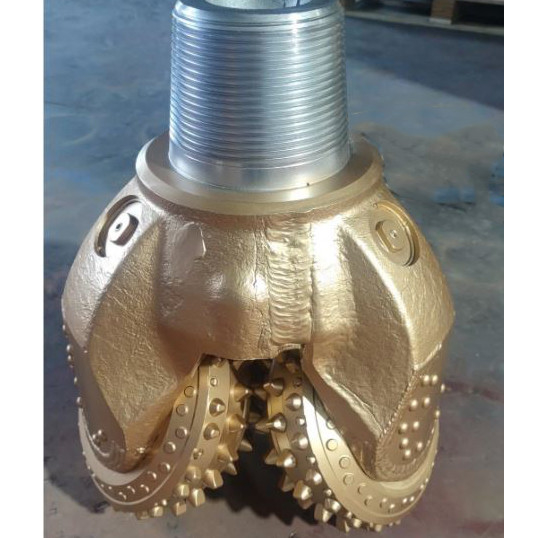

Tricone Bit 12-1/4 Inch IADC 516 với Reg 7-5/8 kết nối API
Mô tả
Một bit tricone là một thành phần thiết yếu của bộ phận lỗ đáy được sử dụng trong các hoạt động khoan.Chiếc khoan cơ khí này sử dụng chuyển động xoay và ma sát cơ học được tạo ra bởi răng của nó để loại bỏ bề mặt đá trong quá trình khoanMục đích của nó là khai thác năng lượng từ dây khoan quay và nguồn cung cấp bùn, hiệu quả áp dụng lực này để tạo điều kiện cho việc đào sâu giếng.
Thông số kỹ thuật:
| Thông số kỹ thuật sản phẩm TRICONE BIT | ||||||||
| Tên sản phẩm | 12 1/4 inch, TCI Tricone Bit | |||||||
| Kích thước | 12 1/4 inch, .3111mm | |||||||
| Loại răng | TCI / Tungsten Carbide Insert | |||||||
| Kết nối | 6- 5/8" API Reg | |||||||
| Lối xích | Gói cuộn bằng cao su | |||||||
| Tiếng phun | Ba vòi phun và máy phun trung tâm | |||||||
| Ứng dụng | Nguồn nước, Nguồn dầu, HDD, Khám phá, vv | |||||||
| Trọng lượng | 123 KGS | |||||||
| Giấy chứng nhận | API7-1,SY/T5164,ISO9001:2008 | |||||||
| Hình dạng đá được khuyến cáo | ||||||||
| Đối với đá cứng đến rất cứng với độ bền nén cao và độ mài mòn cao, chẳng hạn như đá vôi, dolomit, đá cát và chert, vv. | ||||||||
| Các thông số khoan khuyến cáo cho ứng dụng | ||||||||
| Loại & mã IADC | 417 | 437 | 447 | 517,527 | 537,547 | 617,627 | 637,647 | 737,837 |
| WOB ((KN/mm) | 0.35~0.90 | 0.35~0.95 | 0.35~1.00 | 0.35~1.05 | 0.35~1.05 | 0.35~1.05 | 0.70~1.20 | 0.70~1.20 |
| RPM ((r/min) | 140~70 | 140~60 | 140~60 | 120~50 | 110~40 | 80~40 | 70~40 | 70~40 |
Làm sao mà biết được trichonequality?
Tính năng của tricone là chúng đi kèm với hộ chiếu của riêng mình như dưới đây:
Ứng dụng
Loại tricone nào bạn chọn phụ thuộc vào địa chất bạn đang khoan và đường kính của lỗ khoan bạn đang khoan. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.
| Tungsten carbide Inserts của Tricone Bit | ||
| Biểu mẫu | Hiệu suất | Ứng dụng |
| Chisel | Sự thâm nhập cao cho đá nhựa | Nhựa đá mềm& Trung độ cứng |
| Hình hình nón | Tương tự như thép cộng với cao phá vỡ và chống quay | Sỏi đá trung bình đến cứng |
| Quả bóng | Kháng gãy rất cao | Sỏi đá trung bình đến cứng |
Loại vòng bi
Có chủ yếu là ba loại thiết kế vòng bi được sử dụng trong các bit khoan tricone:
• CÁCH VÀO CÁCH CÁCH CÁCH CÁCH CÁCH:
Trên các bit này, các nón sẽ quay tự do. loại bit này có một hàng trước của vòng bi quả và một hàng sau của vòng bi cuộn.
• Các miếng cuộn vòng bi đóng kín
Những bit có một O-Ring con dấu với một hồ chứa mỡ để mang theo làm mát. các con dấu hoạt động như là một rào cản chống lại bùn và cuttings để bảo vệ vòng bi
• BÁO ĐIÊN BÁO ĐIÊN BÁO
Những bit này được làm mát bằng dầu / mỡ nghiêm ngặt với vòng bi mũi, niêm phong O-Ring và một cuộc đua cho hiệu suất tối đa.
Mã IADC
Mã IADC giúp dễ dàng mô tả loại đá cần thiết.
Ba chữ số đầu tiên phân loại bit theo cấu trúc nó được thiết kế để khoan và thiết kế vòng bi / niêm phong được sử dụng.
1, 2 và 3 chỉ địnhCác miếng răng bằng thépvới 1 cho hình thành mềm, 2 cho hình thành trung bình và 3 cho hình thành cứng.
Mã 4, 5, 6, 7 và 8Các bit chèn tungsten carbidecho độ cứng hình thành khác nhau với 4 là mềm nhất và 8 là cứng nhất
Các loại hình thành
Sau đây cho thấy hình thành điển hình và tham chiếu IADC của nó
1 & 4 Các hình thành mềm với các lớp dính và sức mạnh nén thấp, chẳng hạn như đất sét, marls.
1 & 4 Các hình thành mềm có độ bền nén thấp như marl, muối, anhydrite và đá phiến.
5 Các thành phần mềm đến trung bình có độ bền nén thấp và được xen kẽ với các lớp cứng, chẳng hạn như cát, đá phiến và phấn.
2 hoặc 6 Các thành phần dày đặc trung bình đến cứng với độ bền nén cao đến rất cao, nhưng với các lớp không mài mòn hoặc mài mòn nhỏ, chẳng hạn như đá phiến, đá bùn, đá cát, đá vôi,dolomit và anhydrite.
3 hoặc 7 Các hình thành cứng và dày đặc với độ bền nén rất cao và một số lớp mài mòn, chẳng hạn như đá bùn, đá cát và đá bùn.
8 Những thành phần cực kỳ cứng và thô như thạch anh và đá núi lửa.
Mã IADC- Chữ số Ba chữ số đầu tiên phân loại bit theo hình thành nó được thiết kế để khoan và thiết kế vòng bi / niêm phong được sử dụng.
Số đầu tiên1, 2 và 3 chỉ địnhCác miếng răng bằng thépvới 1 cho hình thành mềm, 2 cho hình thành trung bình và 3 cho hình thành cứng.
4, 5, 6, 7 và 8 chỉ địnhTungsten carbideINSERT BITS cho độ cứng hình thành khác nhau với 4 là mềm nhất và 8 là cứng nhất.
Số thứ hai1, 2, 3 và 4 là sự phân chia tiếp theo củahình thànhvới 1 là mềm nhất và 4 là cứng nhất.
Số thứ baCon số này sẽ phân loại bit theoLoại vòng bi/bấm kínnhư sau:
Biểu đồ vòng bi mở tiêu chuẩn Biểu đồ vòng bi mở tiêu chuẩn
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.
Số thứ tưCác mã chữ cái sau đây được sử dụng ở vị trí chữ số thứ tư để chỉcác tính năng bổ sung: A. Ứng dụng bằng không khí R. Ống gia cố C. Đút trung tâm S. răng thép tiêu chuẩn D. Kiểm soát độ lệch X. Chisel Insert E. Đút mở rộng Y. Insert hình nón G. Bảo vệ thêm Gage Z. Các dạng chèn khác J.Phong độ Jet
