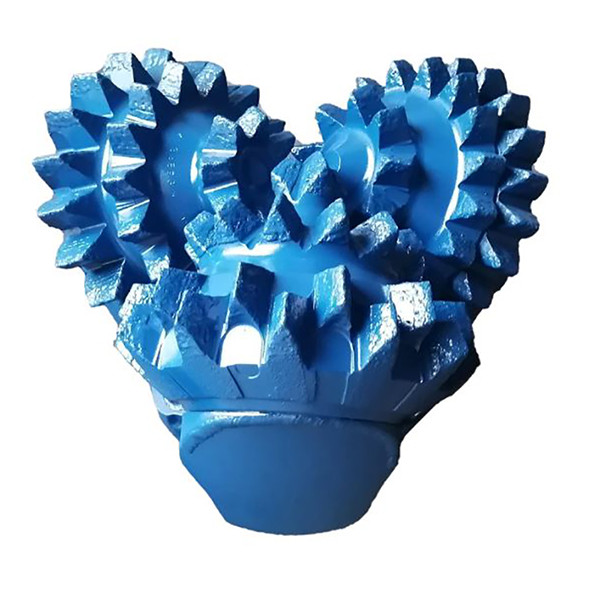

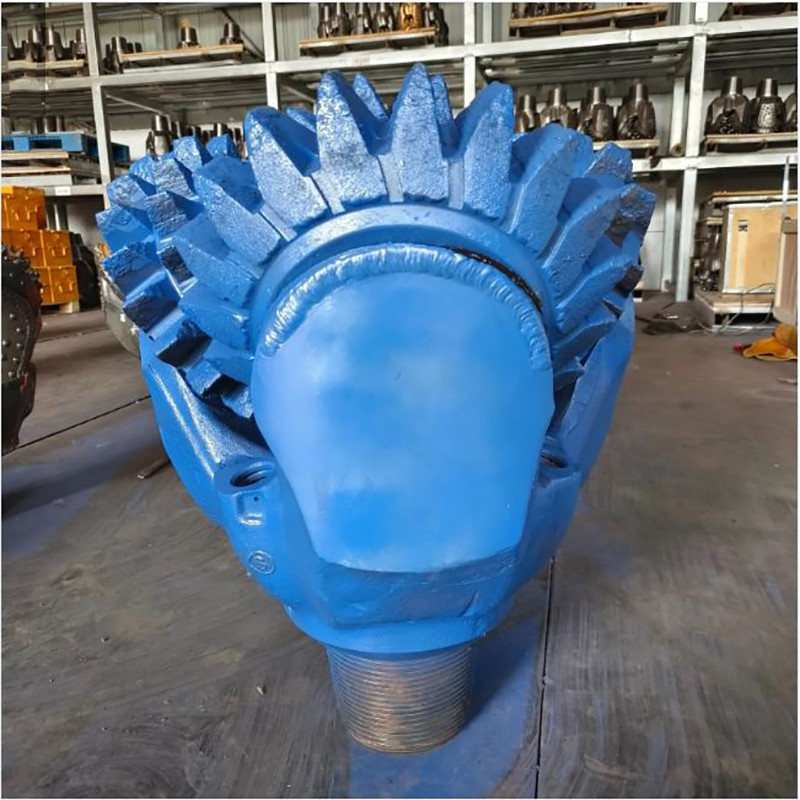

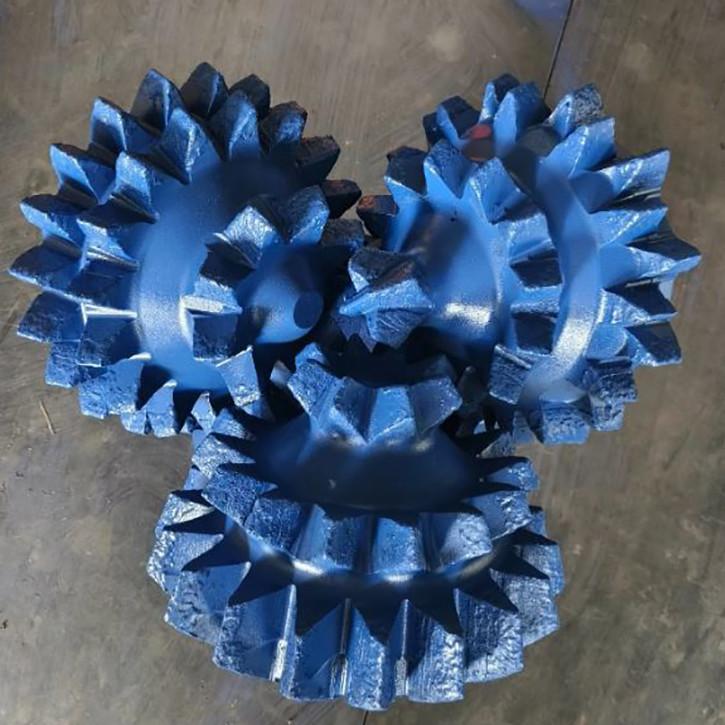

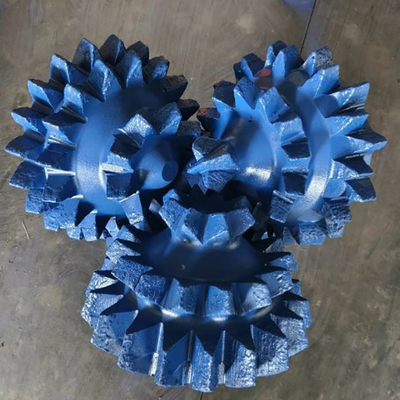

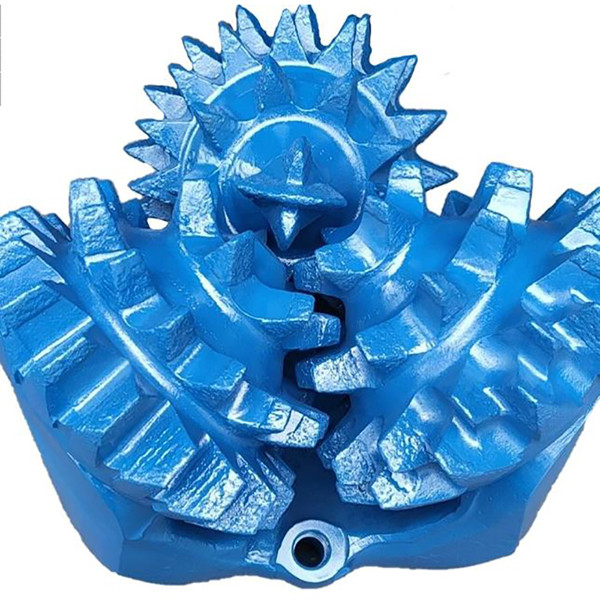

Mũi khoan Tricone 12-1/4 inch IADC 316 Dụng cụ khoan khai thác mỏ với kết nối Reg 6-5/8 API

Mũi khoan Tricone 12-1/4 inch IADC 316 Dụng cụ khoan khai thác mỏ với kết nối Reg 6-5/8 API

Mô tả

Mũi khoan tricone là một thành phần thiết yếu của cụm dưới đáy lỗ được sử dụng trong các hoạt động khoan. Mũi khoan cơ học này sử dụng chuyển động quay và ma sát cơ học do răng của nó tạo ra để loại bỏ bề mặt đá trong quá trình khoan. Mục đích của nó là khai thác năng lượng từ chuỗi khoan quay và nguồn cung cấp bùn, áp dụng lực này một cách hiệu quả để tạo điều kiện cho việc làm sâu giếng.

Làm thế nào để biết chất lượng mũi khoan tricone?

• Hộ chiếu mã IADC của mũi khoan Tricone
• Tùy chọn răng TCI & Thép của mũi khoan Tricone
• Chèn cacbua vonfram bổ sung trên các hàng gót của mũi khoan Tricone
• Lớp phủ cacbua vonfram trên thân hình nón của mũi khoan Tricone
• Chèn cacbua vonfram phủ kim cương trên thước đo của hình nón
• Chèn cacbua vonfram trên đuôi áo của chân
• Vòi phun trung tâm bổ sung để làm sạch hình nón

Tính năng của tricone là chúng đi kèm với hộ chiếu riêng như sau:

• Thông số kỹ thuật của hình nón
• Con dấu chất lượng do người đã tạo và kiểm tra mũi khoan ký
• Các thông số khoan được khuyến nghị để có được hiệu suất tốt nhất từ ​​mũi khoan:
• Trọng lượng mũi khoan
• Tốc độ quay
• Khối lượng xả

Ứng dụng

• Điều tra địa kỹ thuật
• Thăm dò & Thăm dò khai thác mỏ
• Thiết bị địa kỹ thuật
• Địa vật lý

Loại tricone bạn chọn phụ thuộc vào địa chất bạn đang khoan và đường kính của lỗ khoan bạn đang khoan. Hiệp hội Nhà thầu Khoan Quốc tế (IADC) đã phát triển một hệ thống bước dễ sử dụng để chọn tricone phù hợp cho địa chất của bạn với các tính năng bổ sung như bảo vệ mũi khoan để kéo dài tuổi thọ sản xuất.



Các loại ổ trục
Chủ yếu có ba loại thiết kế ổ trục được sử dụng trong mũi khoan tricone:

• MŨI ROLLER Ổ MỞ TIÊU CHUẨN:
Trên các mũi khoan này, hình nón sẽ quay tự do. Loại mũi khoan này có một hàng ổ bi phía trước và một hàng ổ lăn phía sau.
• MŨI ROLLER Ổ KÍN
Các mũi khoan này có phớt O-Ring với bình chứa mỡ để làm mát ổ trục. Phớt hoạt động như một rào cản chống lại bùn và vật liệu cắt để bảo vệ ổ trục
• MŨI ROLLER Ổ TẠP CHÍ
Các mũi khoan này được làm mát bằng dầu/mỡ nghiêm ngặt với ổ trục mũi, phớt O-Ring và một đường đua để có hiệu suất tối đa.


Mã IADC

Mã IADC giúp dễ dàng mô tả loại mũi khoan đá nào được yêu cầu.
Ba chữ số đầu tiên phân loại mũi khoan theo cấu tạo mà nó được thiết kế để khoan và thiết kế ổ trục/phớt được sử dụng.
1, 2 và 3 chỉ địnhMŨI RĂNG THÉPvới 1 cho các lớp đất mềm, 2 cho trung bình và 3 cho các lớp đất cứng.
Mã 4, 5, 6, 7 và 8 chỉ địnhMŨI CHÈN CARBIDE TUNGSTENđối với độ cứng của lớp đất khác nhau với 4 là mềm nhất và 8 là cứng nhất


Các loại hình thành
Sau đây cho thấy sự hình thành điển hình và tham chiếu IADC của nó
1 & 4 Các lớp đất mềm với các lớp dính và độ bền nén thấp, chẳng hạn như đất sét, marl.

1 & 4 Các lớp đất mềm có độ bền nén thấp như marl, muối, anhydrit và đá phiến.

5 Các lớp đất mềm đến trung bình có độ bền nén thấp và xen kẽ với các lớp cứng, chẳng hạn như cát, đá phiến và phấn.

2 hoặc 6 Các lớp đất đặc cứng đến trung bình với độ bền nén cao đến rất cao, nhưng với các lớp không mài mòn hoặc mài mòn nhỏ, chẳng hạn như đá phiến, đá bùn, đá sa thạch, đá vôi, đá dolomit và anhydrit.

3 hoặc 7 Các lớp đất cứng và đặc với độ bền nén rất cao và một số lớp mài mòn, chẳng hạn như đá bột, đá sa thạch và đá bùn.

8 Các lớp đất cực kỳ cứng và mài mòn như thạch anh và đá núi lửa.


Mã IADC - Các chữ số Ba chữ số đầu tiên phân loại mũi khoan theo cấu tạo mà nó được thiết kế để khoan và thiết kế ổ trục/phớt được sử dụng.

Chữ số đầu tiên1, 2 và 3 chỉ địnhMŨI RĂNG THÉPvới 1 cho các lớp đất mềm, 2 cho trung bình và 3 cho các lớp đất cứng.
4, 5, 6, 7 và 8 chỉ địnhTUNGSTEN CARBIDECHÈN MŨI để có độ cứng của lớp đất khác nhau với 4 là mềm nhất và 8 là cứng nhất.

Chữ số thứ hai1, 2, 3 và 4 là sự phân tích sâu hơn củasự hình thànhvới 1 là mềm nhất và 4 là cứng nhất.

Chữ số thứ baChữ số này sẽ phân loại mũi khoan theoloại ổ trục/phớtnhư sau:
Mũi lăn ổ mở tiêu chuẩn Mũi lăn ổ mở tiêu chuẩn,
mũi lăn ổ mở tiêu chuẩn làm mát bằng không khí với bảo vệ thước đo được định nghĩa là chèn cacbua ở gót của hình nón Mũi lăn ổ kín Mũi lăn ổ kín với bảo vệ thước đo Mũi ổ kín tạp chí Mũi ổ kín tạp chí với bảo vệ thước đo.

Chữ số thứ tưCác mã chữ sau được sử dụng ở vị trí chữ số thứ tư để chỉ racác tính năng bổ sung: A. Ứng dụng không khí R. Mối hàn gia cố C. Vòi phun trung tâm S. Răng thép tiêu chuẩn D. Kiểm soát độ lệch X. Chèn đục E. Vòi phun mở rộng Y. Chèn hình nón G. Bảo vệ thước đo bổ sung Z. Hình dạng chèn khác J. Chệch hướng tia
