Công ty TNHH Công cụ Năng lượng Tô Châu
| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | ENG |
| Chứng nhận: | API, AISI, ISO |
| Số mô hình: | 85005 |
| Số lượng đặt hàng tối thiểu: | 1 chiếc |
| Giá bán: | USD 2000-20000 Unit |
| chi tiết đóng gói: | Hộp gỗ |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / năm |
| Vật liệu: | Kim cương và thép hợp kim | Chứng nhận API: | 7-1548-1 |
|---|---|---|---|
| Trọng lượng: | khoảng 18kg | Ứng dụng: | Khoan giếng đá |
| Màu sắc: | Bất kỳ màu nào | ||
| Làm nổi bật: | Đĩa khoan dầu mỏ PDC,5-1/2 inch PDC khoan bit,Máy khoan PDC Diamond Tool |
||

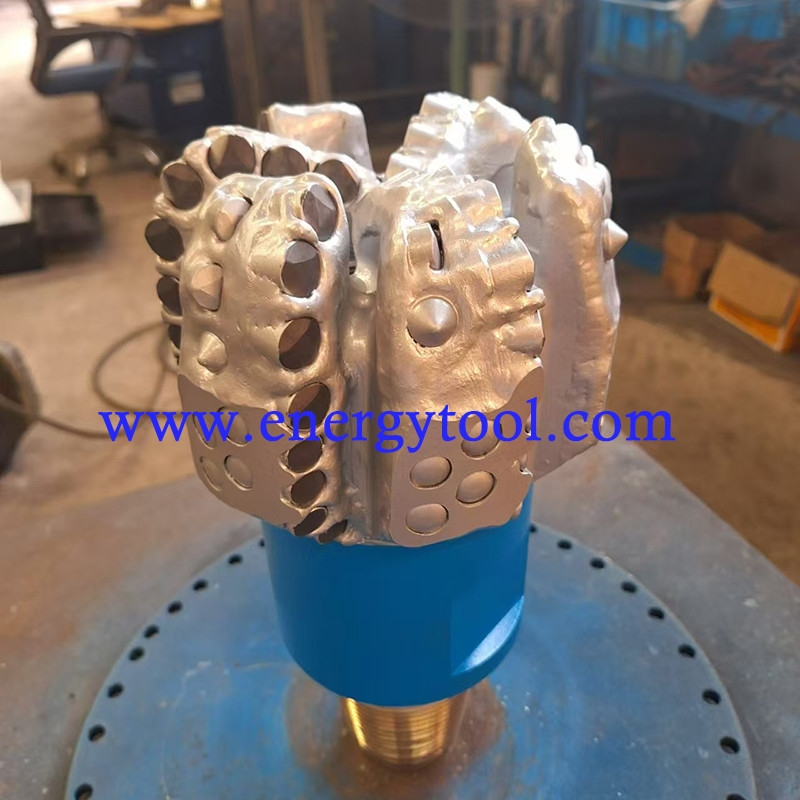

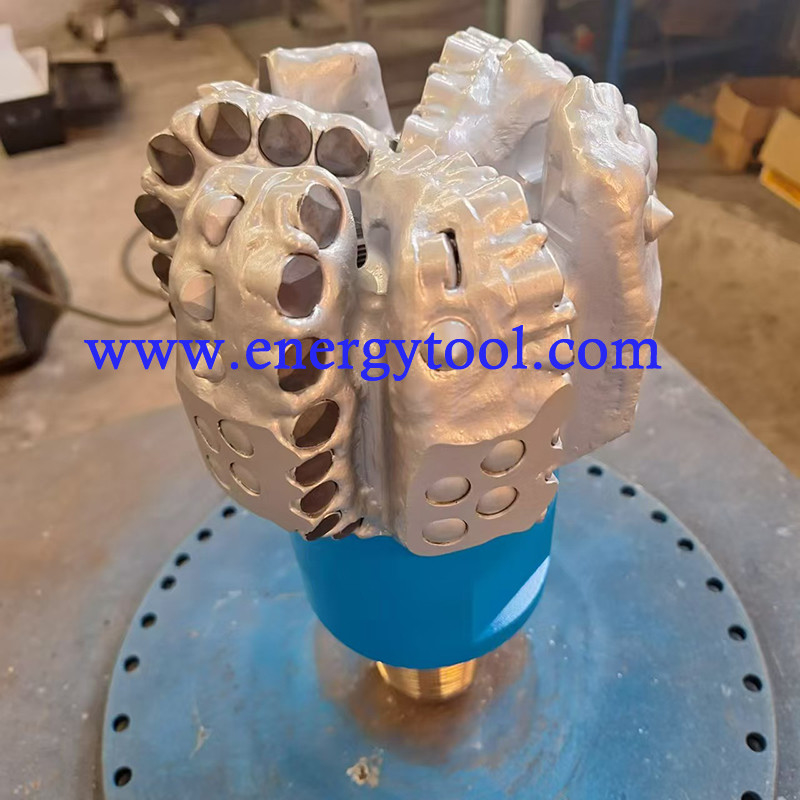

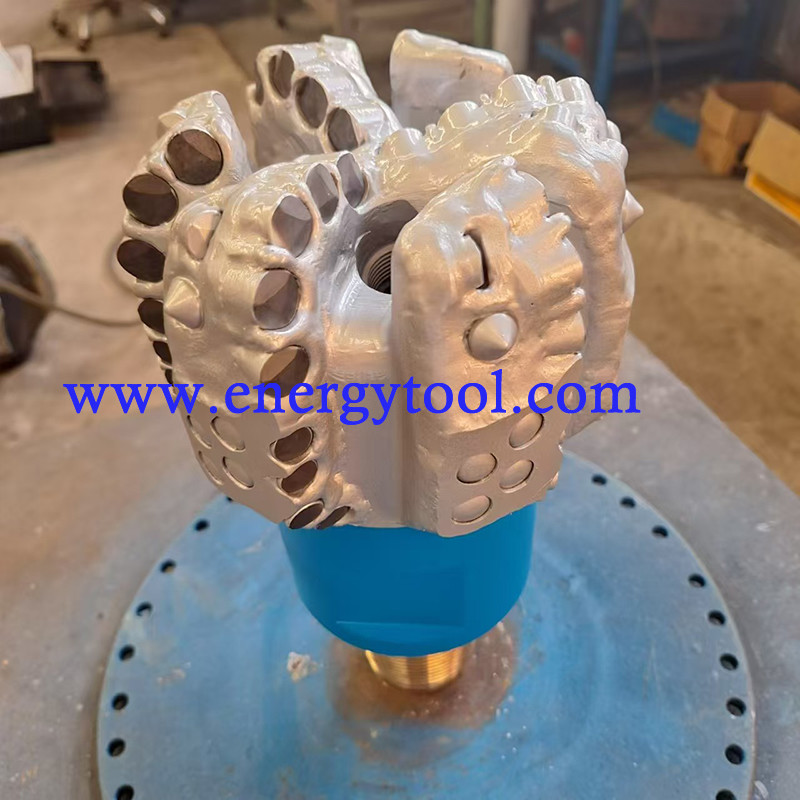

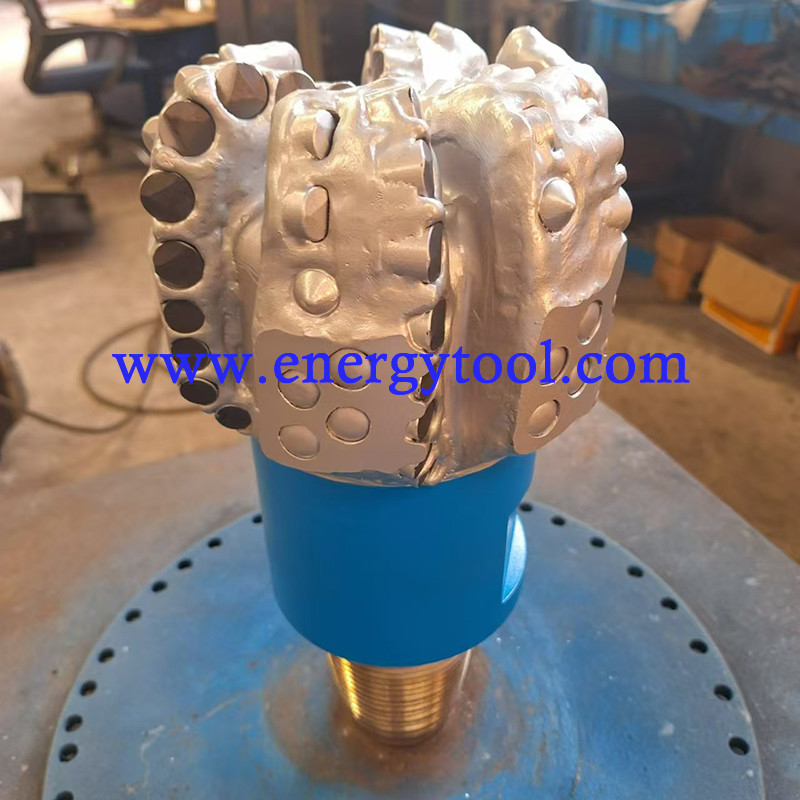

Khoan khoan một chút của công cụ kim cương 5-1 / 2 inch PDC khoan một chút của mỏ dầu
Tên sản xuất:
Bút khoan PDC, Bút khoan PDC, Bút khoan kim cương, Bút khoan kim cương PDC, Bút khoan đá, Bút khoan kim cương, Bút khoan kim cương, Bút khoan giếng, Bút khoan cột
Mỏ khoan bit, nước khoan bit, dầu khoan bit, mỏ ngầm khoan bit
Công cụ khoan kim cương, công cụ khoan,
Điện cắt cố định
Mô tả:
Các bit Diamond PDC sử dụng sức mạnh của công nghệ "Polycrystalline Diamond Compact" (PDC), biến đổi hiệu quả và độ bền của các bit khoan trong các hoạt động khoan dầu.
Ví dụ về chất lượng hàng đầu, máy khoan S616 PDC hoạt động hoàn hảo như một công cụ đầu cố định, cung cấp hiệu suất nhất quán và đáng tin cậy trong các hoạt động khoan.
Khi lựa chọn khoan PDC, các yếu tố quan trọng như mật độ cắt, kích thước, hình dạng bit và phong cách lưỡi đóng vai trò quan trọng trong việc xác định hiệu suất trong các kịch bản khoan khác nhau.
Phân loại của chúng tôi của PDC bit tuân thủ nghiêm ngặt các tiêu chuẩn API, đảm bảo tích hợp liền mạch với các quy trình khoan.,có nhiều tùy chọn cắt phù hợp với các yêu cầu và ngân sách cụ thể.
2. Chi tiết:
Các bit PDC như S616 hoặc M616 được chỉ định với thân thép hoặc ma trận 6 lưỡi và máy cắt chính 16mm. Mã IADC chỉ ra liệu bit có phù hợp với cứng,hình dạng hồ sơ mềm hoặc đặc biệt, cung cấp thêm hiểu biết.
Vì vậy, IADC 323 có khác nhau trung bình của PDC khoan bit.
| Thông số kỹ thuật | |
| Kích thước: | 5-1/2 inch (139.7mm) |
| Loại thân máy khoan: | Cơ thể thép |
| Số lượng dao: | 6 |
| Các vòi nước Số lượng: | 3 |
| Kết nối API (in): | 2-7/8" REG |
| Chiều dài gauge (In): | 1.5 |
| Các thông số vận hành | |
| Trọng lượng trên bit (KN): | 9-67 |
| Phạm vi RPM ((Rotary): | 80 DHM |
| Tỷ lệ dòng chảy ((lps): | 11- 15 LPM |
| Động lực trang trí (KN): | 9.5-12.2 KN.M |
3. Mảng hồ sơ của PDC
Bốn.Máy cắt PDC khoan
Ở trung tâm của khoan là các máy cắt kim cương composite polycrystalline (PDC), liên quan trực tiếp đến đá, chủ yếu sử dụng hành động cắt để loại bỏ.Trong môi trường đòi hỏi của một giếng, máy cắt PDC phải trải qua chu kỳ sưởi ấm và làm mát thường xuyên, tạo ra những thách thức đáng kể.
Máy cắt PDC với sự ổn định nhiệt được cải thiện và giảm sự phân hủy nhiệt có xu hướng hoạt động tốt hơn, dẫn đến tỷ lệ thâm nhập cao hơn (ROP) và khả năng chống mòn được cải thiện.Vì vậy, tối ưu hóa các máy cắt này là rất quan trọng để tối đa hóa hiệu quả.
5. PDC Drill Bit Nozzles
Các vòi phun PDC giúp làm sạch khu vực cắt và làm mát các máy cắt kim cương polycrystalline (PDC).
Việc đặt các vòi phun hiệu quả cùng với góc đặt chúng đóng một vai trò quan trọng đối với hiệu quả của máy khoan.
Các kênh chất lỏng cũng bổ sung cho việc đặt vòi phun để cải thiện việc làm sạch các cành.
6. Thép thân PDC Bits:
Cơ thể thép của PDC Bit là ngược lại với cơ thể ma trận. Nó có thể chịu được tải trọng tác động cao, nhưng mềm hơn và thiếu các tính năng bảo vệ.Sức mạnh và độ dẻo dai của thép cung cấp cho các cơ thể bằng thép chống va chạm cao.
Cơ thể thép mạnh hơn đáng kể so với cơ thể ma trận.
Một tính năng có lợi của các bit thép là chúng có thể dễ dàng được xây dựng lại một số lần vì các máy cắt mòn hoặc bị hư hỏng có thể được thay thế khá dễ dàng.Đây là một lợi thế đặc biệt cho các nhà khai thác trong môi trường khoan chi phí thấp.
Các khoan kim cương polycrystalline (PDC) khác với nón cuộn bởi vì chúng là một phần cơ thể không có bộ phận chuyển động.vì vậy bit có thể hoạt động với tốc độ quay cao hơn hiệu quả hơn trong các hình thành hợp nhất.
a, Khả năng vật liệu & Tiêu chuẩn tuân thủ
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M /ASME B94.11M | NACE |
b. Thành phần vật liệu:
| Thành phần | C(%) | Si(%) | Mn ((%) | P ((%) | S(%) | Cu ((%) | Cr ((%) | V ((%) | Mo ((%) | Al(%) | Ti ((%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
Vật liệu thép của PDC Drill Bit là thép cấu trúc hợp kim AISI 4145H.
Thép cấu trúc hợp kim AISI 4145H: Đây là một loại thép được sử dụng đặc biệt cho các công cụ khoan dầu, đặc biệt là để sản xuất các ống khoan hạng nặng.Thép AISI 4145H có độ bền và độ dẻo dai tốt, có thể chịu được môi trường áp suất cao và nhiệt độ cao, và phù hợp với các hoạt động khoan giếng sâu và siêu sâu 45.
c. Tất cả các khoan sẽ được thử nghiệm như sau:
--- Các dụng cụ thử cơ học
--- Thử nghiệm khó
--- Kiểm tra UT
---Thử nghiệm khác theo yêu cầu
