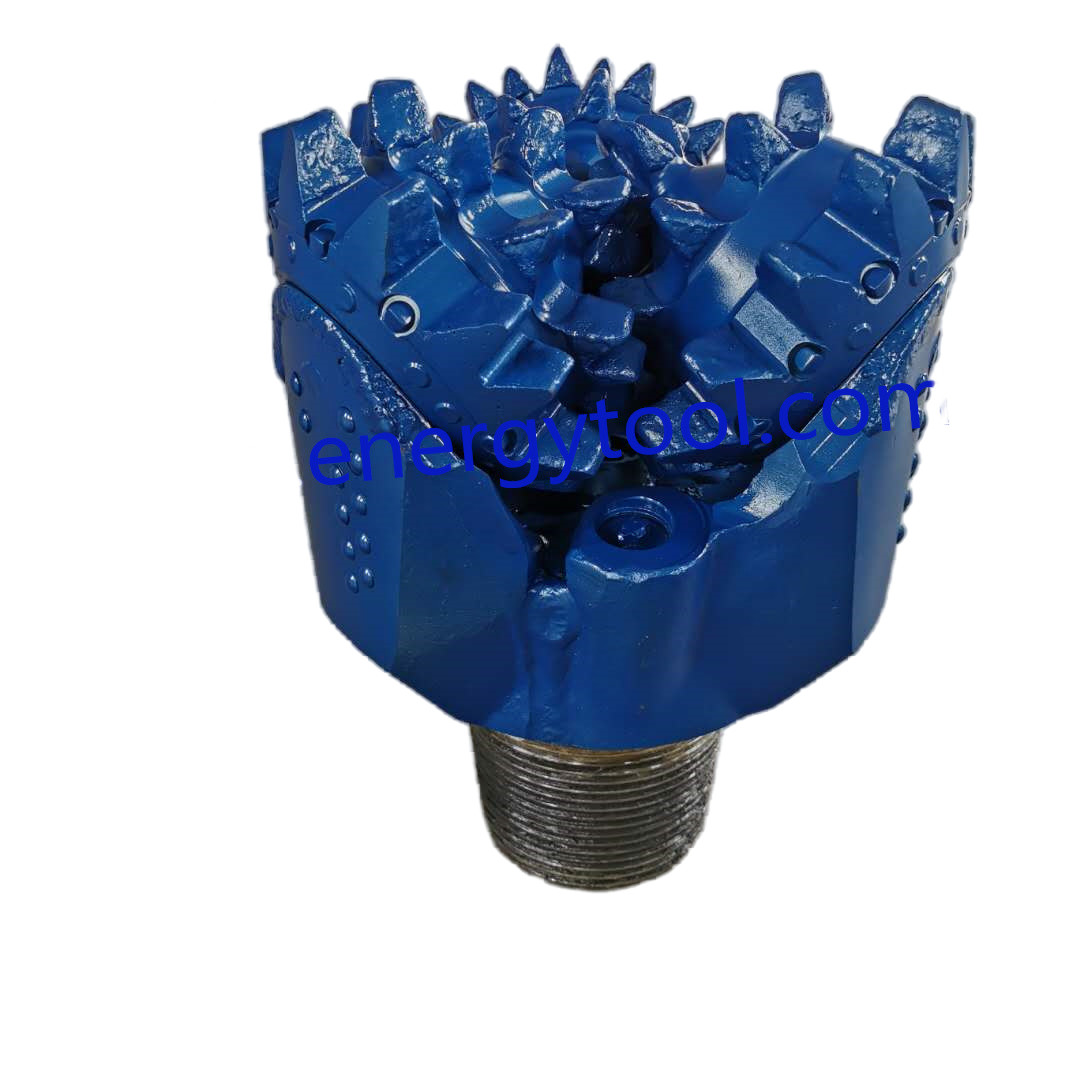

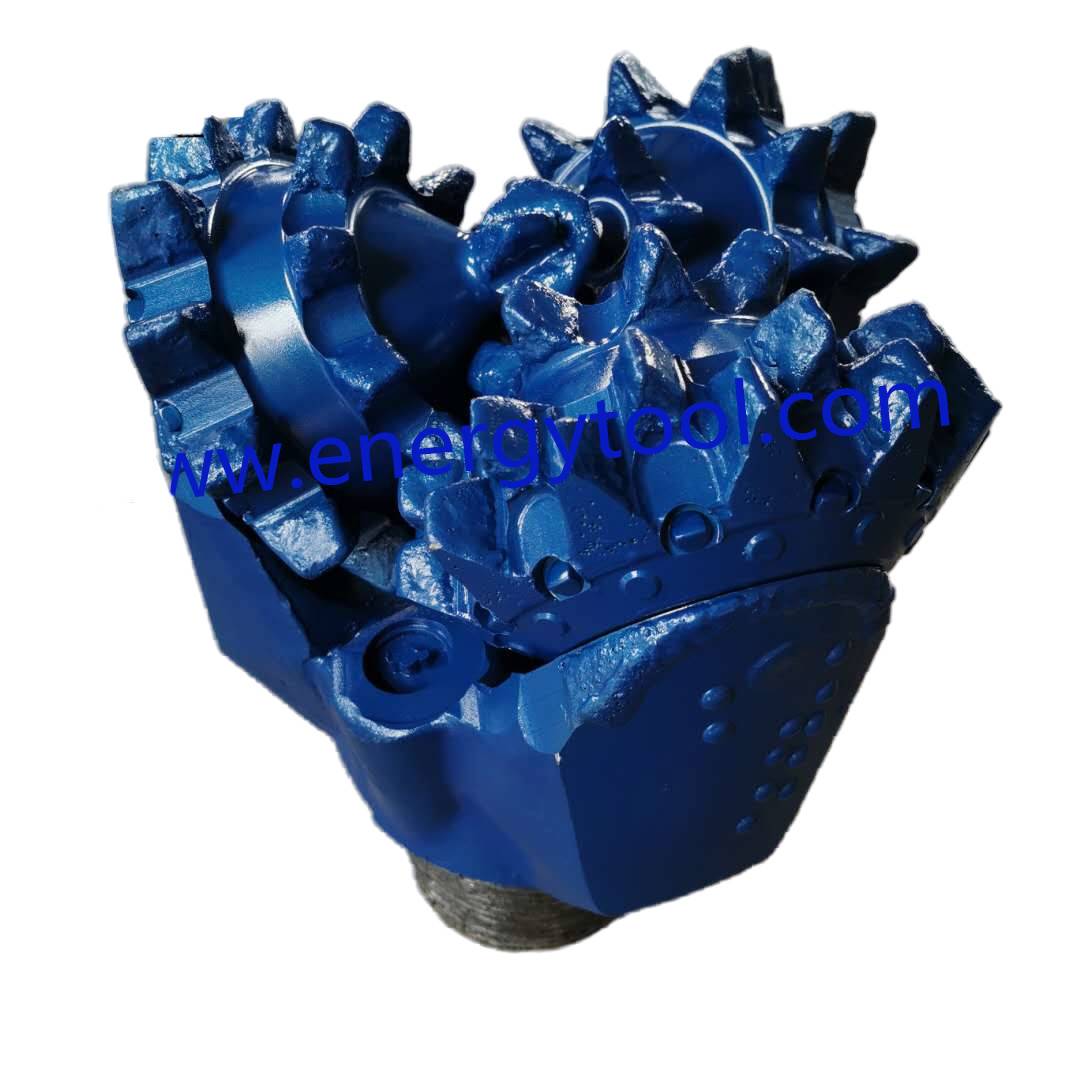

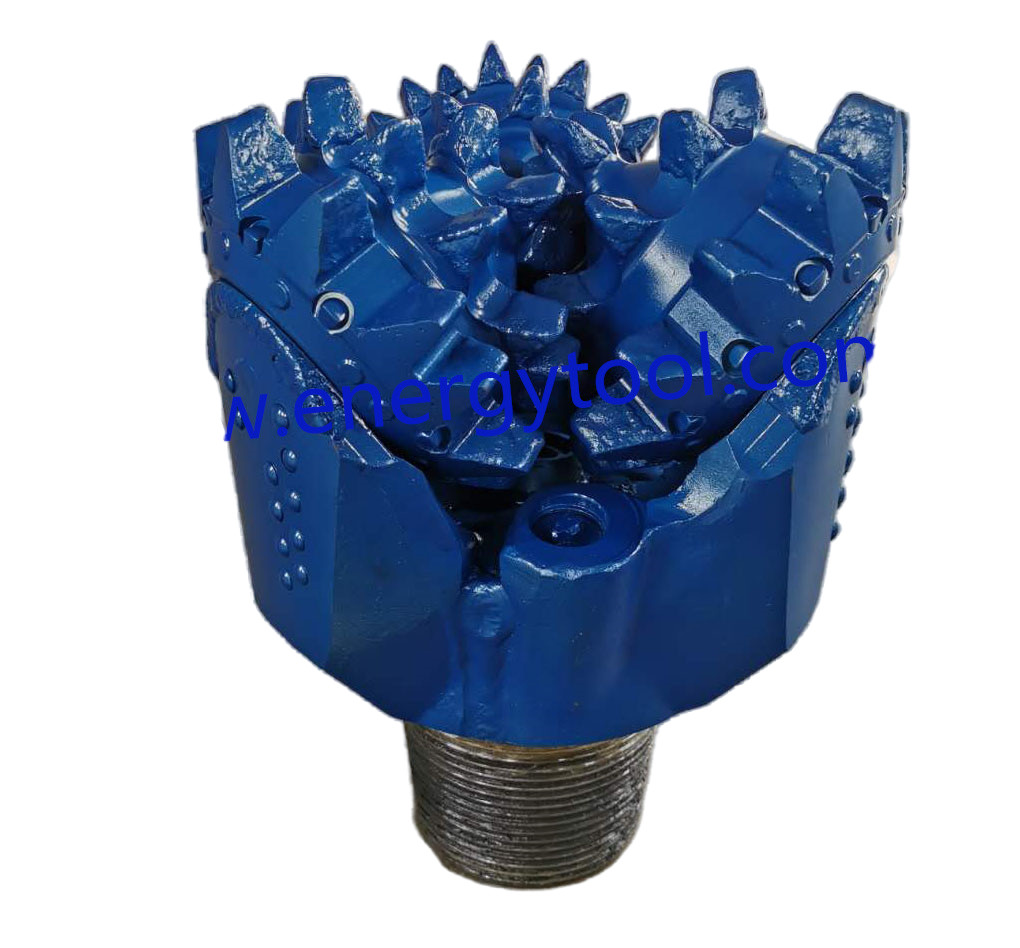

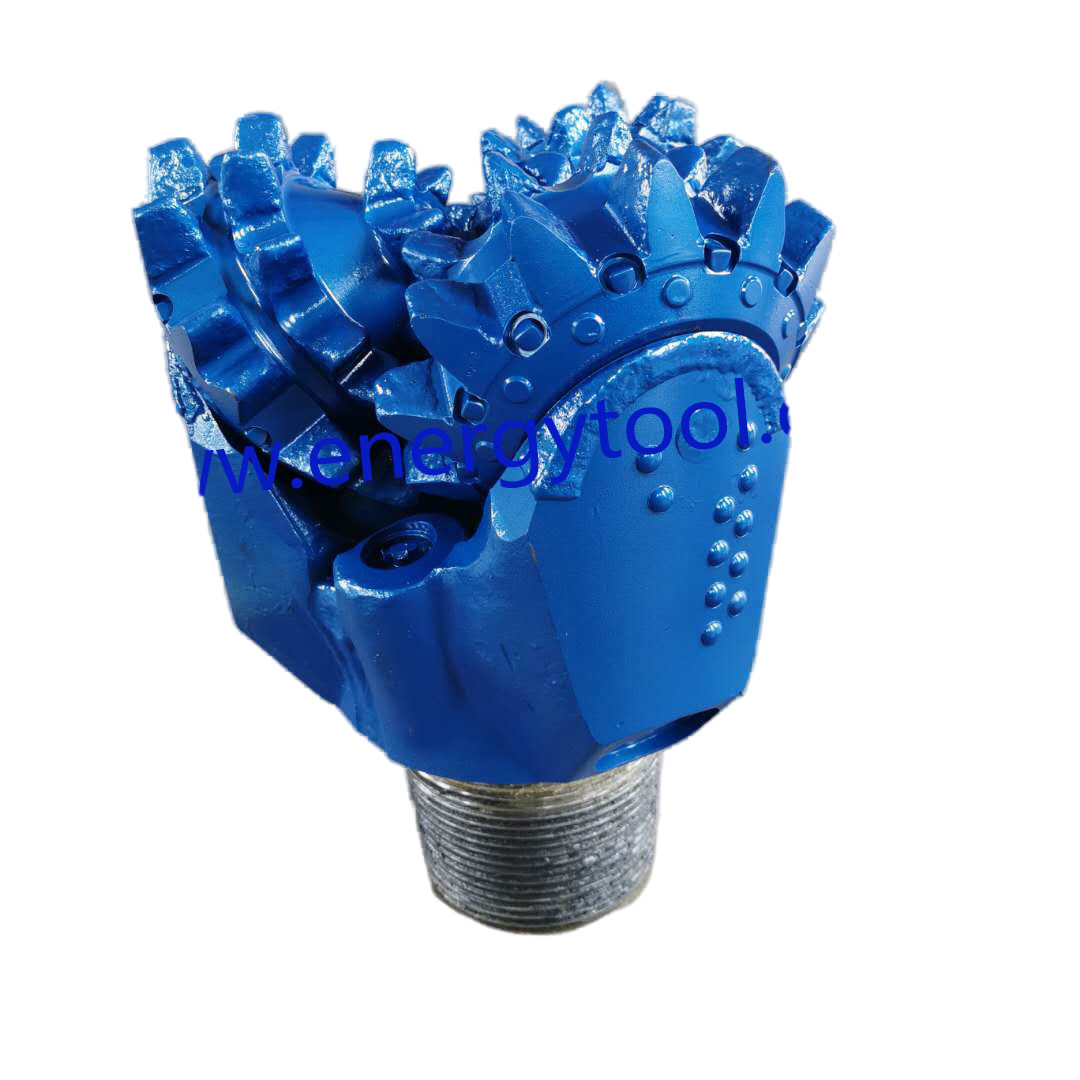

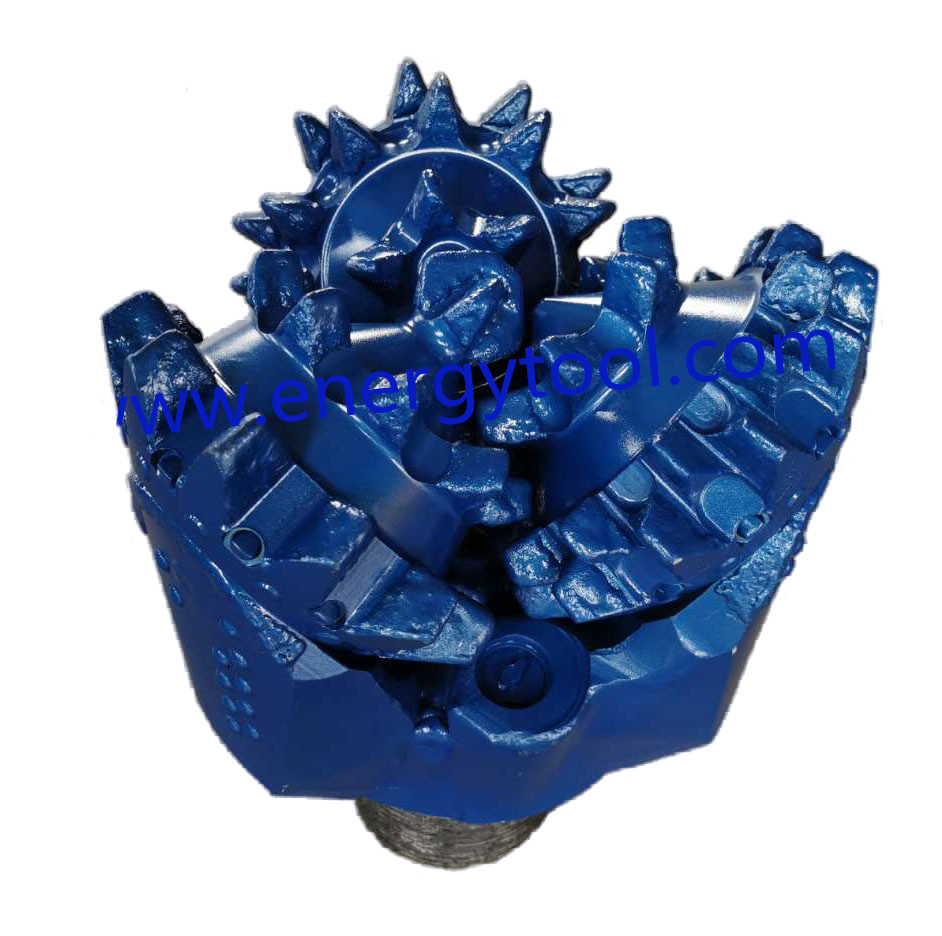

Vòng tròn khai thác mỏ Công cụ khoan thép

Phân loại bit nón cuộn

Các bit nón cuộn thường được phân loại là các bit chèn cacbit tungsten (TCI) hoặc các bit răng nghiền.

Để giúp so sánh các sản phẩm tương tự từ các nhà sản xuất khác nhau,Hiệp hội các nhà thầu khoan quốc tế (IADC) đã thiết lập một hệ thống phân loại bit thống nhất để đặt tên cho các bit khoan.

Phương pháp phân loại bit nón cuộn IADC

Phương pháp phân loại bit nón cuộn IADC là một tiêu chuẩn trên toàn ngành cho mô tả các bit nón cuộn răng và loại chèn.

Hệ thống mã hóa này dựa trên các tiêu chí thiết kế và ứng dụng quan trọng.

Phiên bản hiện đang được sử dụng đã được giới thiệu vào năm 1992 và kết hợp các tiêu chí được phát triển hợp tác bởi các nhà sản xuất khoan dưới sự bảo trợ của Hiệp hội Kỹ sư Dầu khí.

Phân loại IADC

Hệ thống phân loại IADC là mã liên quan đến thiết kế và ứng dụng gồm bốn ký tự.

Ba ký tự đầu tiên luôn là số;

Chữ cuối cùng luôn theo bảng chữ cái.

Con số đầu tiên đề cập đến chuỗi bit, con số thứ hai là loại bit, con số thứ ba là vòng bi và sắp xếp thước đo, và ký tự thứ tư (bản chữ cái) là các tính năng bit.

Dòng

Series, ký tự đầu tiên trong hệ thống IADC, xác định các đặc điểm hình thành chung và phân chia các bit loại răng mài và chèn.Tám loạt hoặc loại được sử dụng để mô tả các bit đá nón cuộn.

Dòng từ 1 đến 3 áp dụng cho các miếng răng nghiền;

loạt từ 4 đến 8 áp dụng cho các bit loại chèn.

Số chuỗi càng cao, loại đá càng cứng hoặc thô hơn.

Dòng 1 đại diện cho các ứng dụng khoan mềm nhất (đơn giản nhất) cho các miếng răng nghiền;

Dòng 3 đại diện cho các ứng dụng khó khăn và thô nhất cho các miếng răng nghiền.

Dòng 4 đại diện cho các ứng dụng khoan mềm nhất (đơn giản nhất) cho các bit loại chèn,

Dòng 8 đại diện cho các ứng dụng rất cứng và mài mòn cho các bit loại chèn.

Thật không may, độ cứng đá không được định nghĩa rõ ràng bởi hệ thống IADC.

Ví dụ, ý nghĩa của đá cát cứng hoặc đá phiến trung bình mềm là chủ quan và có một mức độ giải thích. do đó, thông tin chỉ nên được sử dụng theo nghĩa mô tả;độ cứng đá thực tế sẽ thay đổi đáng kể, tùy thuộc vào các yếu tố như độ sâu, áp suất cân bằng quá mức, độ xốp và những yếu tố khác khó định lượng.

Loại

Các ký tự thứ hai trong hệ thống phân loại IADC đại diện cho loại bit, chèn hoặc răng nghiền, và mô tả mức độ cứng hình thành.

Thiết kế vòng bi và bảo vệ gauge

Chữ IADC thứ ba xác định cả thiết kế và bảo vệ gauge.

IADC xác định bảy loại thiết kế và bảo vệ đường kính vòng bi:

1. vòng bi cuộn không niêm phong (còn được gọi là các bit vòng bi mở)
2. vòng bi cuộn làm mát bằng không khí (được thiết kế cho các ứng dụng khoan bằng không khí, bọt hoặc sương mù)
3. vòng bi cuộn không niêm phong, được bảo vệ gauge
4. vòng bi cuộn kín
5. vòng bi cuộn kín, được bảo vệ gauge
6. vòng bi ma sát kín
7. Giới thiệu về các tính năng bảo vệ bit bit: Chú ý rằng "gauge protected" chỉ cho thấy một bit có một số tính năng bảo vệ hoặc tăng cường bit gauge.Ví dụ:, nó có thể chỉ ra các phần đính kèm đặc biệt được đặt ở vị trí hàng gót chân (bên của nón) hoặc các phần đính kèm được tăng cường bằng kim cương trên hàng gauge.

Các tính năng bao gồm

ký tự thứ tư được sử dụng trong hệ thống xác định các tính năng có sẵn.

IADC xem xét danh mục này là tùy chọn. ký tự bảng chữ cái này không phải lúc nào cũng được ghi lại trên các bản ghi bit nhưng thường được sử dụng trong danh mục và brochure của các nhà sản xuất bit.

Phân loại IADC gán và xác định 16 đặc điểm nhận dạng.

Chỉ có một ký tự đặc trưng bảng chữ cái có thể được sử dụng theo các quy tắc IADC.

Tuy nhiên, các thiết kế bit thường kết hợp một số tính năng này.
