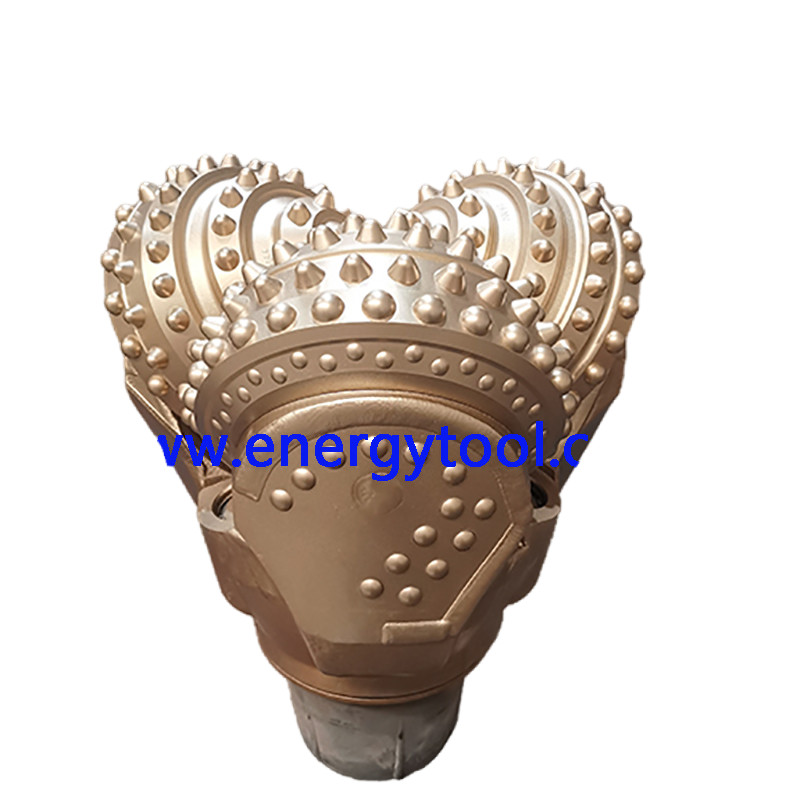

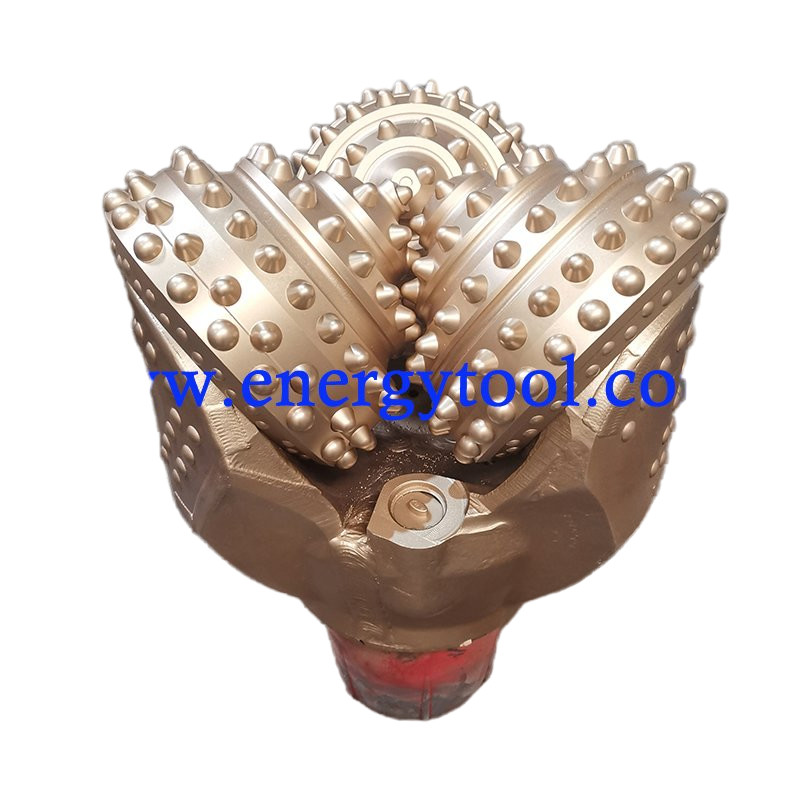

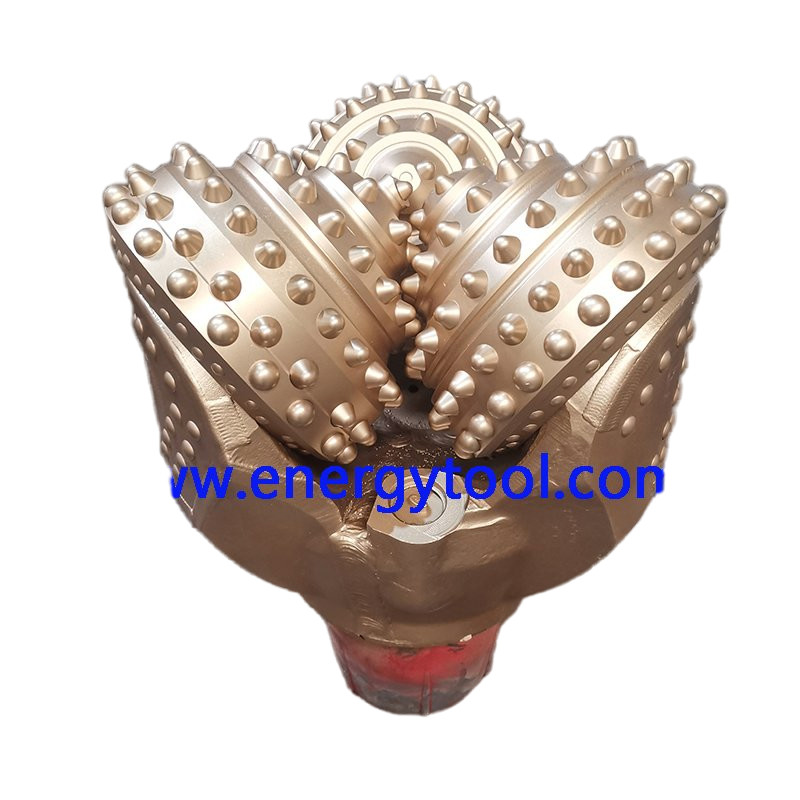

Mũi khoan hình nón ba chóp cho dụng cụ khoan đá mỏ và khai thác đá

Phân loại mũi khoan hình nón

Mũi khoan hình nón thường được phân loại là mũi khoan chèn cacbua vonfram (TCI) hoặc mũi khoan răng phay.

Để hỗ trợ so sánh các sản phẩm tương tự từ các nhà sản xuất khác nhau, Hiệp hội các nhà thầu khoan quốc tế (IADC) đã thiết lập một hệ thống phân loại mũi khoan thống nhất để đặt tên cho mũi khoan.

Phương pháp phân loại mũi khoan hình nón IADC

Phương pháp phân loại mũi khoan hình nón IADC là một tiêu chuẩn trong toàn ngành để mô tả các mũi khoan hình nón loại răng phay và loại chèn.

Hệ thống mã hóa này dựa trên các tiêu chí chính liên quan đến thiết kế và ứng dụng.

Phiên bản hiện đang được sử dụng được giới thiệu vào năm 1992 và kết hợp các tiêu chí được phát triển hợp tác bởi các nhà sản xuất mũi khoan dưới sự bảo trợ của Hiệp hội Kỹ sư Dầu khí.

Phân loại IADC

Hệ thống phân loại IADC là một mã liên quan đến thiết kế và ứng dụng gồm bốn ký tự.

Ba ký tự đầu tiên luôn là số;

ký tự cuối cùng luôn là chữ cái.

Chữ số đầu tiên đề cập đến sê-ri mũi khoan, chữ số thứ hai đề cập đến loại mũi khoan, chữ số thứ ba đề cập đến ổ trục và cách bố trí thước đo, và ký tự thứ tư (chữ cái) đề cập đến các tính năng của mũi khoan.

Loạt

Loạt, ký tự đầu tiên trong hệ thống IADC, xác định các đặc điểm chung của địa tầng và chia các mũi khoan răng phay và loại chèn. Tám sê-ri hoặc danh mục được sử dụng để mô tả mũi khoan đá hình nón.

Loạt 1 đến 3 áp dụng cho mũi khoan răng phay;

sê-ri 4 đến 8 áp dụng cho mũi khoan loại chèn.

Số sê-ri càng cao thì loại đá càng cứng hoặc mài mòn.

Sê-ri 1 đại diện cho ứng dụng khoan mềm nhất (dễ nhất) cho mũi khoan răng phay;

sê-ri 3 đại diện cho các ứng dụng cứng nhất và mài mòn nhất cho mũi khoan răng phay.

Sê-ri 4 đại diện cho ứng dụng khoan mềm nhất (dễ nhất) cho mũi khoan loại chèn,

Sê-ri 8 đại diện cho các ứng dụng rất cứng và mài mòn cho mũi khoan loại chèn.

Thật không may, độ cứng của đá không được xác định rõ ràng bởi hệ thống IADC.

Ví dụ, ý nghĩa của đá sa thạch “cứng” hoặc đá phiến “mềm vừa” là chủ quan và có thể được giải thích ở một mức độ nhất định. Do đó, thông tin chỉ nên được sử dụng theo nghĩa mô tả; độ cứng thực tế của đá sẽ thay đổi đáng kể, tùy thuộc vào các yếu tố như độ sâu, áp suất cân bằng, độ xốp và những yếu tố khác khó định lượng.

Loại

Ký tự thứ hai trong hệ thống phân loại IADC đại diện cho loại mũi khoan, chèn hoặc răng phay và mô tả mức độ cứng của địa tầng.

Loại dao động từ 1 đến 4.

Thiết kế ổ trục và bảo vệ thước đo

Ký tự IADC thứ ba xác định cả thiết kế ổ trục và bảo vệ thước đo.

IADC xác định bảy loại thiết kế ổ trục và bảo vệ thước đo:

1. ổ bi không kín (còn được gọi là mũi khoan ổ bi hở)
2. ổ bi làm mát bằng không khí (được thiết kế cho các ứng dụng khoan bằng không khí, bọt hoặc sương mù)
3. ổ bi không kín, được bảo vệ thước đo
4. ổ bi kín
5. ổ bi kín, được bảo vệ thước đo
6. ổ bi ma sát kín
7. ổ bi ma sát kín, được bảo vệ thước đo. Lưu ý rằng “được bảo vệ thước đo” chỉ ra rằng một mũi khoan có một số tính năng bảo vệ hoặc tăng cường thước đo của mũi khoan. Nó không chỉ định bản chất của tính năng. Ví dụ, nó có thể chỉ ra các chèn đặc biệt được đặt ở vị trí hàng gót (bên của hình nón) hoặc các chèn tăng cường bằng kim cương trên hàng thước đo.

Các tính năng đi kèm

Ký tự thứ tư được sử dụng trong hệ thống xác định các tính năng có sẵn.

IADC coi danh mục này là tùy chọn.

Ký tự chữ cái này không phải lúc nào cũng được ghi lại trên hồ sơ mũi khoan nhưng thường được sử dụng trong danh mục và tài liệu quảng cáo của nhà sản xuất mũi khoan.

Phân loại IADC chỉ định và xác định 16 tính năng nhận dạng.

Chỉ có một ký tự tính năng chữ cái có thể được sử dụng theo quy tắc IADC.

Tuy nhiên, thiết kế mũi khoan thường kết hợp một số tính năng này.

Trong những trường hợp này, tính năng quan trọng nhất thường được liệt kê.
