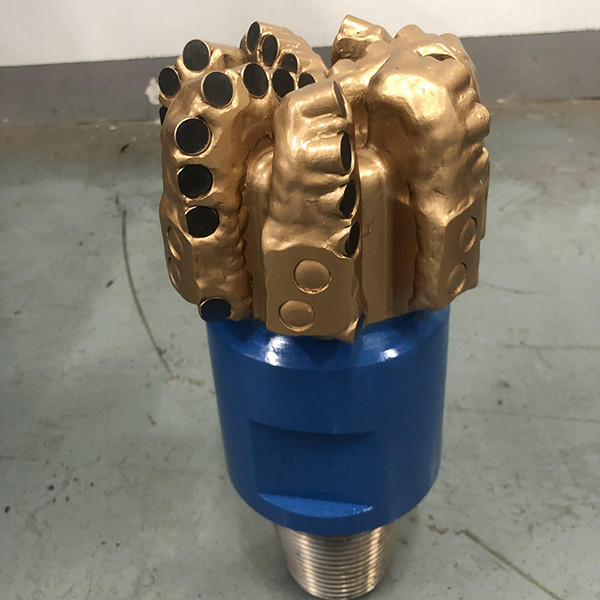

PDC khoan bit 6 inch kim cương khoan bit đá cứng bit với API 3-1/2 trong pin Box

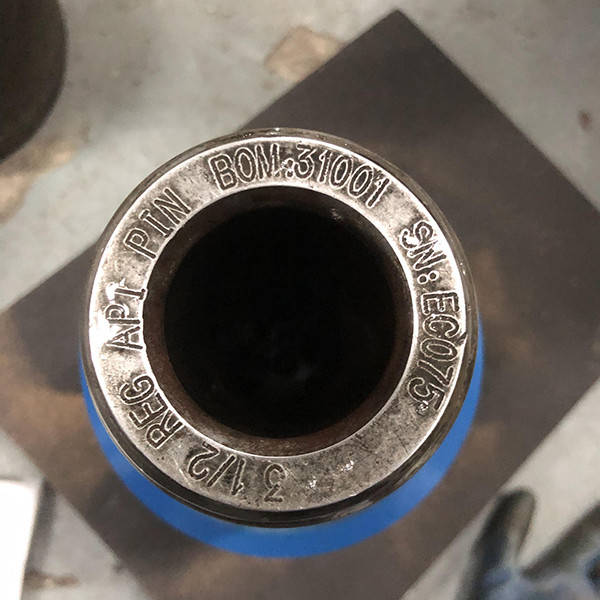

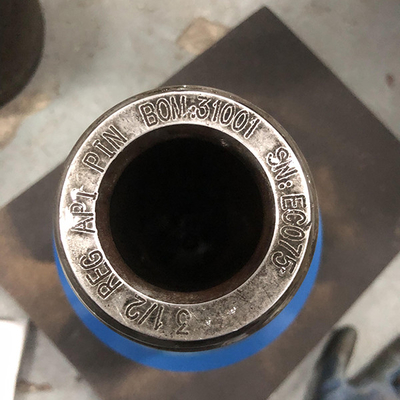

PDC Diamond Bit 6 inch Hard Rock Drill Bit với API 3-1/2in Pin Box

1. Mô tả:

Theo Hiệp hội các nhà thầu khoan quốc tế (IADC), phân loại bit cắt cố định bao gồm bốn ký tự chỉ định:

• Vật liệu cơ thể.
• Mật độ cắt.
• Kích thước hoặc loại máy cắt.
• Biểu dạng bit

Tất cả các phần khoan của chúng tôi đều phù hợp với tiêu chuẩn API và được sử dụng trong ngành công nghiệp khoan.

Các máy khoan PDC kích thước 3 ~ 22 inch với 3 ~ 9 Blades có sẵn. Và cắt lớp khác nhau là tùy chọn theo ngân sách của bạn.

2- Thiết kế:

• Cơ thể thép hợp kim được thiết kế 3D được gia công CNC để tăng cường sức mạnh của lưỡi và cơ thể.

• Tungsten Carbide mặt cứng ở các khu vực quan trọng để tăng khả năng xói mòn và mòn.

• Chèn Tungsten Carbide Insert (TCI) nâng cao đệm đo để tăng bảo vệ đo.

• Profile parabolic được tối ưu hóa cho số lượng lưỡi dao, số lượng cắt và độ ổn định bit.

• Vị trí cắt PDC cân bằng lực giảm thiểu xoay xoáy và khoan một lỗ tròn chính xác.

• Thiết kế lưỡi dao không đối xứng làm giảm âm thanh khoan.

• Các yếu tố bảo vệ lưỡi dao được đặt chiến lược để tối đa hóa tuổi thọ của bit.

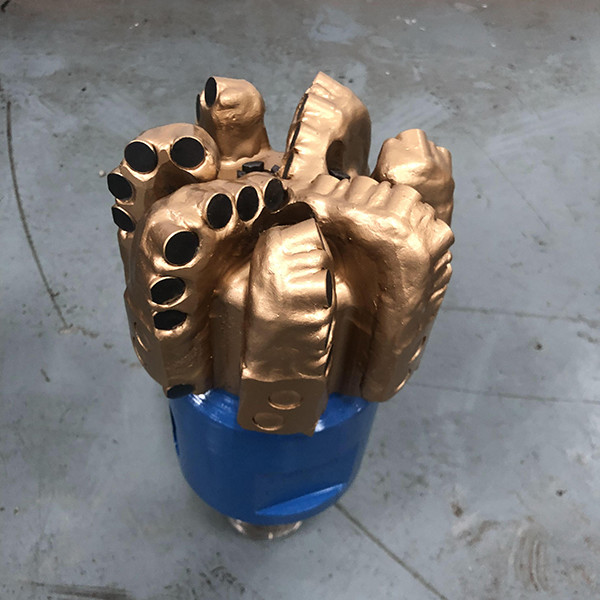

3. Chi tiết:

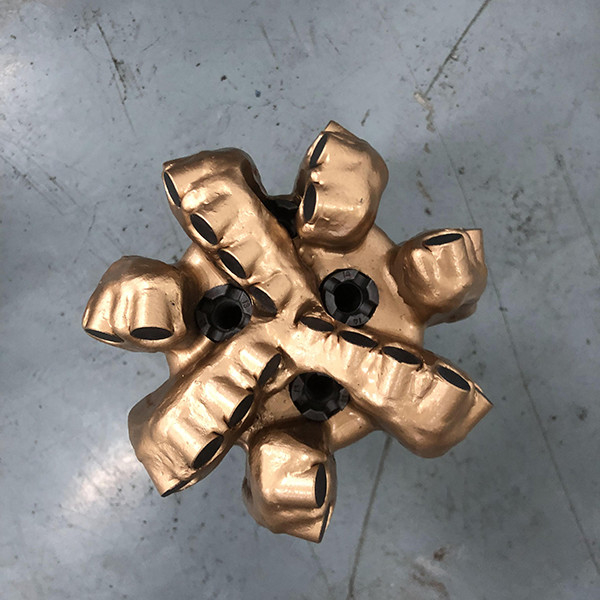

4. Hồ sơ bit PDC

5.Máy cắt PDC khoan

Máy cắt kim cương polycrystalline Composite (PDC) là điểm tiếp xúc chính cho một giàn khoan.

Các máy cắt PDC bị tiếp xúc với rất nhiều quá trình sưởi ấm và làm mát dưới giếng, một môi trường rất khó khăn.

Máy cắt PDC có sự phân hủy nhiệt thấp hơn và ổn định nhiệt hơn thường đạt được ROP cao hơn và tăng khả năng chống mòn.

6. PDC Drill Bit Nozzles

Các vòi phun giúp làm sạch khu vực cắt và làm mát các máy cắt kim cương polycrystalline composite (PDC).

Việc đặt các vòi phun này hiệu quả cùng với góc đặt chúng đóng một vai trò quan trọng đối với hiệu quả của máy khoan.

Các kênh chất lỏng cũng bổ sung cho việc đặt vòi phun để cải thiện việc làm sạch các cành.

7. Thép thân PDC bit

Cơ thể thép là ngược lại với cơ thể ma trận. Nó có thể chịu được tải trọng tác động cao, nhưng mềm hơn và thiếu các tính năng bảo vệ.Sức mạnh và độ dẻo dai của thép cung cấp cho các cơ thể bằng thép chống va chạm cao.

Cơ thể thép mạnh hơn đáng kể so với cơ thể ma trận.

Một tính năng có lợi của các bit thép là chúng có thể dễ dàng được xây dựng lại một số lần vì các máy cắt mòn hoặc bị hư hỏng có thể được thay thế khá dễ dàng.Đây là một lợi thế đặc biệt cho các nhà khai thác trong môi trường khoan chi phí thấp.

Các khoan kim cương polycrystalline (PDC) khác với nón cuộn bởi vì chúng là một phần cơ thể không có bộ phận di chuyển.vì vậy bit có thể hoạt động với tốc độ quay cao hơn hiệu quả hơn trong các hình thành hợp nhất.

8.Sự khác biệt chính giữa nón cuộn và Fixed Cutter Drill Bits là gì?

Nói chung, có hai loại khoan khác nhau, nón cuộn và nón cắt cố định.

• Các miếng nón cuộn có các miếng cuộn xoay xung quanh vòng bi. Các miếng nón cuộn sử dụng răng thép hoặc chốt cacbit tungsten làm yếu tố cắt.
• Các bộ cắt cố định sử dụng các yếu tố cắt kim cương để phân mảnh đá. Hầu hết các loại bộ cắt cố định là kim cương polycrystalline compact (PDC), kim cương tự nhiên (nhà xay) và các bộ đúc kim cương.
• Tuổi thọ của một máy cắt cố định phụ thuộc chủ yếu vào sự mòn của các máy cắt kim cương trong khi tuổi thọ của các con nón cuộn thường bị giới hạn bởi tuổi thọ của vòng bi chứ không phải là sự mòn của máy cắt.
• Khi được lựa chọn đúng cách cho sự hình thành để khoan, một bit cắt cố định thường sẽ có tuổi thọ lâu hơn một bit nón cuộn, và nói chung các bit PDC khoan nhanh hơn.
• Các bit PDC loại bỏ đá chủ yếu bằng cách cắt, trong khi các bit kim cương tự nhiên và impreg khoan chủ yếu bằng cách cày và nghiền đá.
• Các miếng nón cuộn bao gồm ba chân hàn với nhau.
• Mỗi chân giữ một nón cuộn được trang bị răng hoặc chốt.
• Các nón cuộn có răng được nghiền vào chúng được gọi là răng răng. Những chiếc răng thép này được đan bằng một lớp phủ cứng bảo vệ làm tăng đáng kể tuổi thọ của bit.Các bit răng thép chủ yếu được sử dụng cho các ứng dụng đá mềm nhanh như bit bề mặt hoặc giếng nông. Khi các máy cắt được làm từ các phần chèn cacbon tungsten, bit được gọi là bit TCI (đặt cacbon tungsten).TCI được sử dụng trong các ứng dụng thô cứng hơn.
