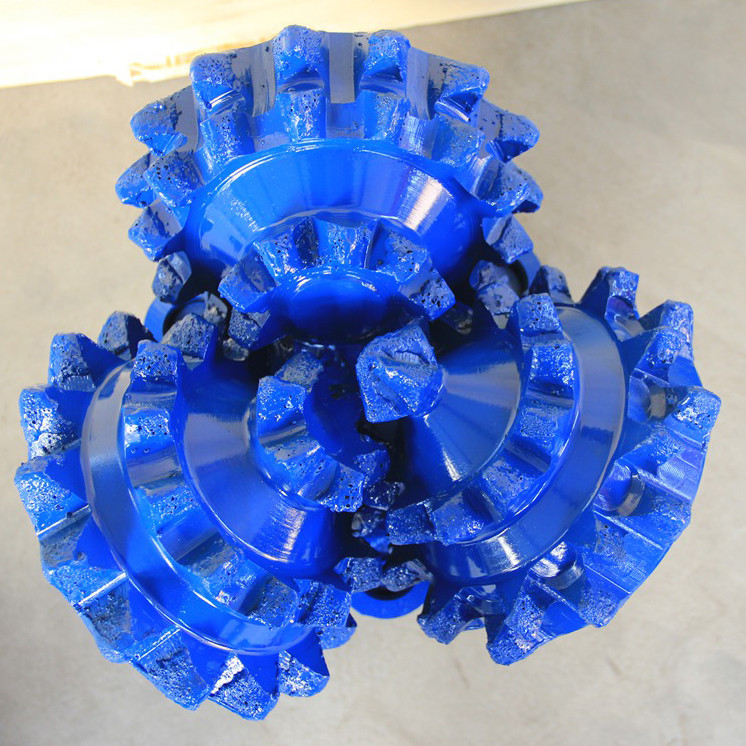

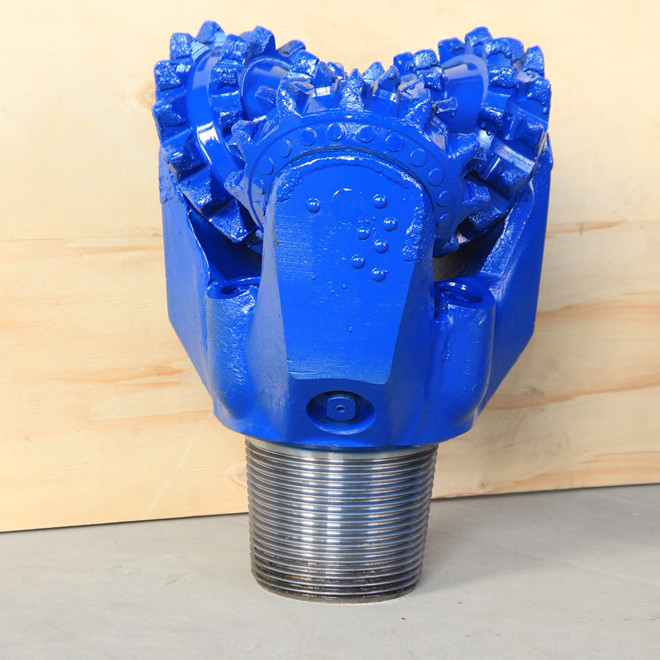

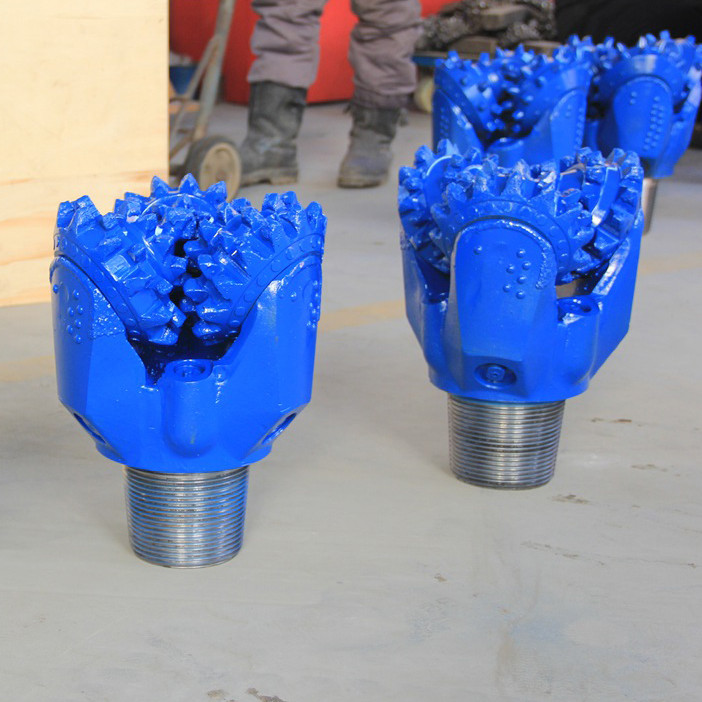

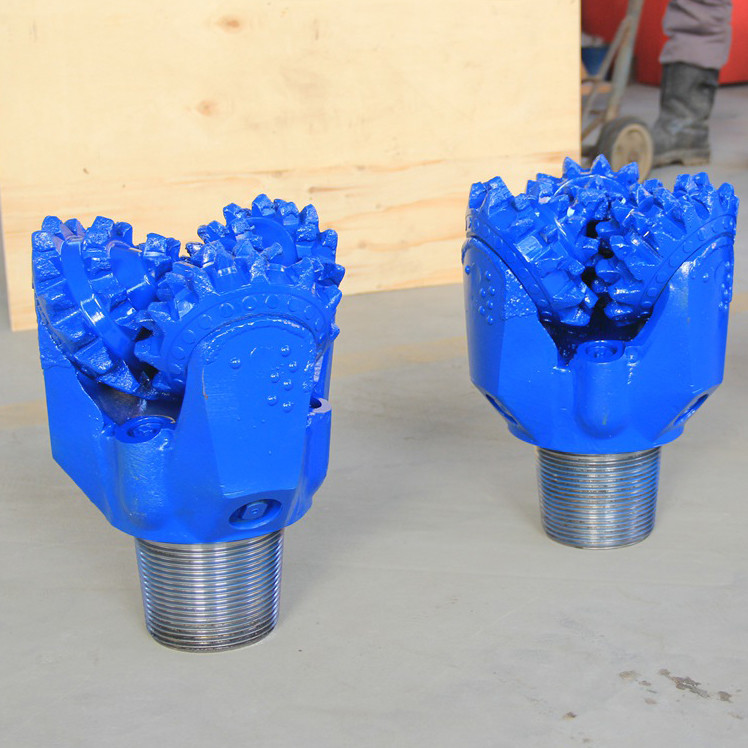

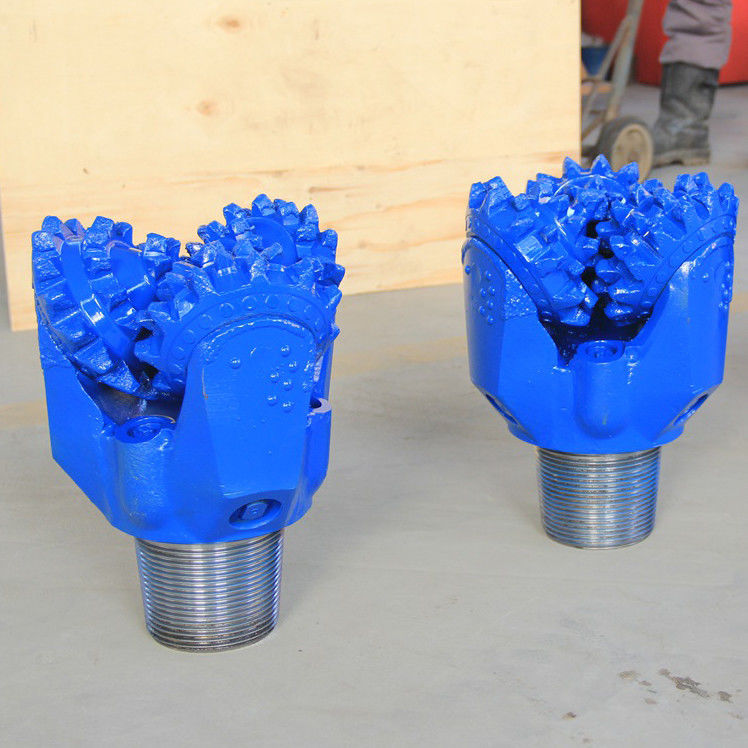

Mũi khoan ba chấu 12-1/4 Inch Răng phay IADC 217 của Dụng cụ khoan API

Mũi khoan Tri-cone Răng phay 12-1/4 Inch IADC 217 của Dụng cụ khoan API

Mô tả :

Mũi khoan tricone là một bộ phận thiết yếu của cụm đáy giếng được sử dụng trong các hoạt động khoan. Mũi khoan cơ học này sử dụng chuyển động quay và ma sát cơ học được tạo ra bởi các răng của nó để loại bỏ bề mặt đá trong quá trình khoan. Mục đích của nó là khai thác năng lượng từ chuỗi khoan quay và nguồn cung cấp bùn, áp dụng hiệu quả lực này để tạo điều kiện làm sâu giếng.

Ứng dụng:

• Điều tra địa kỹ thuật
• Thăm dò & Khảo sát khoáng sản
• Thiết bị đo địa kỹ thuật
• Địa vật lý




Các loại vòng bi mũi khoan Tricone :
Có ba loại thiết kế vòng bi chính được sử dụng trong mũi khoan tricone:

• MŨI KHOAN CON LĂN VÒNG BI TIÊU CHUẨN:
Trên các mũi khoan này, các nón sẽ quay tự do. Loại mũi khoan này có hàng vòng bi phía trước và hàng vòng bi con lăn phía sau.
• MŨI KHOAN CON LĂN VÒNG BI KÍN
Các mũi khoan này có vòng đệm O-Ring với khoang chứa mỡ để làm mát vòng bi. Các vòng đệm hoạt động như một rào cản chống lại bùn và mảnh vụn để bảo vệ vòng bi
• MŨI KHOAN CON LĂN VÒNG BI TRỤC CHÍNH
Các mũi khoan này được làm mát bằng dầu/mỡ nghiêm ngặt với vòng bi mũi, vòng đệm O-Ring và rãnh để đạt hiệu suất tối đa.



Mã IADC

Mã IADC giúp mô tả loại mũi khoan cần thiết dễ dàng hơn.
Ba chữ số đầu tiên phân loại mũi khoan theo tầng địa chất mà nó được thiết kế để khoan và thiết kế vòng bi/vòng đệm được sử dụng.
1, 2 và 3 chỉ định MŨI KHOAN RĂNG THÉP với 1 cho tầng mềm, 2 cho tầng trung bình và 3 cho tầng cứng.
Mã 4, 5, 6, 7 và 8 chỉ định MŨI KHOAN CHÈN CACBUA VONFRAM cho độ cứng tầng địa chất khác nhau, với 4 là mềm nhất và 8 là cứng nhất



Các loại tầng địa chất
Sau đây là các loại tầng địa chất điển hình và mã IADC tương ứng
1 & 4 Tầng địa chất mềm với các lớp dính và cường độ nén thấp, chẳng hạn như sét, bùn sét.

1 & 4 Tầng địa chất mềm với cường độ nén thấp như bùn sét, muối, thạch cao khan và đá phiến.

5 Tầng địa chất từ mềm đến trung bình với cường độ nén thấp và xen kẽ các lớp cứng, chẳng hạn như cát, đá phiến và đá phấn.

2 hoặc 6 Tầng địa chất dày đặc từ trung bình đến cứng với cường độ nén cao đến rất cao, nhưng có các lớp không mài mòn hoặc mài mòn nhỏ, chẳng hạn như đá phiến, đá bùn, đá sa thạch, đá vôi, đá dolomit và thạch cao khan.

3 hoặc 7 Tầng địa chất cứng và dày đặc với cường độ nén rất cao và một số lớp mài mòn, chẳng hạn như đá bùn, đá sa thạch và đá bùn.

8 Tầng địa chất cực kỳ cứng và mài mòn như đá thạch anh và đá núi lửa.


Mã IADC - Chữ số Ba chữ số đầu tiên phân loại mũi khoan theo tầng địa chất mà nó được thiết kế để khoan và thiết kế vòng bi/vòng đệm được sử dụng.

Chữ số đầu tiên 1, 2 và 3 chỉ định MŨI KHOAN RĂNG THÉP với 1 cho tầng mềm, 2 cho tầng trung bình và 3 cho tầng cứng.
4, 5, 6, 7 và 8 chỉ định CACBUA VONFRAM MŨI KHOAN CHÈN cho độ cứng tầng địa chất khác nhau, với 4 là mềm nhất và 8 là cứng nhất.

Chữ số thứ hai 1, 2, 3 và 4 là sự phân chia chi tiết hơn của tầng địa chất với 1 là mềm nhất và 4 là cứng nhất.

Chữ số thứ ba Chữ số này sẽ phân loại mũi khoan theo loại vòng bi/vòng đệm như sau:
Mũi khoan con lăn vòng bi tiêu chuẩn Mũi khoan con lăn vòng bi tiêu chuẩn,
làm mát bằng khí Mũi khoan con lăn vòng bi tiêu chuẩn có bảo vệ cạnh, được định nghĩa là các chèn cacbua ở gót nón Mũi khoan con lăn vòng bi kín Mũi khoan con lăn vòng bi kín có bảo vệ cạnh Mũi khoan con lăn vòng bi trục chính kín Mũi khoan con lăn vòng bi trục chính kín có bảo vệ cạnh.

Chữ số thứ tư Các mã chữ sau đây được sử dụng ở vị trí chữ số thứ tư để chỉ các tính năng bổ sung: A. Ứng dụng khí R. Mối hàn gia cố C. Vòi phun trung tâm S. Răng thép tiêu chuẩn D. Kiểm soát lệch X. Chèn đục E. Vòi phun mở rộng Y. Chèn hình nón G. Bảo vệ cạnh bổ sung Z. Hình dạng chèn khác J. Chuyển hướng tia
