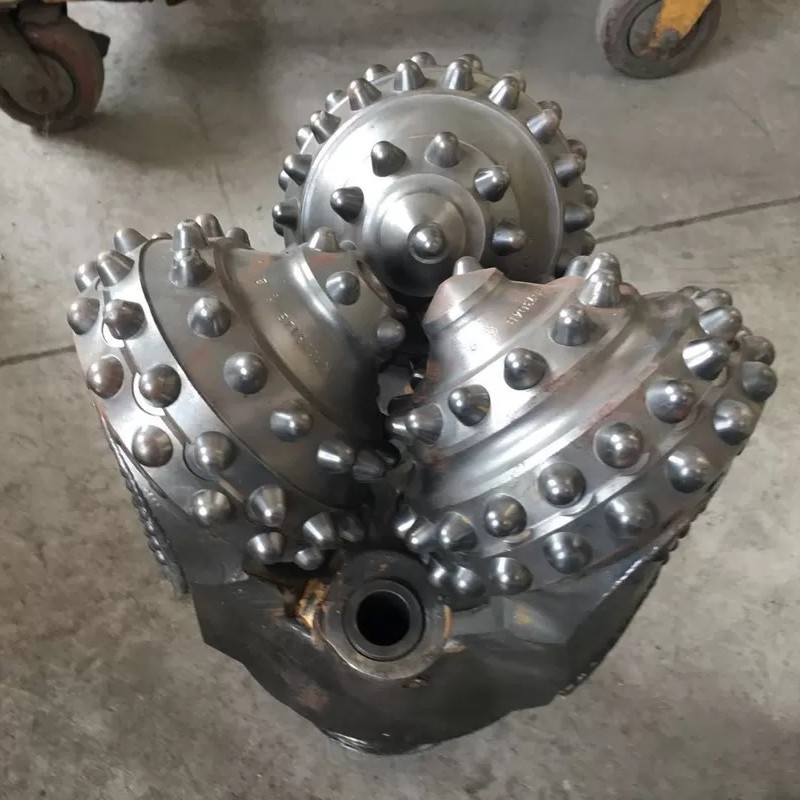

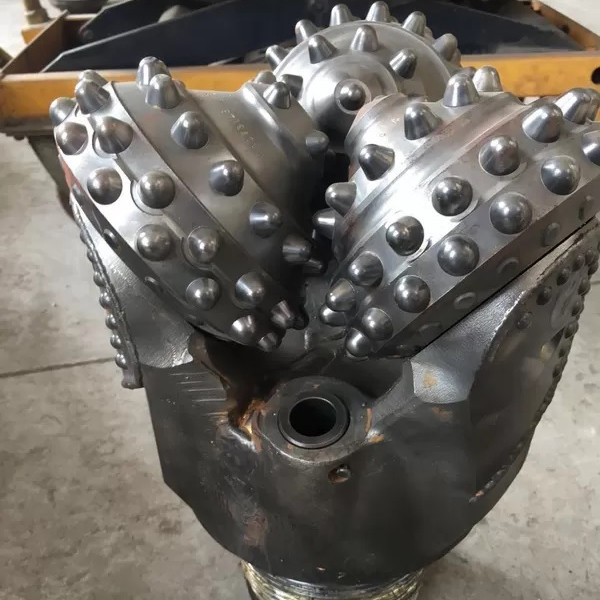

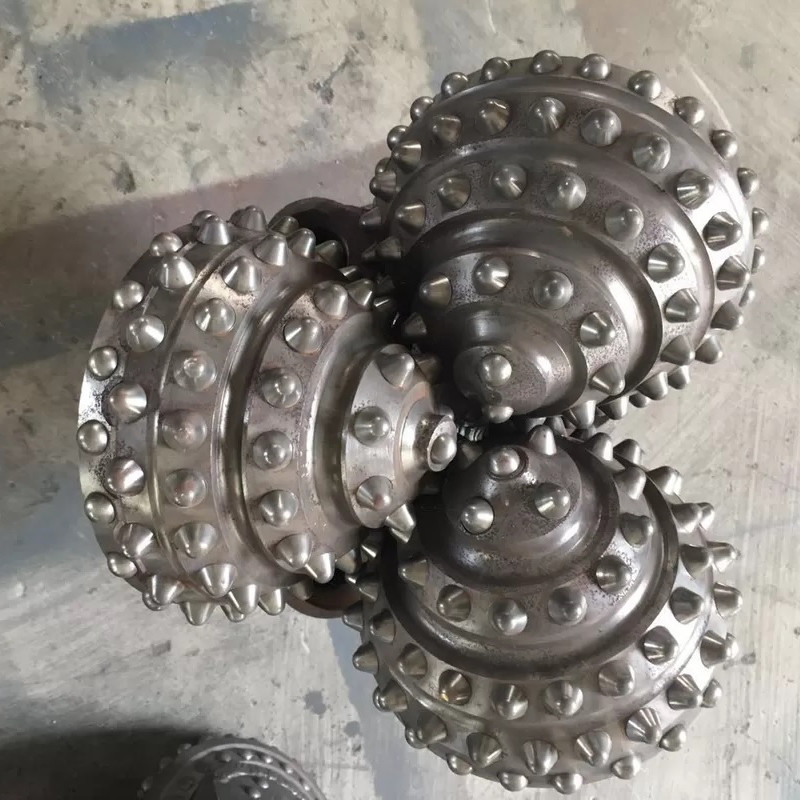

Mũi khoan đá 9-7/8 inch IADC 735 của Dụng cụ khoan khai thác nước

 Dụng cụ khoan khai thác nước

Mô tả

Mũi khoan tricone là một thành phần thiết yếu của cụm đáy lỗ được sử dụng trong các hoạt động khoan. Mũi khoan Tricone cơ học này sử dụng chuyển động quay và ma sát cơ học do răng của nó tạo ra để loại bỏ bề mặt đá trong quá trình khoan. Mục đích của nó là khai thác năng lượng từ chuỗi khoan quay và nguồn cung cấp bùn, áp dụng lực này một cách hiệu quả để tạo điều kiện cho việc làm sâu giếng.

Làm thế nào để biết chất lượng của mũi khoan tricone?

• Hộ chiếu mã IADC của mũi khoan Tircone
• Tùy chọn răng TCI & Thép của mũi khoan Tircone
• Chèn cacbua vonfram bổ sung trên các hàng gót của mũi khoan Tircone
• Lớp phủ cacbua vonfram trên thân hình nón của mũi khoan Tircone
• Chèn cacbua vonfram phủ kim cương trên thước đo của hình nón của mũi khoan Tircone
• Chèn cacbua vonfram trên đuôi áo của chân mũi khoan Tircone
• Vòi phun trung tâm bổ sung để làm sạch hình nón của mũi khoan Tircone

Tính năng của mũi khoan tricone  là chúng đi kèm với hộ chiếu riêng như sau:

• Thông số kỹ thuật của hình nón
• Con dấu chất lượng do người đã tạo và kiểm tra mũi khoan ký
• Các thông số khoan được khuyến nghị để có được hiệu suất tốt nhất từ mũi khoan:
• Trọng lượng mũi khoan
• Tốc độ quay
• Lưu lượng xả

Ứng dụng

• Điều tra địa kỹ thuật
• Thăm dò & Thăm dò khai thác mỏ
• Thiết bị địa kỹ thuật
• Địa vật lý


Các loại ổ trục
Chủ yếu có ba loại thiết kế ổ trục được sử dụng trong mũi khoan tricone:

• MŨI KHOAN CON LĂN Ổ MỞ TIÊU CHUẨN:
Trên các mũi khoan này, hình nón sẽ quay tự do. Loại mũi khoan này có một hàng ổ bi phía trước và một hàng ổ lăn phía sau.
• MŨI KHOAN CON LĂN Ổ KÍN
Các mũi khoan này có phớt O-Ring với bình chứa mỡ để làm mát ổ trục. Phớt hoạt động như một rào cản chống lại bùn và mùn khoan để bảo vệ ổ trục
• MŨI KHOAN CON LĂN Ổ JOURNAL
Các mũi khoan này được làm mát bằng dầu/mỡ nghiêm ngặt với ổ trục mũi, phớt O-Ring và một đường đua để có hiệu suất tối đa.


Mã IADC của Mũi khoan Tricone

Mã IADC giúp dễ dàng mô tả loại mũi khoan đá nào được yêu cầu.
Ba chữ số đầu tiên phân loại mũi khoan theo cấu trúc mà nó được thiết kế để khoan và thiết kế ổ trục/phớt được sử dụng.
1, 2 và 3 chỉ địnhMŨI RĂNG THÉPvới 1 cho các cấu trúc mềm, 2 cho trung bình và 3 cho các cấu trúc cứng.
Mã 4, 5, 6, 7 và 8 chỉ địnhMŨI CHÈN CARBIDE TUNGSTENđối với độ cứng của cấu trúc khác nhau với 4 là mềm nhất và 8 là cứng nhất


Các loại cấu trúc
Sau đây cho thấy cấu trúc điển hình và tham chiếu IADC của nó
1 & 4 Cấu trúc mềm với các lớp dính và độ bền nén thấp, chẳng hạn như đất sét, đá mác.

1 & 4 Cấu trúc mềm với độ bền nén thấp như đá mác, muối, anhydrit và đá phiến.

5 Cấu trúc mềm đến trung bình với độ bền nén thấp và xen kẽ với các lớp cứng, chẳng hạn như cát, đá phiến và phấn.

2 hoặc 6 Cấu trúc dày đặc từ trung bình đến cứng với độ bền nén cao đến rất cao, nhưng với các lớp không mài mòn hoặc mài mòn nhỏ, chẳng hạn như đá phiến, đá bùn, đá sa thạch, đá vôi, đá dolomit và anhydrit.

3 hoặc 7 Cấu trúc cứng và dày đặc với độ bền nén rất cao và một số lớp mài mòn, chẳng hạn như đá bột, đá sa thạch và đá bùn.

8 Cấu trúc cực kỳ cứng và mài mòn như thạch anh và đá núi lửa.
