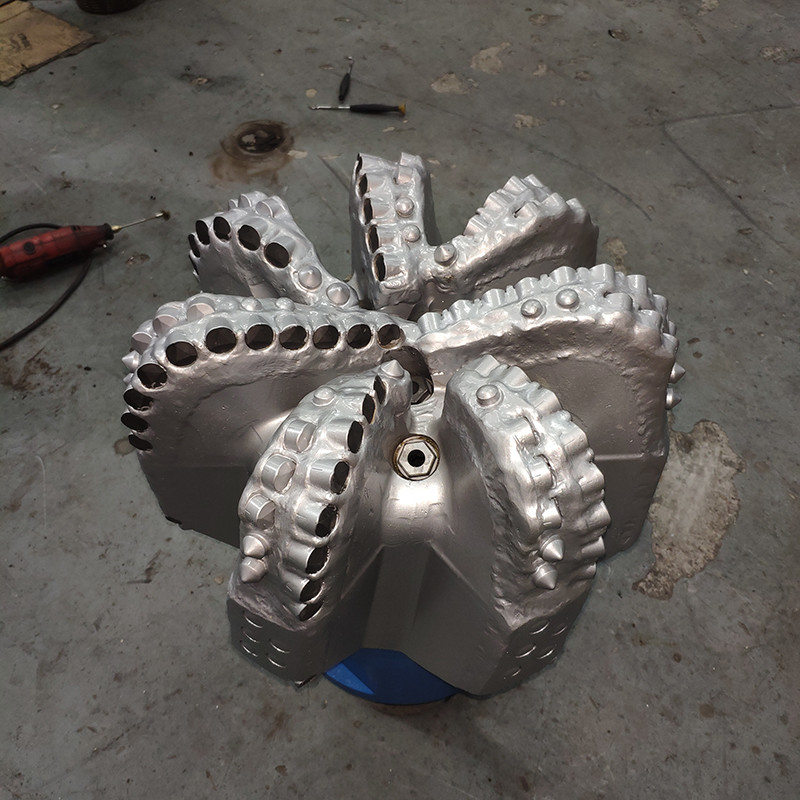

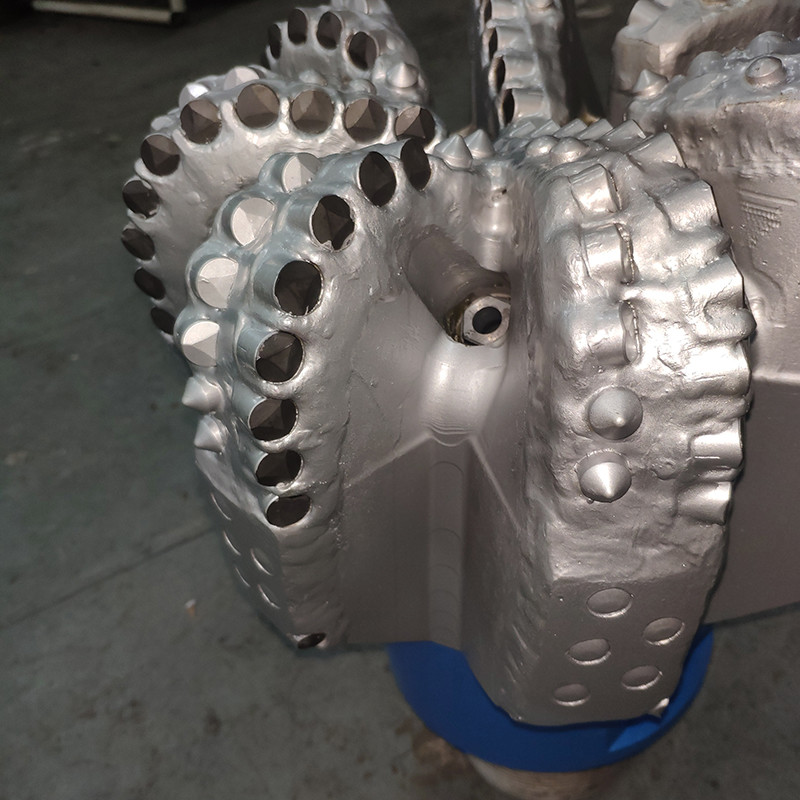

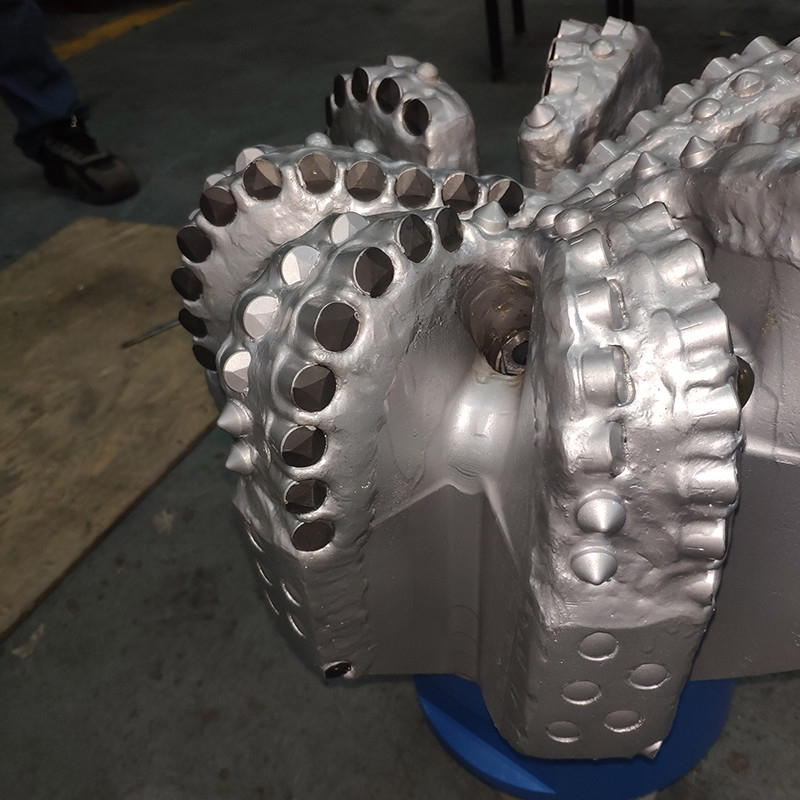

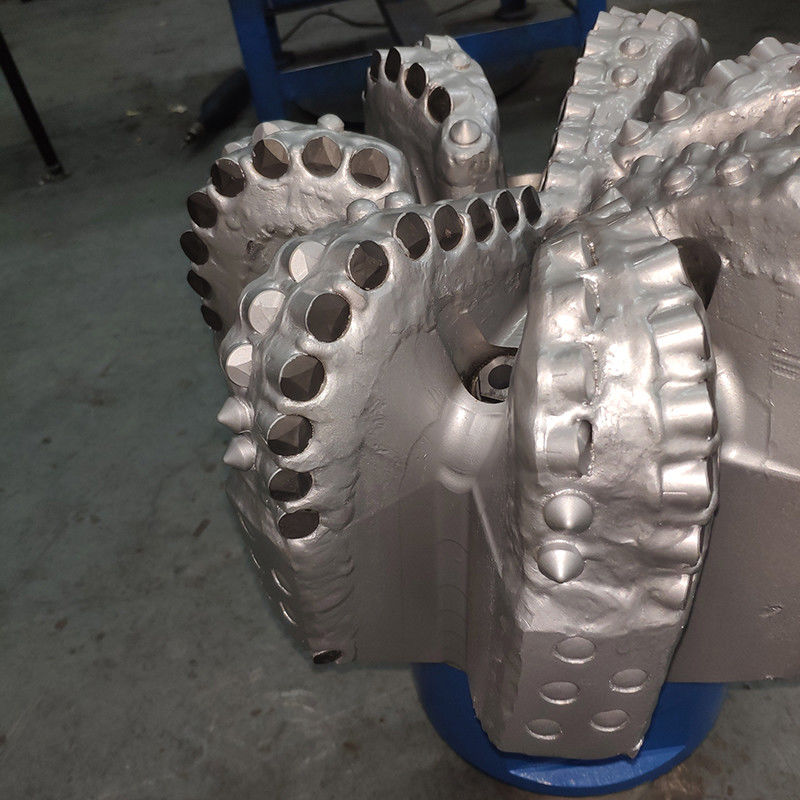

PDC Bit Of Diamond 17-1/2 Inch 7 Blades API Công cụ khoan đá

PDC Bit Of Diamond 17-1/2 Inch 7 Blades API Công cụ khoan đá

1. Mô tả:

Các giàn khoan PDC xuất sắc trong việc khoan hiệu quả qua các thành phần đá trầm tích như đá phiến, đá cát, dolomit và đá vôi.Họ sử dụng một kỹ thuật cắt bao gồm cắt hoặc cào để thâm nhập thành công vào đá.

Được biết đến với độ cứng đáng chú ý của chúng, các bit PDC được sản xuất bằng cách kết hợp các lớp kim cương tổng hợp với chất nền cacbít dưới điều kiện nhiệt độ và áp suất cực cao.Phương pháp sản xuất này đảm bảo độ bền và độ tin cậy của chúng ngay cả trong các hoạt động khoan khó khăn nhất.

2. Chi tiết:

3. PDC Biểu diện

4. PDCMáy cắt khoan

Máy cắt kim cương polycrystalline composite (PDC) là điểm tiếp xúc chính cho một khoan.

Các máy cắt PDC bị tiếp xúc với rất nhiều quá trình sưởi ấm và làm mát dưới giếng, một môi trường rất khó khăn.

Máy cắt PDC có sự suy thoái nhiệt thấp hơn và ổn định nhiệt hơn thường đạt được ROP cao hơn và tăng khả năng chống mòn.

Theo API, kích thước của máy cắt là như sau:

1 cho thấy các máy cắt PDC có đường kính > 24 mm.

2 là các máy cắt từ 14 đến 24 mm đường kính.

3 chỉ ra các máy cắt PDC < 14 nhưng > 8 mm. 4 được sử dụng cho các máy cắt < 8 mm.

5. PDC Drill Bit Nozzles

Các vòi phun giúp làm sạch khu vực cắt và làm mát các máy cắt kim cương polycrystalline composite (PDC).

Việc đặt các vòi phun này hiệu quả cùng với góc đặt chúng đóng một vai trò quan trọng đối với hiệu quả của máy khoan.

Các kênh chất lỏng cũng bổ sung cho việc đặt vòi phun để cải thiện việc làm sạch các cành.

6. Thép thân PDC bit

Cơ thể thép của PDC Bit là ngược lại với cơ thể ma trận. Nó có thể chịu được tải trọng tác động cao, nhưng mềm hơn và thiếu các tính năng bảo vệ.Sức mạnh và độ dẻo dai của thép cung cấp cho các cơ thể thép có độ chống va chạm caoCơ thể thép mạnh hơn đáng kể so với cơ thể ma trận.

Một đặc điểm có lợi của các miếng thép là chúng có thể dễ dàng được xây dựng lại một số lần vì các máy cắt mòn hoặc bị hư hỏng có thể được thay thế khá dễ dàng.Đây là một lợi thế đặc biệt cho các nhà khai thác trong môi trường khoan chi phí thấp.

Các khoan kim cương polycrystalline (PDC) khác với nón cuộn bởi vì chúng là một phần cơ thể không có bộ phận di chuyển.vì vậy bit có thể hoạt động với tốc độ quay cao hơn hiệu quả hơn trong các hình thành hợp nhất.
