Bộ máy khoan 3 nón 22 inch con lăn khoan khoan IADC 545 của công cụ khoan API
| Kiểu | Mũi khoan, mũi phay răng | Vật liệu | Thép hợp kim, kim cương, cacbua vonfram |
|---|---|---|---|
| Sử dụng | Khoan giếng, khoan đá | Loại máy | Dụng cụ khoan |
| Loại xử lý | Rèn, đúc | Chứng nhận | API |
| Màu sắc | vàng | Ứng dụng | Khoan tốt |
| Tên sản phẩm | mũi khoan tricon | Mã IADC | 545 |
| Tiêu chuẩn | API | Chợ | tất cả trong từ |
| Làm nổi bật | IADC 545 Tri-Cone Bit,Công cụ khoan API,22 Inch Tri-cone Bit |
||

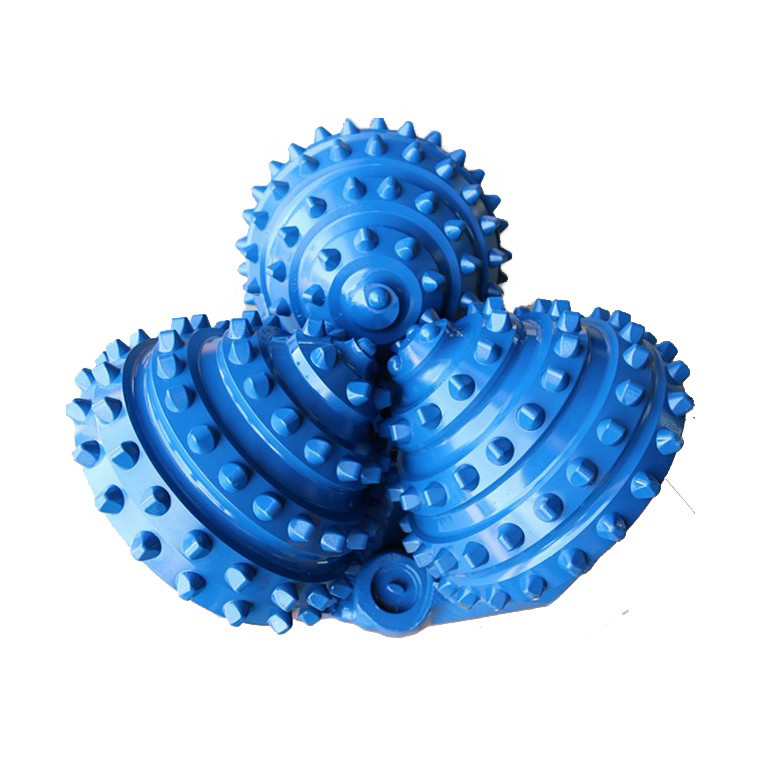

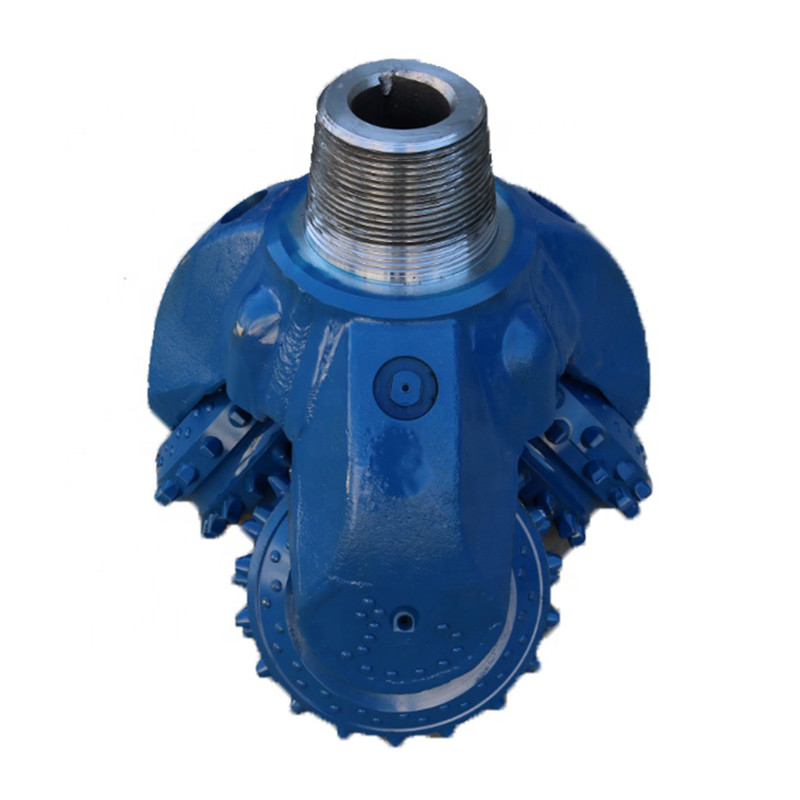

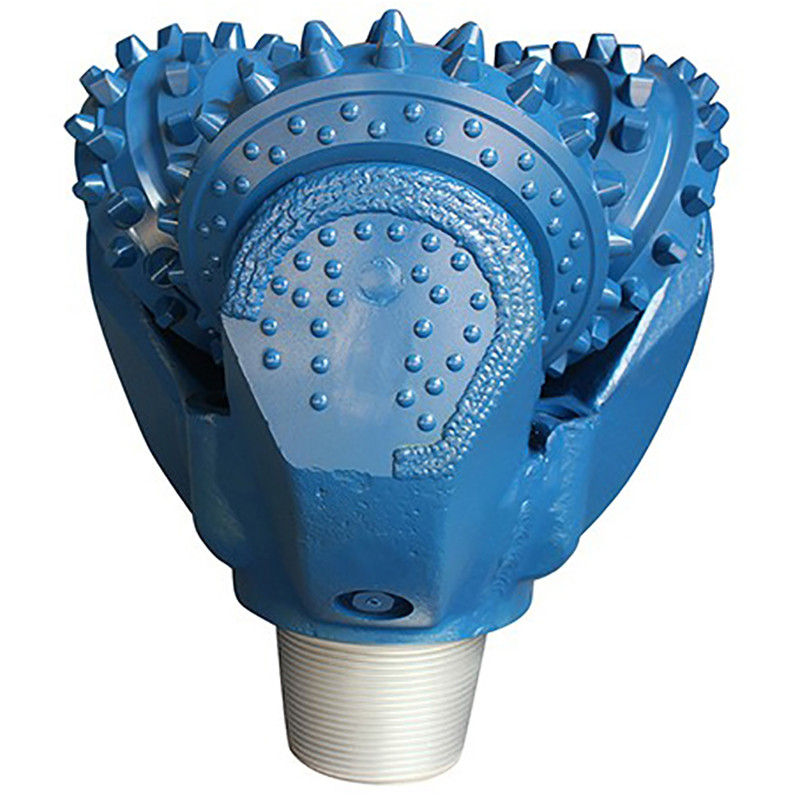

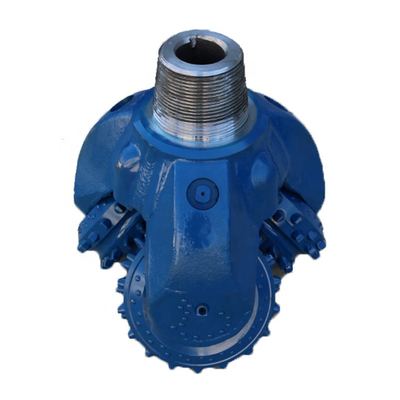

Mũ khoan Tri-Cone 22 Inch IADC 545
Mô tả
Mũ khoan ba nón là một bộ phận thiết yếu của tổ hợp đáy lỗ được sử dụng trong các hoạt động khoan. Mũ khoan cơ học này sử dụng chuyển động quay và ma sát cơ học được tạo ra bởi các răng của nó để loại bỏ bề mặt đá trong quá trình khoan. Mục đích của nó là khai thác năng lượng từ chuỗi khoan quay và nguồn cung cấp bùn, áp dụng hiệu quả lực này để tạo điều kiện làm sâu giếng.
![]()
Thông số kỹ thuật mũi khoan PDC :
| THÔNG SỐ KỸ THUẬT | ||||||||
| Tên sản phẩm | Mũ khoan Tri-cone 22 inch, TCI | |||||||
| Kích thước | 22 inch, 558.8mm | |||||||
| Loại răng | TCI / Mũi cacbua vonfram | |||||||
| Kết nối | 7- 5/8" API Reg | |||||||
| Vòng bi | Vòng bi con lăn kín bằng cao su | |||||||
| Vòi phun | Ba vòi phun tia & Vòi phun trung tâm | |||||||
| Ứng dụng | Giếng nước, Giếng dầu, HDD, Thăm dò, v.v. | |||||||
| Cân nặng | 550KGS | |||||||
| Chứng nhận | API7-1, SY/T5164, ISO9001:2008 | |||||||
Làm thế nào để biết chất lượng mũi khoan tri-cone ?
- Hộ chiếu mã IADC của mũi khoan Tri-cone
- Tùy chọn mũi khoan Tri-cone TCI & răng thép
- Mũi khoan Tri-cone Bổ sung mũi cacbua vonfram trên các hàng gót
- Mũi khoan Tri-cone Lớp phủ cacbua vonfram trên thân nón
- Mũi khoan Tri-cone Mũi cacbua vonfram phủ kim cương trên thước đo của các nón
- Mũi khoan Tri-cone Mũi cacbua vonfram trên phần đuôi của các chân
- Mũi khoan Tri-cone Vòi phun trung tâm bổ sung để làm sạch các nón
Đặc điểm của mũi khoan tri-cone là chúng đi kèm với hộ chiếu riêng như dưới đây:
- Thông số kỹ thuật của các nón
- Tem chất lượng do người làm và kiểm tra mũi khoan ký
- Các thông số khoan được đề xuất để đạt hiệu suất tốt nhất từ mũi khoan:
- Trọng lượng mũi khoan
- Tốc độ quay
- Lưu lượng xả
Ứng dụng
- Điều tra địa kỹ thuật
- Thăm dò & Khảo sát khoáng sản
- Thiết bị địa kỹ thuật
- Địa vật lý
Loại mũi khoan tri-cone bạn chọn phụ thuộc vào địa chất bạn đang khoan và đường kính lỗ khoan bạn đang khoan. Hiệp hội Quốc tế các Nhà thầu Khoan (IADC) đã phát triển một hệ thống các bước dễ sử dụng để chọn mũi khoan tri-cone phù hợp với địa chất của bạn với các tính năng bổ sung như bảo vệ mũi khoan để có tuổi thọ sản xuất lâu hơn.
| Mũi khoan Tri-cone Mũi cacbua vonfram | ||
| Hình dạng | Hiệu suất | Ứng dụng |
| Đục | Tốc độ thâm nhập cao cho đá dẻo | Đá dẻo mềm & Trung bình cứng |
| Hình nón | Tương tự như đục cộng với khả năng chống vỡ và chống quay cao | Đá giòn từ trung bình đến cứng |
| Bi | Khả năng chống vỡ rất cao | Đá giòn từ trung bình đến cứng |
Các loại vòng bi Tri-cone:
Chủ yếu có ba loại thiết kế vòng bi được sử dụng trong mũi khoan tri-cone:
• MŨI KHOAN CON LĂN VÒNG BI HỞ TIÊU CHUẨN:
Trên các mũi khoan này, các nón sẽ quay tự do. Loại mũi khoan này có hàng bi phía trước và hàng con lăn phía sau.
• MŨI KHOAN CON LĂN VÒNG BI KÍN
Các mũi khoan này có vòng đệm O-Ring với khoang chứa mỡ để làm mát vòng bi. Các vòng đệm hoạt động như một rào cản chống lại bùn và mảnh vụn để bảo vệ vòng bi
• MŨI KHOAN CON LĂN LÀM MÁT BẰNG DẦU/MỠ
Các mũi khoan này được làm mát hoàn toàn bằng dầu/mỡ với vòng bi mũi, vòng đệm O-Ring và một rãnh để đạt hiệu suất tối đa.
Mã IADC
Mã IADC giúp mô tả loại mũi khoan đá nào được yêu cầu dễ dàng hơn.
Ba chữ số đầu tiên phân loại mũi khoan theo tầng địa chất mà nó được thiết kế để khoan và thiết kế vòng bi/vòng đệm được sử dụng.
1, 2 và 3 chỉ định MŨI KHOAN RĂNG THÉP với 1 cho tầng địa chất mềm, 2 cho tầng địa chất trung bình và 3 cho tầng địa chất cứng.
Các mã 4, 5, 6, 7 và 8 chỉ định MŨI KHOAN MŨI CACBUA VONFRAM cho độ cứng tầng địa chất khác nhau, với 4 là mềm nhất và 8 là cứng nhất
Các loại tầng địa chất
Sau đây là các loại tầng địa chất điển hình và mã IADC tương ứng
1 & 4 Tầng địa chất mềm với các lớp dính và cường độ nén thấp, như đất sét, bùn đá.
1 & 4 Tầng địa chất mềm với cường độ nén thấp như bùn đá, muối, thạch cao khan và đá phiến.
5 Tầng địa chất từ mềm đến trung bình với cường độ nén thấp và xen kẽ các lớp cứng, như cát, đá phiến và đá phấn.
2 hoặc 6 Tầng địa chất dày đặc từ trung bình đến cứng với cường độ nén cao đến rất cao, nhưng có các lớp không mài mòn hoặc mài mòn nhỏ, như đá phiến, đá bùn, đá sa thạch, đá vôi, đá dolomit và thạch cao khan.
3 hoặc 7 Tầng địa chất cứng và dày đặc với cường độ nén rất cao và một số lớp mài mòn, như đá bùn, đá sa thạch và đá bùn.
8 Tầng địa chất cực kỳ cứng và mài mòn như đá thạch anh và đá núi lửa.
Mã IADC - Chữ số Ba chữ số đầu tiên phân loại mũi khoan theo tầng địa chất mà nó được thiết kế để khoan và thiết kế vòng bi/vòng đệm được sử dụng.
Chữ số đầu tiên 1, 2 và 3 chỉ định MŨI KHOAN RĂNG THÉP với 1 cho tầng địa chất mềm, 2 cho tầng địa chất trung bình và 3 cho tầng địa chất cứng.
4, 5, 6, 7 và 8 chỉ định CACBUA VONFRAM MŨI KHOAN cho độ cứng tầng địa chất khác nhau, với 4 là mềm nhất và 8 là cứng nhất.
Chữ số thứ hai 1, 2, 3 và 4 là sự phân chia tiếp theo của tầng địa chất với 1 là mềm nhất và 4 là cứng nhất.
Chữ số thứ ba Chữ số này sẽ phân loại mũi khoan theo loại vòng bi/vòng đệm như sau:
Mũi khoan con lăn vòng bi hở tiêu chuẩn Mũi khoan con lăn vòng bi hở tiêu chuẩn,
làm mát bằng khí Mũi khoan con lăn vòng bi hở có bảo vệ thước đo được định nghĩa là mũi cacbua vonfram ở gót nón Mũi khoan con lăn vòng bi kín Mũi khoan con lăn vòng bi kín có bảo vệ thước đo Mũi khoan vòng bi kín kiểu trục Mũi khoan vòng bi kín kiểu trục có bảo vệ thước đo.
Chữ số thứ tư Các mã chữ sau đây được sử dụng ở vị trí chữ số thứ tư để chỉ các tính năng bổ sung: A. Ứng dụng khí R. Mối hàn gia cố C. Tia trung tâm S. Răng thép tiêu chuẩn D. Kiểm soát lệch X. Mũi đục E. Tia mở rộng Y. Mũi hình nón G. Bảo vệ thước đo thêm Z. Hình dạng mũi khác J. Lệch tia
