Công ty TNHH Công cụ Năng lượng Tô Châu
| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | ENG |
| Chứng nhận: | API, AISI, ISO |
| Số mô hình: | 95000 |
| Số lượng đặt hàng tối thiểu: | 1 chiếc |
| Giá bán: | USD 2000-20000 Unit |
| chi tiết đóng gói: | Hộp gỗ |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / năm |
| Làm nổi bật: | Công cụ khoan kim cương đá,API Spec PDC khoan,9-1/2 inch PDC khoan bit |
||
|---|---|---|---|

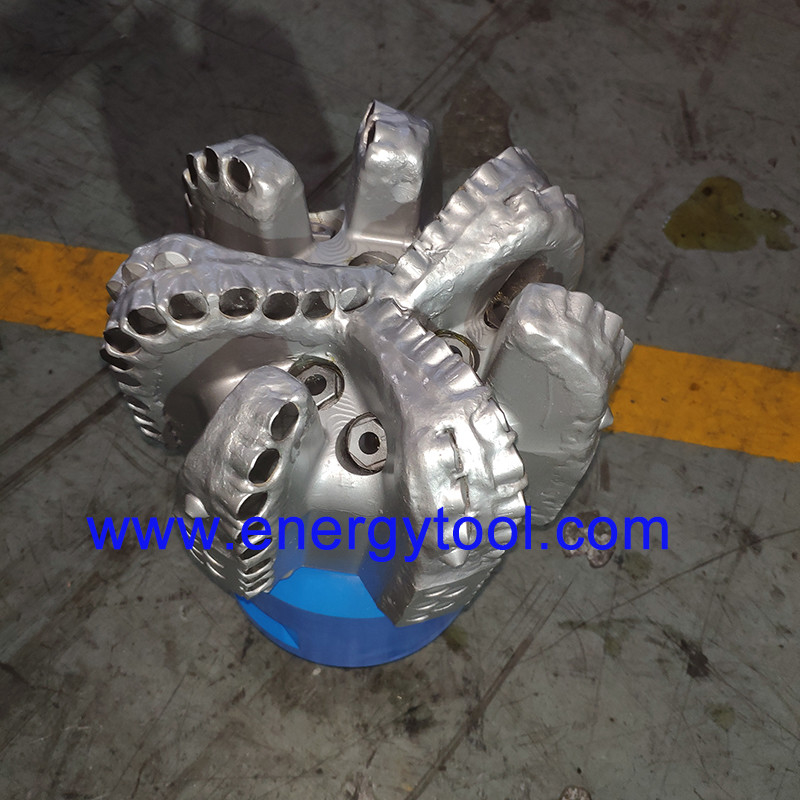

Công cụ khoan kim cương đá 9-1/2 inch API Spec PDC Drill Bit
1. Mô tả:
Các máy khoan PDC chuyên dụng này được chế tạo chính xác để giải quyết các thách thức gây ra bởi các hình thành đá đặc biệt cứng.,và các yếu tố địa chất khác để xác định các thông số thiết kế lý tưởng.
Các yếu tố quan trọng của máy khoan PDC là cấu trúc cắt của nó. Nó bao gồm các máy cắt kim cương polycrystalline được đặt cẩn thận và có hình dạng chiến lược.Những máy cắt này được tạo ra bằng cách đưa tinh thể kim cương vào áp suất và nhiệt độ cao, kết quả là một vật liệu siêu cứng có khả năng cắt hiệu quả qua đá.
Thiết kế của cấu trúc cắt tính đến các yếu tố như mật độ cắt, kích thước cắt và hồ sơ cắt.trong khi kích thước và hồ sơ của các máy cắt được tối ưu hóa để cân bằng hiệu quả cắt và độ bền.
Ngoài ra, vật liệu thân máy khoan PDC được lựa chọn cẩn thận để cung cấp độ bền và độ bền cần thiết cho các hoạt động khoan đòi hỏi.Tungsten carbide thường được sử dụng do độ cứng đặc biệt và chống mòn.
2. Chi tiết:
Các viên kim cương polycrystalline compact PDC bit trong ngành công nghiệp dầu khí PDC bit có tên của họ từ các viên kim cương polycrystalline compact được sử dụng cho cấu trúc cắt của chúng.Một bit PDC là một bit khoan được trang bị các máy cắt kim cương công nghiệp thay vì răng kim loại cứng.
| Thông số kỹ thuật | |
| Kích thước: | 9-1/2 inch (241.3mm) |
| Loại thân máy khoan: | Cơ thể thép |
| Số lượng dao: | 7 |
| Các vòi nước Số lượng: | 7 |
| Kết nối API (in): | 4-1/2" REG |
| Chiều dài gauge (In): | 2.5 |
| Các thông số vận hành | |
| Trọng lượng trên bit (KN): | 22-112 |
| Phạm vi RPM ((Rotary): | 100 DHM |
| Tỷ lệ dòng chảy ((lps): | 29 - 38 LPM |
| Động lực trang trí (KN): | 16 - 22KN.M |
3. Mảng hồ sơ của PDC

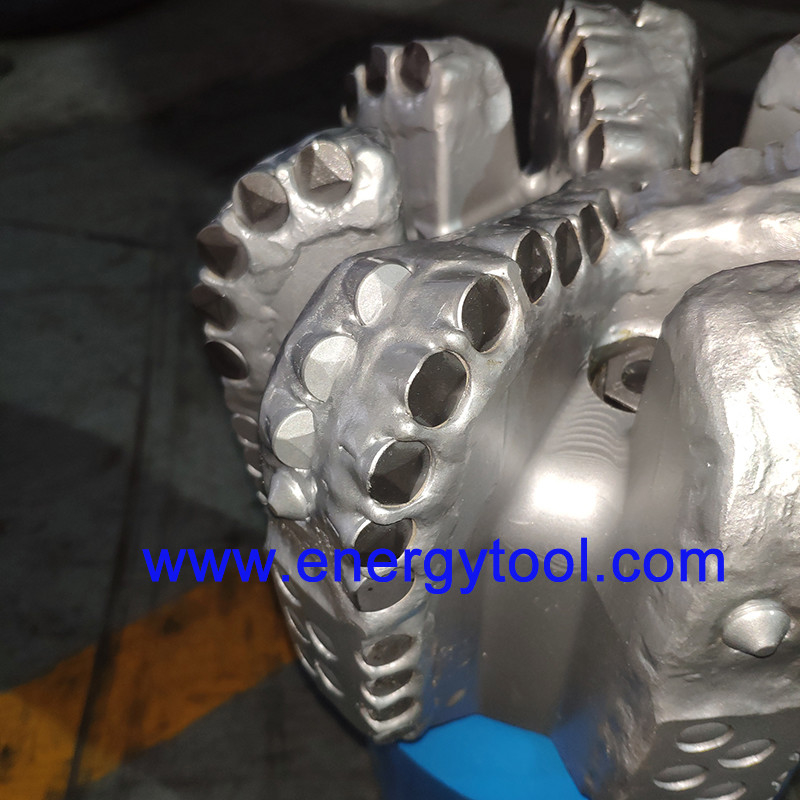

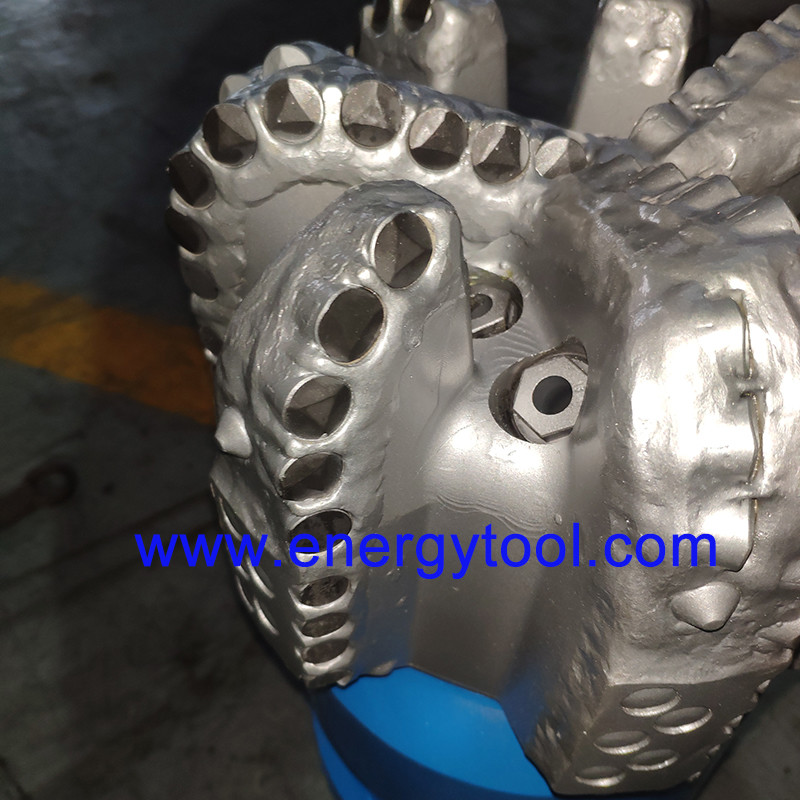

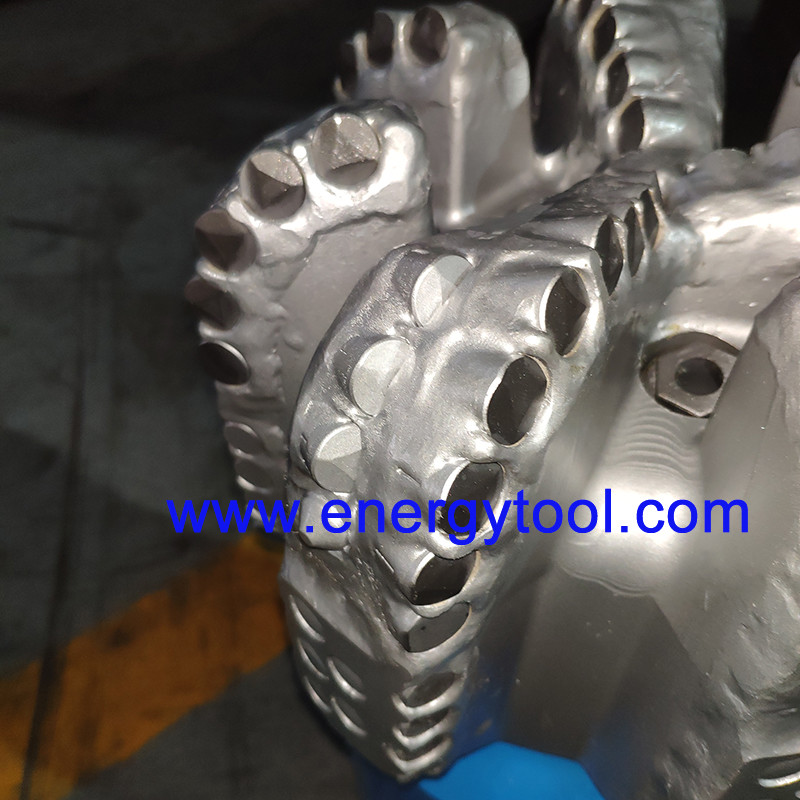

Bốn.Máy cắt PDC khoan
Máy cắt kim cương polycrystalline Composite (PDC) là điểm tiếp xúc chính cho một giàn khoan.
Các máy cắt PDC bị tiếp xúc với rất nhiều quá trình sưởi ấm và làm mát dưới giếng, một môi trường rất khó khăn.
Máy cắt PDC có sự phân hủy nhiệt thấp hơn và ổn định nhiệt hơn thường đạt được ROP cao hơn và tăng khả năng chống mòn.

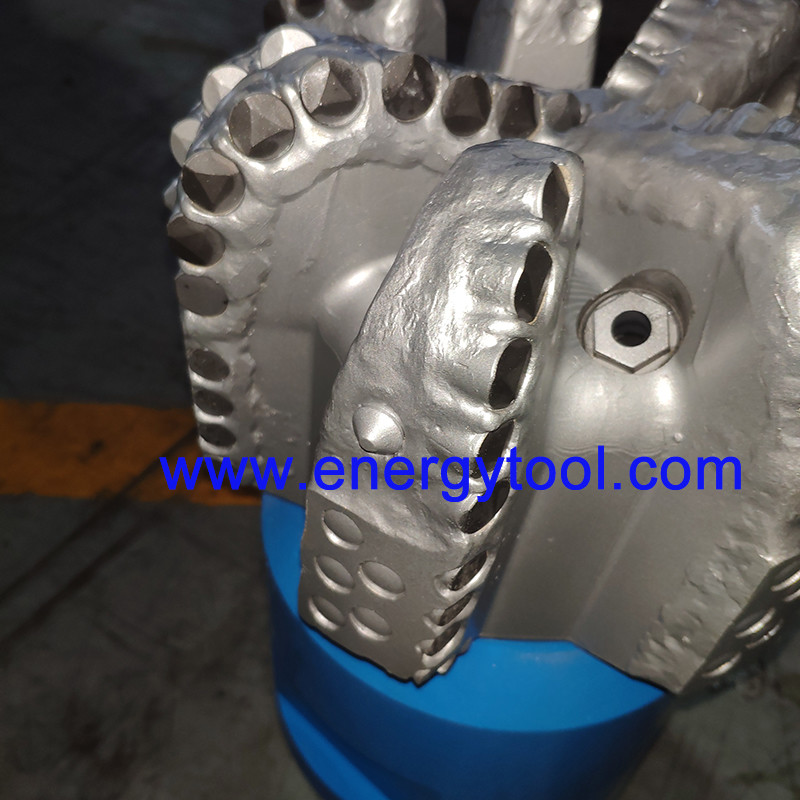

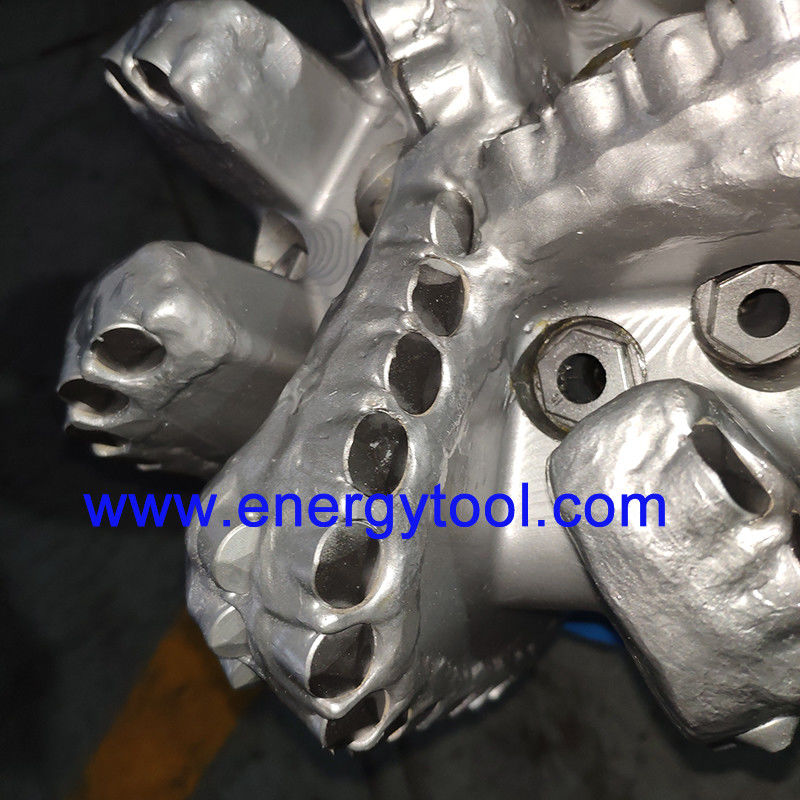

5. PDC Drill Bit Nozzles
Các vòi phun PDC giúp làm sạch khu vực cắt và làm mát các máy cắt kim cương polycrystalline (PDC).
Việc đặt các vòi phun hiệu quả cùng với góc đặt chúng đóng một vai trò quan trọng đối với hiệu quả của máy khoan.
Các kênh chất lỏng cũng bổ sung cho việc đặt vòi phun để cải thiện việc làm sạch các cành.
6. Thép thân PDC bit
Cơ thể thép của một bit PDC (Polycrystalline Diamond Compact) là ngược lại với cơ thể ma trận. Nó được thiết kế để chịu tải trọng tác động cao nhưng thiếu các tính năng bảo vệ được tìm thấy trong các cơ thể ma trận.Cơ thể bit thép cung cấp sức mạnh và độ dẻo dai tuyệt vờiĐể so sánh, thân thép mạnh hơn đáng kể so với thân ma trận.
Một lợi thế đáng chú ý của các miếng thép là khả năng tái tạo nhiều lần. Khi các miếng cắt bị mòn hoặc hư hỏng, chúng có thể dễ dàng được thay thế.Tính năng này đặc biệt có lợi cho các nhà khai thác làm việc trong môi trường khoan chi phí thấp, vì nó cho phép bảo trì hiệu quả về chi phí và kéo dài tuổi thọ của máy khoan.
Các giàn khoan PDC khác với nón cuộn bởi vì chúng có thân một mảnh không có bộ phận di chuyển.cho phép bit hoạt động ở tốc độ xoay cao hơnĐặc điểm này làm cho các bit PDC phù hợp với các cấu trúc hợp nhất, nơi chúng có thể cung cấp hiệu quả khoan tăng cao.
