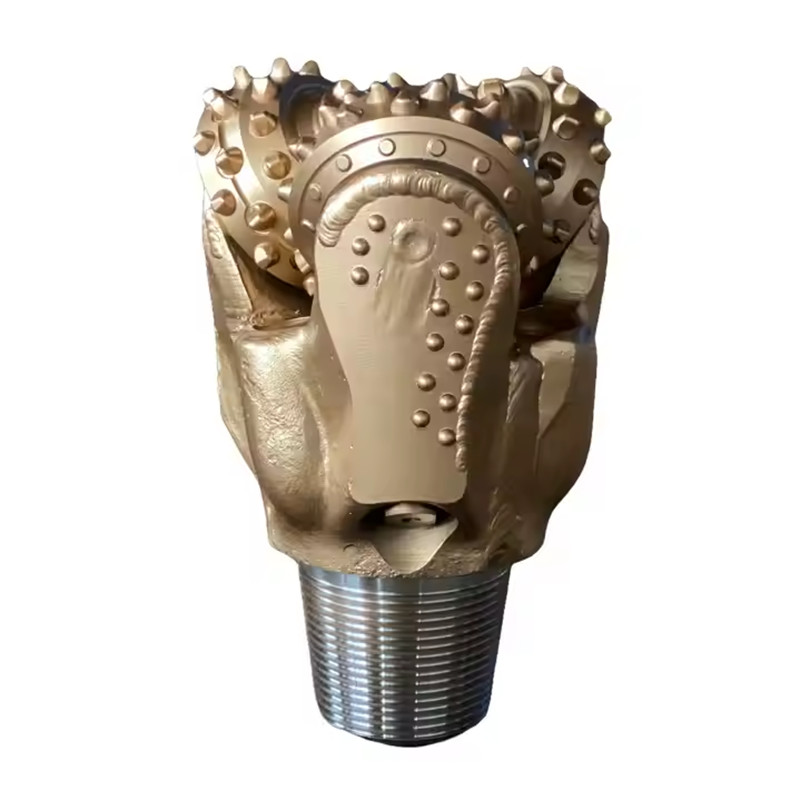

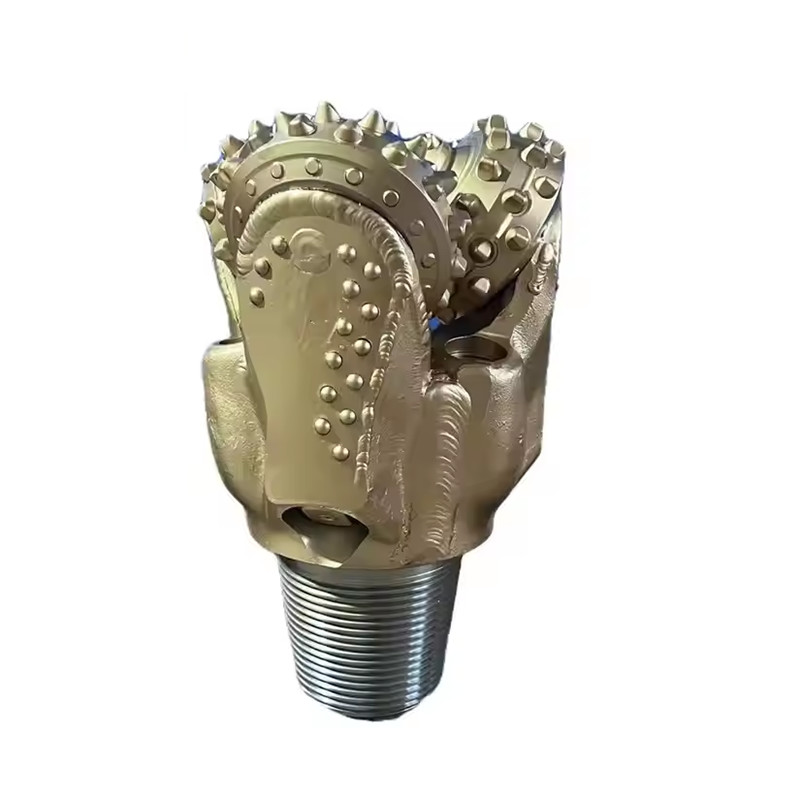

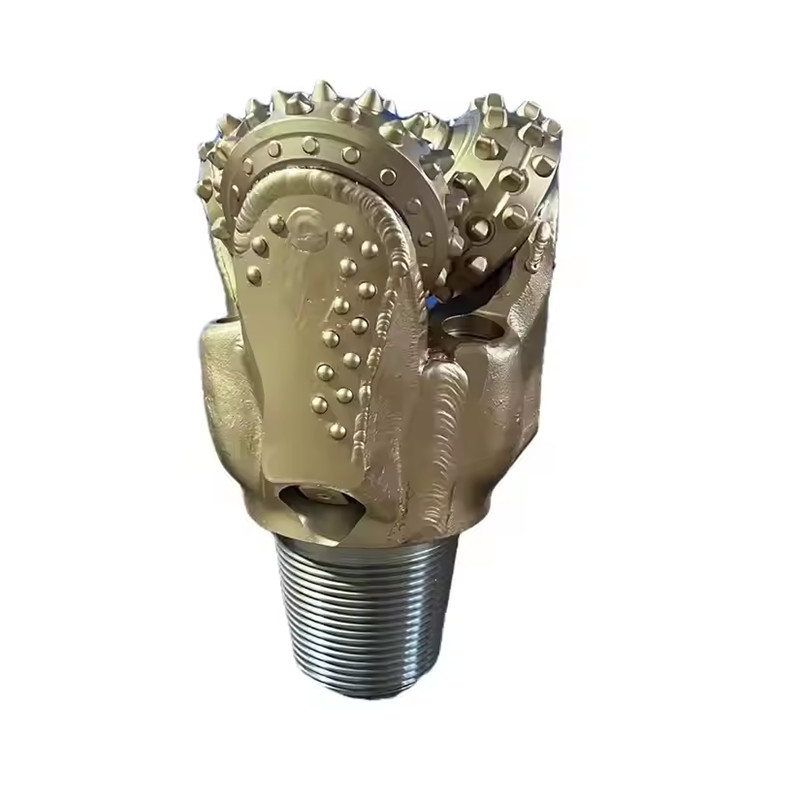

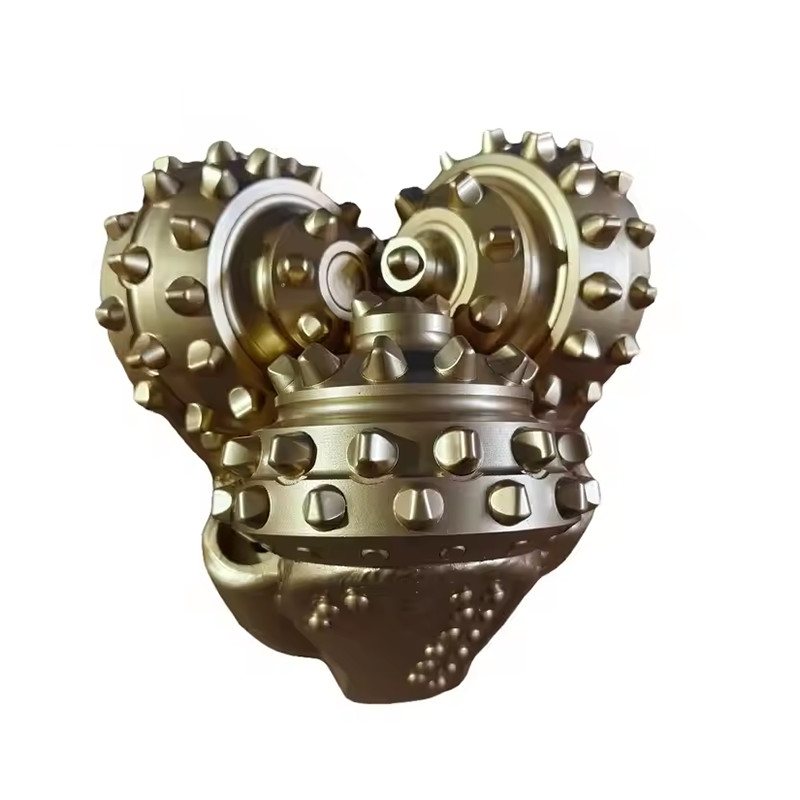

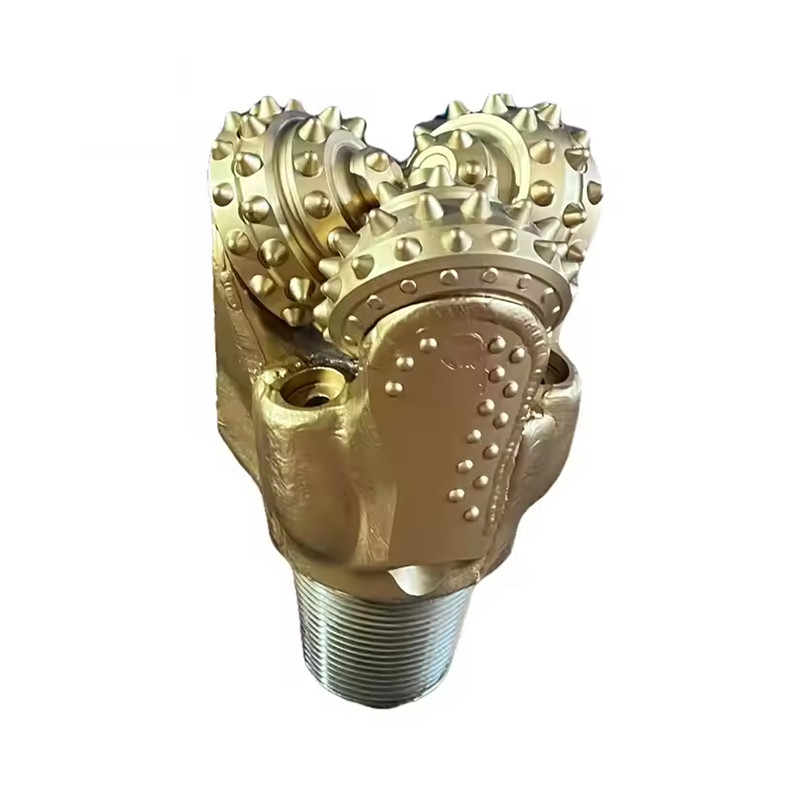

Mũi khoan con lăn ba chấu dầu khí khoan nước Mũi khoan con lăn

Mô tả

Mũi khoan ba chấu là một bộ phận thiết yếu của cụm đáy giếng được sử dụng trong các hoạt động khoan. Mũi khoan cơ học này sử dụng chuyển động quay và ma sát cơ học do các răng của nó tạo ra để loại bỏ bề mặt đá trong quá trình khoan. Mục đích của nó là khai thác năng lượng từ chuỗi khoan quay và nguồn cung cấp bùn, áp dụng hiệu quả lực này để tạo điều kiện thuận lợi cho việc làm sâu giếng.

Thông số kỹ thuật :

Ứng dụng

• Điều tra địa kỹ thuật
• Thăm dò & Khảo sát khoáng sản
• Thiết bị địa kỹ thuật
• Địa vật lý

Loại mũi khoan ba chấu bạn chọn phụ thuộc vào địa chất bạn đang khoan và đường kính lỗ khoan bạn đang khoan. Hiệp hội Quốc tế các Nhà thầu Khoan (IADC) đã phát triển một hệ thống bước dễ sử dụng để chọn mũi khoan ba chấu phù hợp với địa chất của bạn với các tính năng bổ sung như bảo vệ mũi khoan để kéo dài tuổi thọ sản xuất.

Các loại vòng bi
Chủ yếu có ba loại thiết kế vòng bi được sử dụng trong mũi khoan ba chấu:

• MŨI KHOAN CON LĂN VÒNG BI TIÊU CHUẨN HỞ:
Trên các mũi khoan này, các chấu sẽ quay tự do. Loại mũi khoan này có hàng bi phía trước và hàng vòng bi con lăn phía sau.
• MŨI KHOAN CON LĂN VÒNG BI KÍN
Các mũi khoan này có vòng đệm O-Ring với khoang chứa mỡ để làm mát vòng bi. Vòng đệm hoạt động như một rào cản chống lại bùn và mảnh vụn để bảo vệ vòng bi
• MŨI KHOAN CON LĂN VÒNG BI TRỤC CHÍNH
Các mũi khoan này được làm mát hoàn toàn bằng dầu/mỡ với vòng bi mũi, vòng đệm O-Ring và rãnh để đạt hiệu suất tối đa.


Mã IADC

Mã IADC giúp mô tả loại mũi khoan cần thiết dễ dàng hơn.
Ba chữ số đầu tiên phân loại mũi khoan theo địa tầng mà nó được thiết kế để khoan và thiết kế vòng bi/vòng đệm được sử dụng.
1, 2 và 3 chỉMŨI KHOAN RĂNG THÉP với 1 cho địa tầng mềm, 2 cho địa tầng trung bình và 3 cho địa tầng cứng.
Các mã 4, 5, 6, 7 và 8 chỉMŨI KHOAN MŨI CACBUA VONFRAM cho độ cứng địa tầng khác nhau, với 4 là mềm nhất và 8 là cứng nhất


Các loại địa tầng
Sau đây là các loại địa tầng điển hình và mã IADC tương ứng
1 & 4 Địa tầng mềm với các lớp dính và cường độ nén thấp, như đất sét, bùn đá.

1 & 4 Địa tầng mềm có cường độ nén thấp như bùn đá, muối, thạch cao khan và đá phiến.

5 Địa tầng mềm đến trung bình có cường độ nén thấp và xen kẽ các lớp cứng, như cát, đá phiến và đá phấn.

2 hoặc 6 Địa tầng dày trung bình đến cứng có cường độ nén cao đến rất cao, nhưng có các lớp không mài mòn hoặc mài mòn nhỏ, như đá phiến, đá bùn, đá sa thạch, đá vôi, đá dolomit và thạch cao khan.

3 hoặc 7 Địa tầng cứng và dày có cường độ nén rất cao và một số lớp mài mòn, như đá bùn, đá sa thạch và đá bùn.

8 Địa tầng cực kỳ cứng và mài mòn như đá thạch anh và đá núi lửa.


Mã IADC - Ba chữ số đầu tiên phân loại mũi khoan theo địa tầng mà nó được thiết kế để khoan và thiết kế vòng bi/vòng đệm được sử dụng.

Chữ số đầu tiên 1, 2 và 3 chỉMŨI KHOAN RĂNG THÉP với 1 cho địa tầng mềm, 2 cho địa tầng trung bình và 3 cho địa tầng cứng.
4, 5, 6, 7 và 8 chỉMŨI KHOAN CACBUA VONFRAM cho độ cứng địa tầng khác nhau, với 4 là mềm nhất và 8 là cứng nhất.

Chữ số thứ hai 1, 2, 3 và 4 là sự phân chia tiếp theo của địa tầng với 1 là mềm nhất và 4 là cứng nhất.

Chữ số thứ ba Chữ số này sẽ phân loại mũi khoan theo loại vòng bi/vòng đệm như sau:
Mũi khoan con lăn vòng bi hở tiêu chuẩn Mũi khoan con lăn vòng bi hở tiêu chuẩn,
làm mát bằng khí Mũi khoan con lăn vòng bi hở tiêu chuẩn có bảo vệ cạnh, được định nghĩa là các mũi cacbua vonfram ở gót chấu Mũi khoan con lăn vòng bi kín Mũi khoan con lăn vòng bi kín có bảo vệ cạnh Mũi khoan vòng bi trục chính kín Mũi khoan vòng bi trục chính kín có bảo vệ cạnh.

Chữ số thứ tư Các mã chữ cái sau đây được sử dụng ở vị trí chữ số thứ tư để chỉ các tính năng bổ sung: A. Ứng dụng khí R. Mối hàn gia cố C. Vòi phun trung tâm S. Răng thép tiêu chuẩn D. Kiểm soát lệch X. Mũi đục E. Vòi phun mở rộng Y. Mũi hình nón G. Bảo vệ cạnh thêm Z. Hình dạng mũi khác J. Chuyển hướng tia
