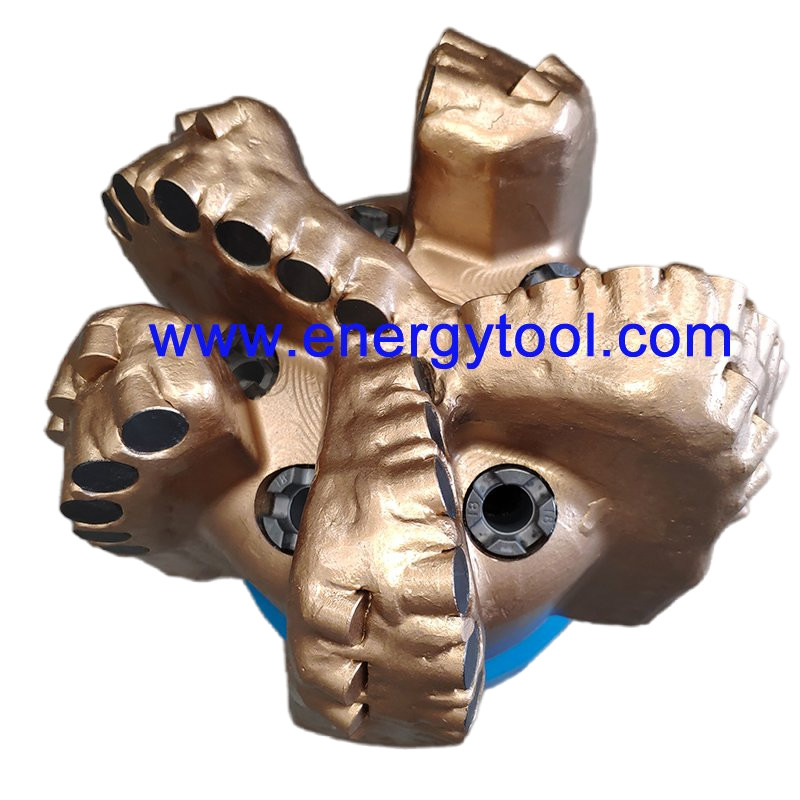

9-1/2 inch PDC khoan một chút của kim cương đá khoan công cụ

 Mũi khoan PDC 9-1/2 inch Dụng cụ khoan đá kim cương

Cấu hình của mũi khoan PDC (Polycrystalline Diamond Compact) là hình dạng mặt cắt ngang của mặt mũi khoan. Hình học này rất quan trọng vì nó xác định độ ổn định, hiệu quả làm mát của mũi khoan và cách nó cắt hiệu quả qua các tầng đá cụ thể.

Cấu hình thường được phân loại thành một số vùng chính và hình dạng phổ biến:

Để hiểu cấu hình, chúng ta nhìn mũi khoan từ tâm ra cạnh ngoài:

• Nón: Phần trong cùng của mũi khoan. Nón sâu giúp định tâm mũi khoan và cải thiện độ ổn định (chống xoáy), trong khi nón nông tốt hơn cho việc khoan nhanh hơn trong các tầng đá mềm hơn.

• Đỉnh: "Điểm" của mũi khoan nơi độ cong sắc nét nhất. Khu vực này chịu tải trọng cơ học cao nhất và thường có mật độ lưỡi cắt cao nhất.

• Vai: Khu vực chuyển tiếp từ mặt sang cạnh của mũi khoan. Vùng này chịu tốc độ tuyến tính cao và lực ly tâm, đòi hỏi các lưỡi cắt bền.

• Đường kính: Phần thẳng đứng của mũi khoan xác định đường kính lỗ khoan. Nó đảm bảo lỗ khoan giữ "đúng kích thước" và cung cấp độ ổn định bên.

Việc lựa chọn cấu hình phụ thuộc vào "mục tiêu khoan":

• Cấu hình phẳng / nông: * Tốt nhất cho: Các tầng đá cứng hơn, mài mòn hơn.

  • Ưu điểm: Phân phối trọng lượng lên mũi khoan (WOB) đều hơn trên các lưỡi cắt, giảm nguy cơ hỏng lưỡi cắt riêng lẻ.

• Cấu hình côn dài / nón sâu:

  • Tốt nhất cho: Khoan định hướng và các tầng đá mềm hơn.

  • Ưu điểm: Cung cấp khả năng theo dõi và độ ổn định vượt trội. Diện tích bề mặt tăng cho phép nhiều lưỡi cắt hơn, giúp ích trong các ứng dụng tốc độ cao.

• Cấu hình parabol: * Tốt nhất cho: Mục đích chung và các tầng đá cứng vừa.

  • Ưu điểm: Đây là hình dạng "đa năng" phổ biến nhất, cân bằng giữa nhu cầu làm sạch (thủy lực) và sức mạnh cấu trúc.

Thiết kế cấu hình ảnh hưởng trực tiếp đến hai yếu tố chính:

1. Mật độ lưỡi cắt: Cấu hình dài hơn (độ cong nhiều hơn) cho phép đặt nhiều lưỡi cắt hơn trên mũi khoan, tăng tuổi thọ của dụng cụ trong đá mài mòn.

2. Làm sạch thủy lực: Khoảng trống giữa cấu hình và đá (khe rác) phải được định hình để cho phép chất lỏng khoan mang "mạt đá" ra khỏi vòi phun một cách hiệu quả để ngăn ngừa "bám dính mũi khoan".

Quy trình sản xuất:

Chứng nhận:

Đóng gói & Vận chuyển:

Câu hỏi thường gặp:
