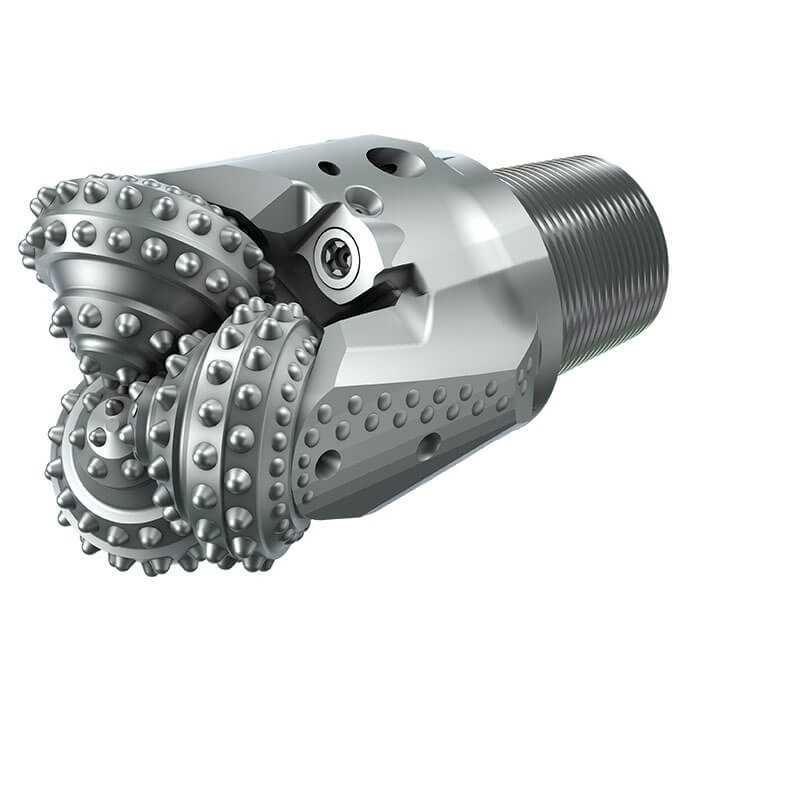

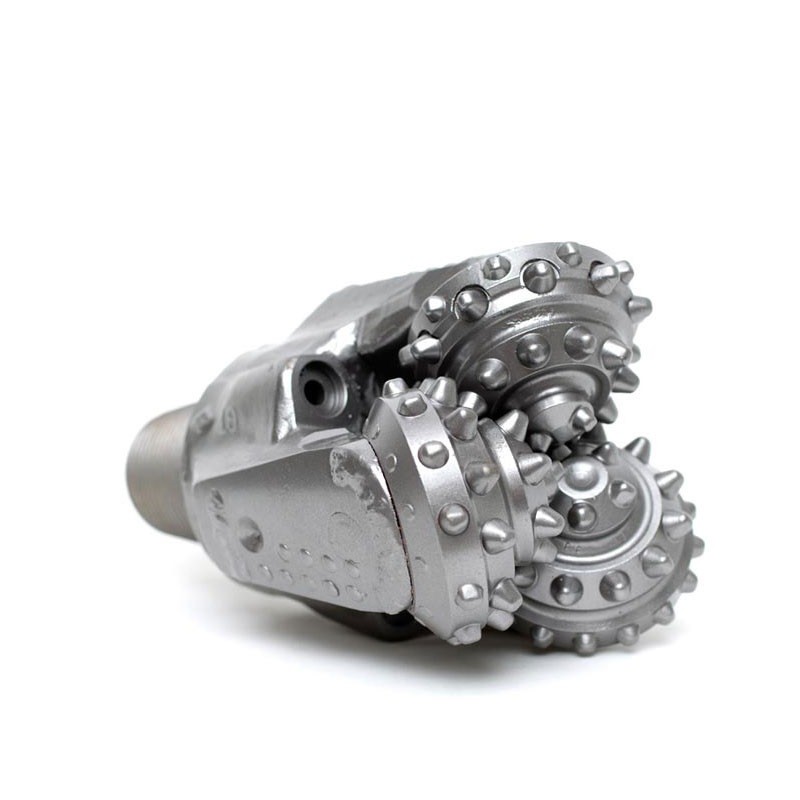

Tungsten Carbide Insert Tooth Tri Cone đá khoan Bits cho khai thác mỏ nước mỏ đá khoan khoan

Phân loại IADC

Hệ thống phân loại IADC là một mã liên quan đến thiết kế và ứng dụng gồm bốn ký tự.

Ba ký tự đầu tiên luôn là số; ký tự cuối cùng luôn là chữ cái.

Chữ số đầu tiên đề cập đến dòng bit, chữ số thứ hai đến loại bit, chữ số thứ ba đến ổ trục và cách bố trí thước đo, và ký tự thứ tư (chữ cái) đến các tính năng của bit.

Dòng

Dòng, ký tự đầu tiên trong hệ thống IADC, xác định các đặc tính chung của địa tầng và chia các loại bit răng phay và bit chèn. Tám dòng hoặc danh mục được sử dụng để mô tả các bit đá hình nón lăn.

Dòng 1 đến 3 áp dụng cho các bit răng phay;

dòng 4 đến 8 áp dụng cho các bit chèn. Số dòng càng cao thì loại đá càng cứng hoặc mài mòn.

Dòng 1 đại diện cho các ứng dụng khoan mềm nhất (dễ nhất) cho các bit răng phay;

dòng 3 đại diện cho các ứng dụng cứng nhất và mài mòn nhất cho các bit răng phay.

Dòng 4 đại diện cho các ứng dụng khoan mềm nhất (dễ nhất) cho các bit chèn,

dòng 8 đại diện cho các ứng dụng rất cứng và mài mòn cho các bit chèn.

Thật không may, độ cứng của đá không được xác định rõ ràng bởi hệ thống IADC. Ví dụ, ý nghĩa của đá sa thạch “cứng” hoặc đá phiến “mềm vừa” là chủ quan và có thể được giải thích ở một mức độ nào đó.

Do đó, thông tin chỉ nên được sử dụng theo nghĩa mô tả; độ cứng thực tế của đá sẽ thay đổi đáng kể, tùy thuộc vào các yếu tố như độ sâu, áp suất cân bằng, độ xốp và những yếu tố khác khó định lượng.

Loại

Ký tự thứ hai trong hệ thống phân loại IADC đại diện cho loại bit, chèn hoặc răng phay và mô tả mức độ cứng của địa tầng.

Loại dao động từ 1 đến 4.

Thiết kế ổ trục và bảo vệ thước đo

Ký tự IADC thứ ba xác định cả thiết kế ổ trục và bảo vệ thước đo.

IADC xác định bảy loại thiết kế ổ trục và bảo vệ thước đo:

1. ổ bi lăn không kín (còn được gọi là bit ổ trục hở)
2. ổ bi lăn làm mát bằng không khí (được thiết kế cho các ứng dụng khoan bằng không khí, bọt hoặc sương mù)
3. ổ bi lăn không kín, được bảo vệ thước đo
4. ổ bi lăn kín
5. ổ bi lăn kín, được bảo vệ thước đo
6. ổ bi ma sát kín
7. ổ bi ma sát kín, được bảo vệ thước đo. Lưu ý rằng “được bảo vệ thước đo” chỉ ra rằng một bit có một số tính năng bảo vệ hoặc tăng cường thước đo bit. Nó không chỉ định bản chất của tính năng. Ví dụ, nó có thể chỉ ra các chèn đặc biệt được đặt ở vị trí hàng gót (bên của hình nón) hoặc các chèn tăng cường bằng kim cương trên hàng thước đo.
