Công ty TNHH Công cụ Năng lượng Tô Châu
| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | ENG |
| Chứng nhận: | API, AISI, ISO |
| Số mô hình: | 55000 |
| Số lượng đặt hàng tối thiểu: | 1 chiếc |
| Giá bán: | USD 2000-20000 Unit |
| chi tiết đóng gói: | Hộp gỗ |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 5000 chiếc / năm |
| Ứng dụng: | Dầu giếng, khai thác tốt, giếng nước, khám phá địa lý | Loại xử lý: | rèn, đúc |
|---|---|---|---|
| Máy cắt sơ cấp siSe: | 16mm | Loại kết nối: | API 3-1/2 |
| Chứng nhận API: | 7-1548-1 | Điều trị bề mặt: | Chèn PDC |
| Loại máy: | Công nghiệp khoan | Kích thước: | Có nhiều kích cỡ khác nhau |
| Bảo hành: | 1 năm | Bao bì: | hộp thép |
| Ưu điểm: | Khoan nhanh hơn, ROP được cải thiện, giảm chi phí khoan | Số lượng lưỡi dao: | 3-6 |
| Chiều kính cắt: | 16mm | Khối lượng vòi: | 9 |
| Sử dụng: | Khoan giếng nước, khoan công nghệ địa kỹ thuật | Sử dụng: | Khai thác than / PDC thăm dò kim cương tẩm Pcd Bits |
| lưỡi dao: | 6 lưỡi | ||
| Làm nổi bật: | 9-1/2 PDC Drill Bit,Đĩa khoan kim cương,Dùng khoan giếng dầu PDC |
||

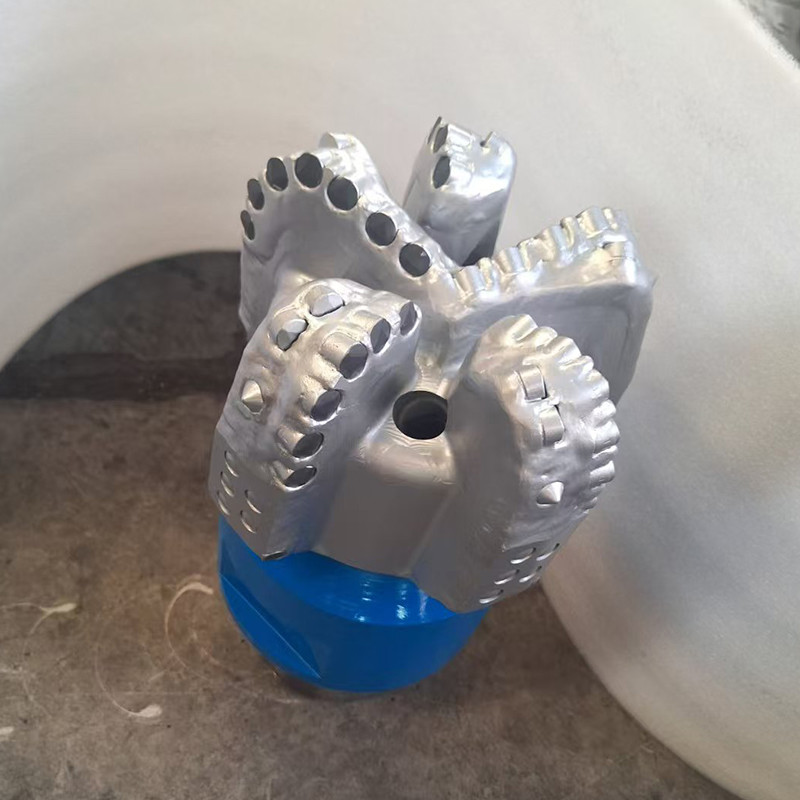

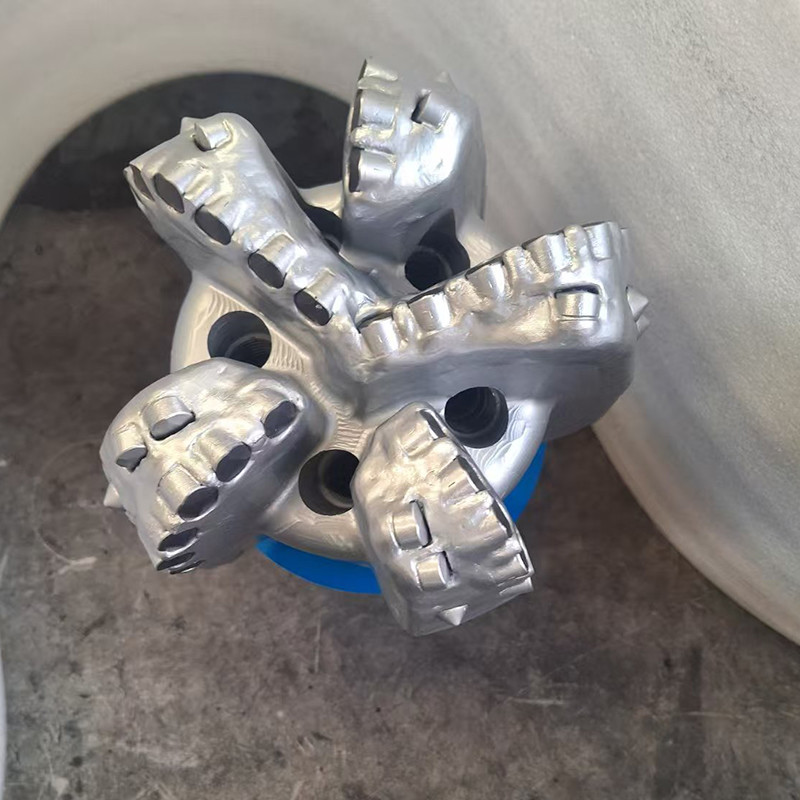

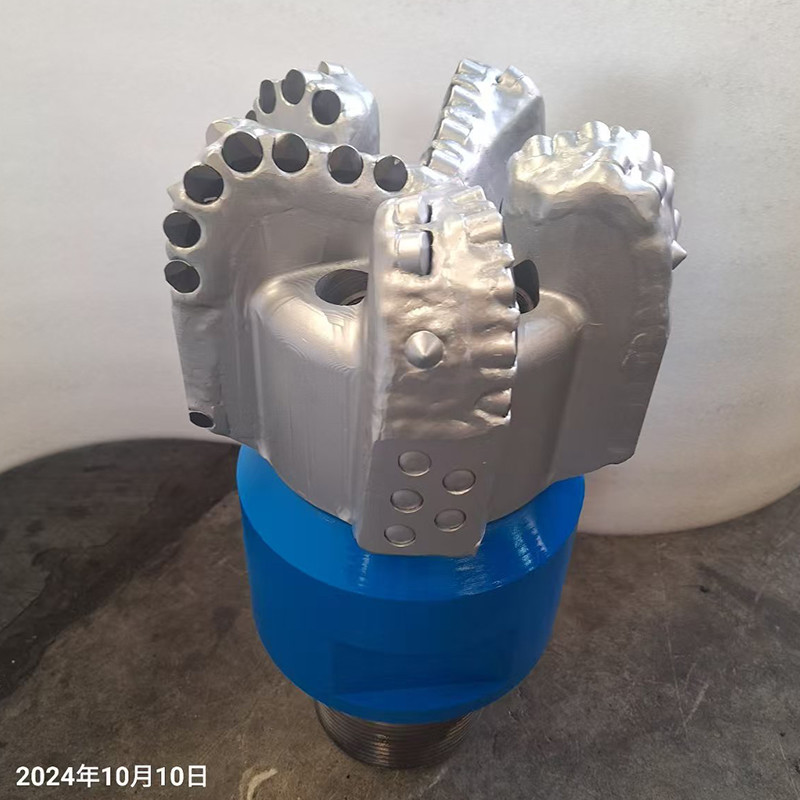

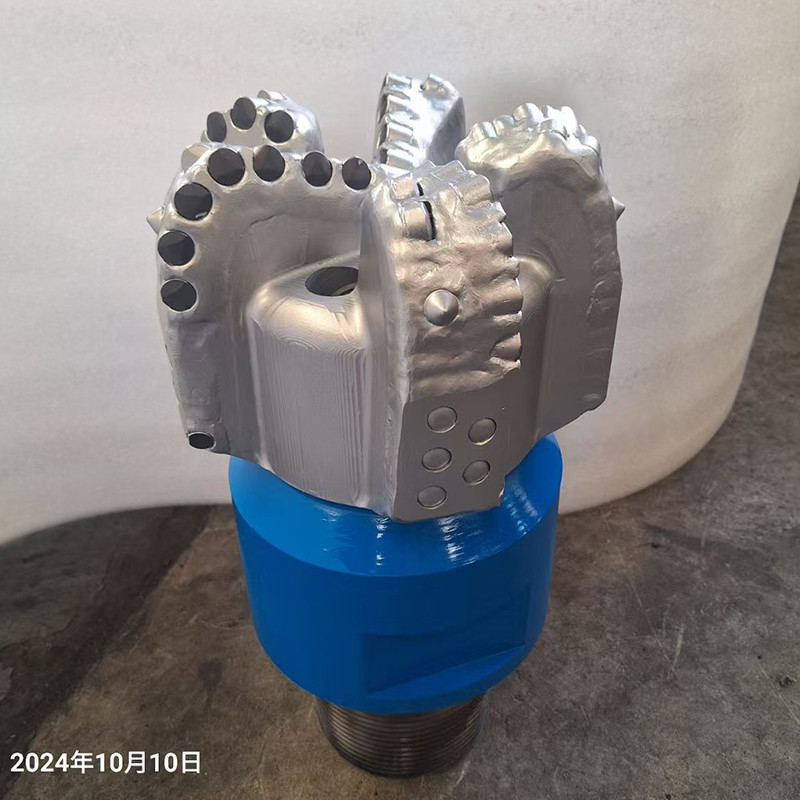

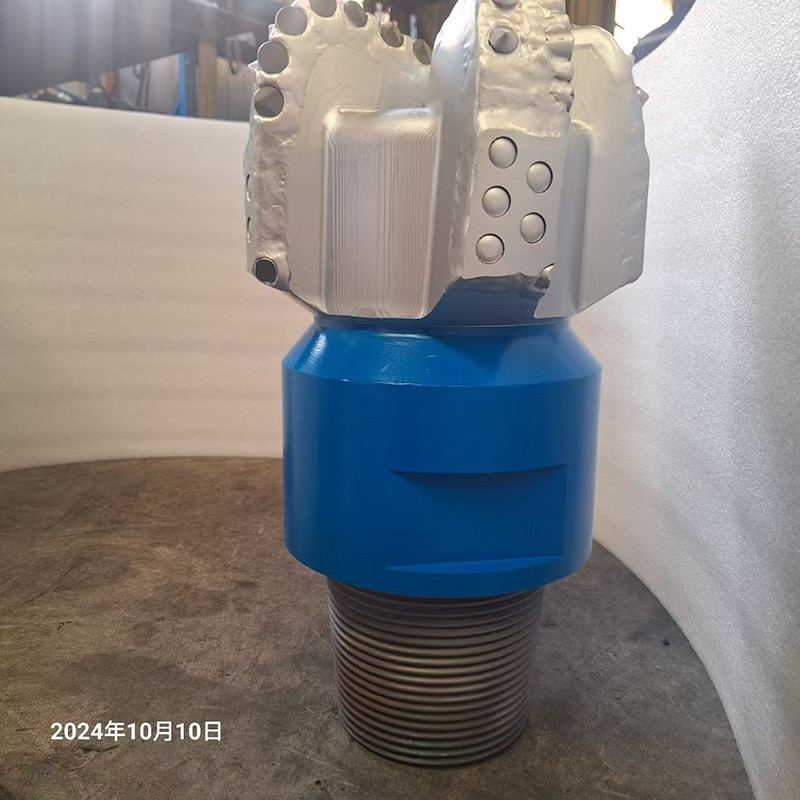

Dầu khoan đá bit 9-1/2 " PDC khoan bit của kim cương công cụ khoan
1. Mô tả:
Ngoài các đặc điểm cốt lõi của chúng, sự đổi mới thiết kế và các ứng dụng rộng rãi,PDC khoan cũng thể hiện một số tính năng chính khác góp phần vào hiệu suất tổng thể và hiệu quả của chúng trong ngành công nghiệp khoan.
Tính năng hiệu suất nâng cao:
Chống nhiệt: Máy cắt PDC được thiết kế để chịu được nhiệt độ cao được tạo ra trong các hoạt động khoan, đảm bảo hiệu suất nhất quán và giảm thiểu nguy cơ thất bại của máy cắt
Thấm cú sốc: Thiết kế độc đáo của máy khoan PDC cho phép chúng hấp thụ và tiêu tan cú sốc và rung động được tạo ra trong quá trình khoan, giảm mài mòn và kéo dài tuổi thọ của máy khoan.
Khả năng tùy chỉnh:Các giàn khoan PDC có thể được điều chỉnh cho các điều kiện khoan cụ thể và hình thành đá, với sự thay đổi về kích thước, hình dạng và bố trí của máy cắt để tối ưu hóa hiệu quả và hiệu suất khoan.
2. PDC Bit đặc tả:
Các viên kim cương polycrystalline compact PDC bit trong ngành công nghiệp dầu khí PDC bit lấy tên từ các viên kim cương polycrystalline compact được sử dụng cho cấu trúc cắt của chúng.Một bit PDC là một bit khoan được trang bị các máy cắt kim cương công nghiệp thay vì răng kim loại cứng.
|
Thông số kỹ thuật
|
|
| Kích thước: | 9-1/2 inch (241.3mm) |
| Loại thân máy khoan: | Cơ thể thép |
| Số lượng dao: | 5 |
| Các vòi nước Số lượng: | 5 |
| Kết nối API (in): | 6-5/8" REG |
| Chiều dài gauge (In): | 1.5 |
|
Các thông số vận hành
|
|
| Trọng lượng trên bit (KN): | 22 -112 |
| Phạm vi RPM ((Rotary): | 80 DHM |
| Tỷ lệ dòng chảy ((lps): | 29 - 38 LPM |
| Động lực trang trí (KN): | 16-22 KN.M |
3. Mảng hồ sơ của PDC
Bút khoan PDC (Polycrystalline Diamond Compact) được thiết kế, phục vụ như một cơ sở để phân tích, thiết kế và lựa chọn các lỗ khoan PDC phù hợp.cấu trúc cắt, loại máy cắt PDC, hình học cơ thể bit và hệ thống thủy lực.
Các máy khoan PDC sử dụng cắt đá để khoan và bao gồm bốn bộ phận chính: máy cắt, cấu trúc cắt, lưỡi dao và thân máy.
Máy cắt:Thông thường hình trụ, với một lớp mỏng kim cương tổng hợp lắng đọng trên một chất nền tungsten carbide.tính toàn vẹn của hình dạng cắt là rất quan trọng để đảm bảo bit hoạt động đáng tin cậy theo cấu trúc cắt hình học 3D được thiết kế của nó.
Cấu trúc cắt:Mặc dù dường như đơn giản, nhưng nó thường là phần phức tạp nhất của thiết kế máy khoan PDC.Mỗi hàng được đặt dọc theo đầu của lưỡi dao, nhô ra phía dưới, hỗ trợ cấu trúc cắt và giữ nó tại chỗ trong khi kết nối hiệu quả cấu trúc cắt với đầu dây khoan.Giữa hai lưỡi là những chiếc sáo., phục vụ như các kênh cho chất lỏng khoan để xả các vỏ khoan ra khỏi mặt bit khi lỗ được khoan.
Lưỡi dao:Lưỡi dao dài và lưỡi dao ngắn được sắp xếp theo cặp và lắc dọc theo hướng phóng xạ của khoan.Thiết kế của lưỡi và sự sắp xếp của chúng đóng một vai trò quan trọng trong hiệu suất của bit.
Cơ thể bit: Nó có thể được phân loại thành cơ thể ma trận và cơ thể thép. Giao diện của khoan PDC được làm bằng thép, chuyển sang tungsten carbide trên bề mặt bên ngoài.
Bốn.Máy cắt PDC khoan
Máy cắt kim cương polycrystalline composite (PDC) là điểm tiếp xúc chính cho một lỗ khoan.
Các máy cắt PDC bị tiếp xúc với rất nhiều quá trình sưởi ấm và làm mát dưới giếng, một môi trường rất khó khăn.
Máy cắt PDC có sự suy thoái nhiệt thấp hơn và ổn định nhiệt hơn thường đạt được ROP cao hơn và tăng khả năng chống mòn.
5. PDC Drill Bit Nozzles
Các vòi phun PDC giúp làm sạch khu vực cắt và làm mát các máy cắt kim cương polycrystalline (PDC).
Việc đặt các vòi phun này hiệu quả cùng với góc đặt chúng đóng một vai trò quan trọng đối với hiệu quả của máy khoan.
Các kênh chất lỏng cũng bổ sung cho việc đặt vòi phun để cải thiện việc làm sạch các cành.
6. Thép thân PDC bit
Cơ thể thép của PDC Bit là ngược lại với cơ thể ma trận. Nó có thể chịu được tải trọng tác động cao, nhưng mềm hơn và thiếu các tính năng bảo vệ.Sức mạnh và độ dẻo dai của thép cung cấp cho các cơ thể thép có độ chống va chạm cao.
Cơ thể thép mạnh hơn đáng kể so với cơ thể ma trận.
Một tính năng có lợi của các miếng thép là chúng có thể dễ dàng được xây dựng lại một số lần vì các máy cắt mòn hoặc bị hư hỏng có thể được thay thế khá dễ dàng.Đây là một lợi thế đặc biệt cho các nhà khai thác trong môi trường khoan chi phí thấp.
Các khoan kim cương polycrystalline (PDC) khác với nón cuộn bởi vì chúng là một phần cơ thể không có bộ phận chuyển động.vì vậy bit có thể hoạt động với tốc độ quay cao hơn hiệu quả hơn trong các hình thành hợp nhất.
