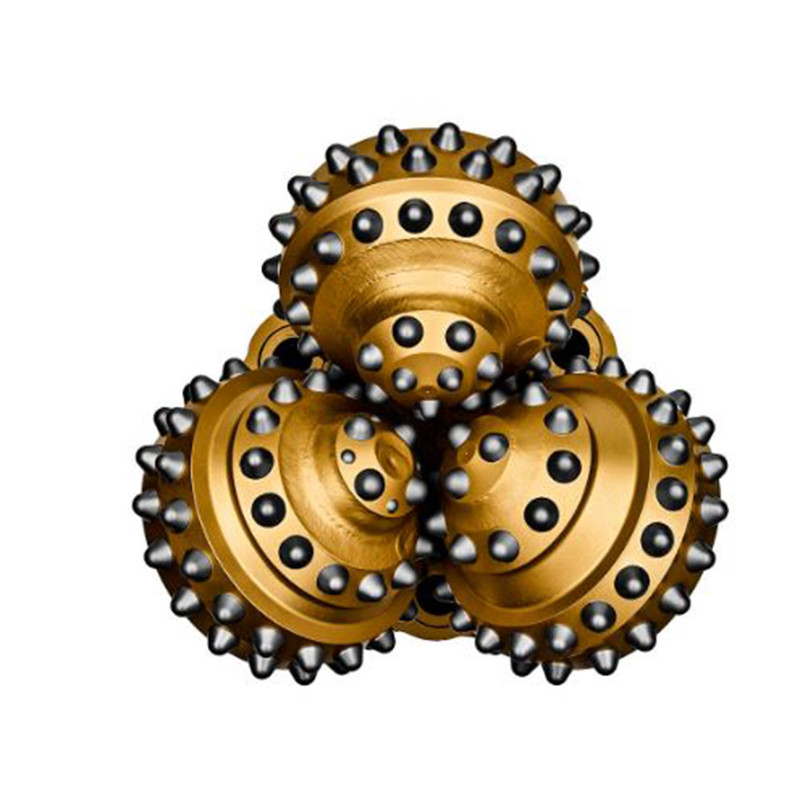

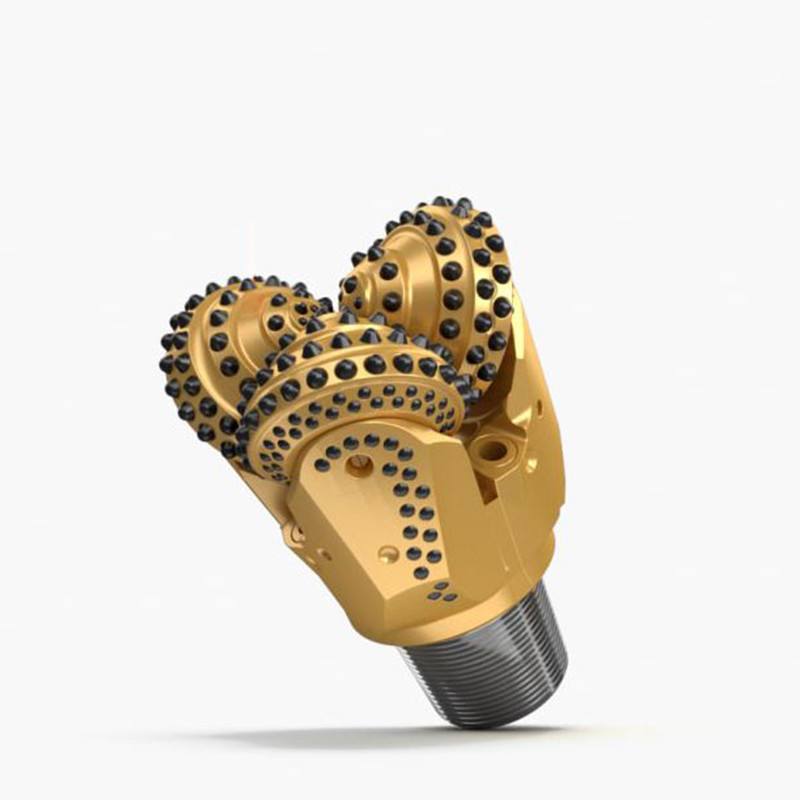

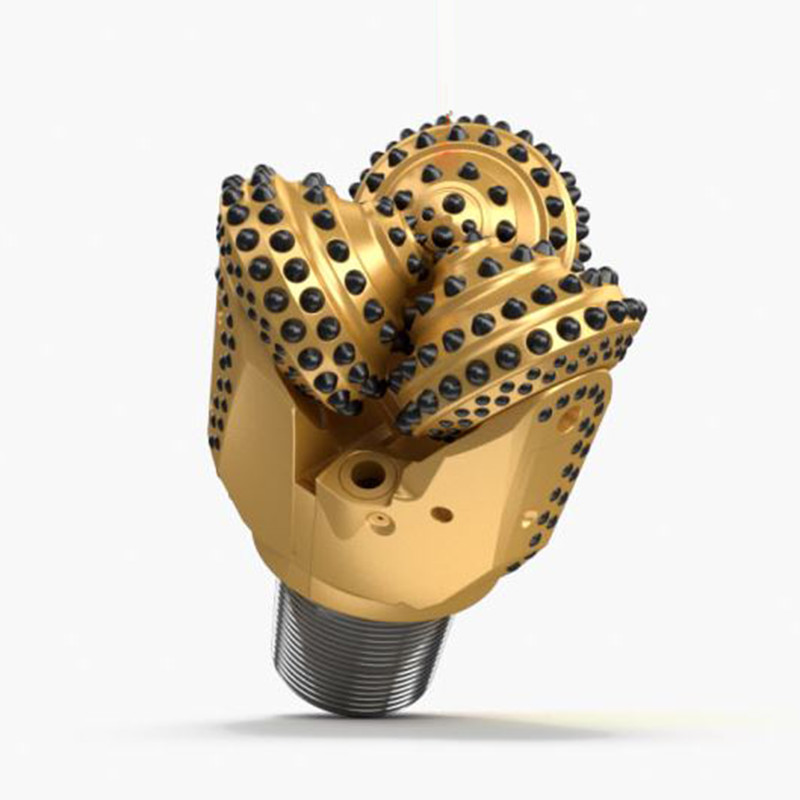

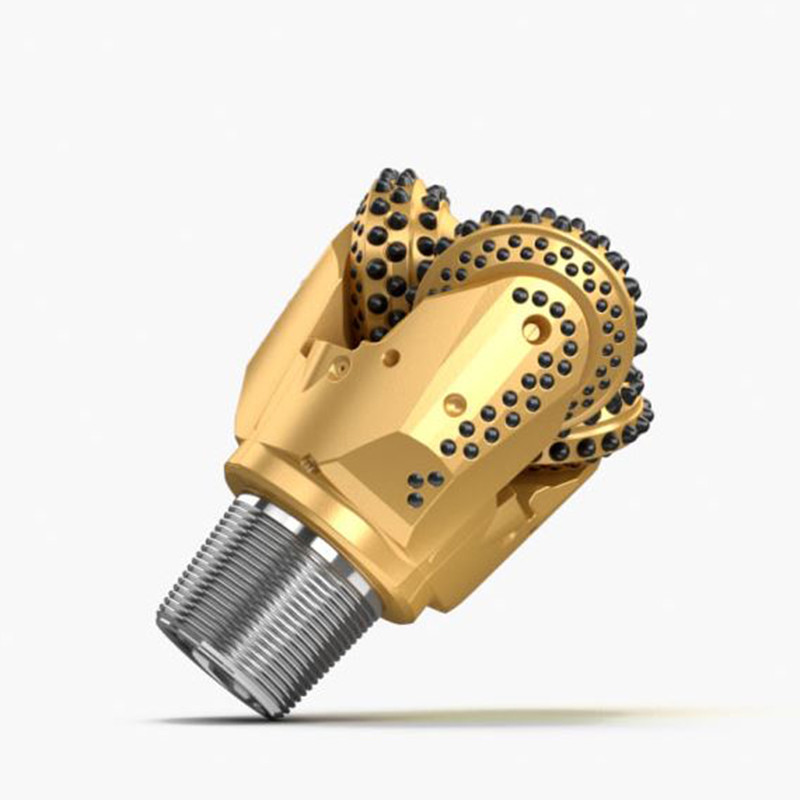

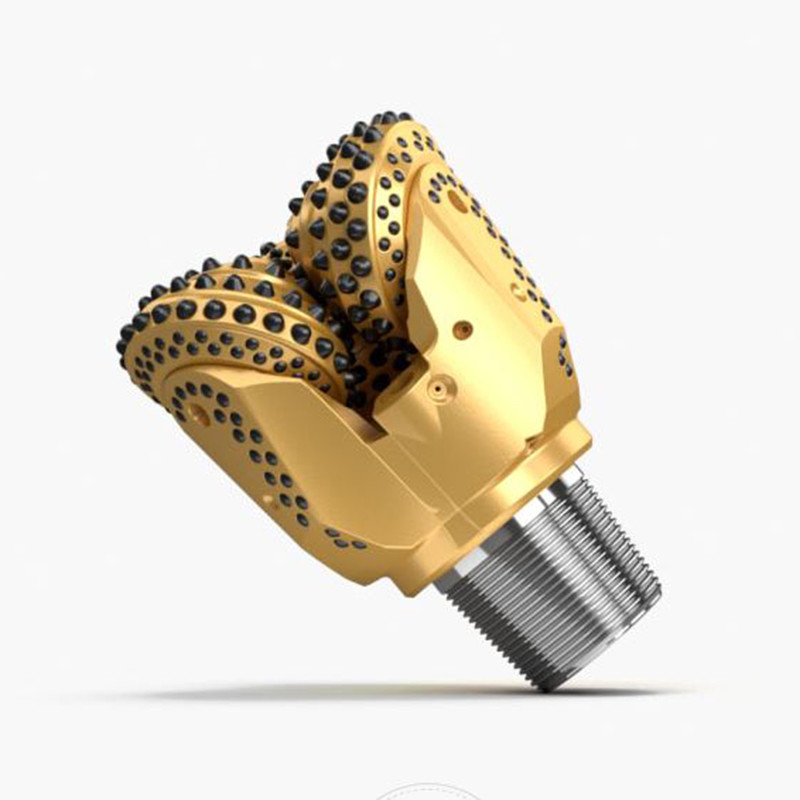

Mỏ khoan bit 9 "tricone khoan bit của API công cụ khoan đá

Khoáng sản khoan 9 "Tricone khoan một chút của công cụ khoan đá

1. Mô tả:

Tungsten Carbide Insert (TCI) bit là thành phần quan trọng trong roller cone bit để khoan các thành phần đá trung bình đến cứng.Những phần chèn carbide này sử dụng công nghệ tungsten carbide xi măng tiên tiến 3 và được thiết kế với các hình dạng đặc biệt để phù hợp với độ cứng đá: các phần đính hình cầu xử lý sự hao mòn cực kỳ trong đá cứng, trong khi các phần đính hình nón làm giảm sức đề kháng trong các cấu trúc mềm hơn

Ba yếu tố chính quyết định hiệu suất khoan:

1. Địa hình răng- Răng hình cầu (thể loại YG15) xuất sắc trong đá granit và thạch anh, trong khi hình dạng hình nón duy trì sự ổn định trong đá phiến và đá sa thạch.

2. Tính chất vật liệu- Tungsten carbide mật độ cao với chất kết hợp cobalt đảm bảo khả năng chống mòn (HRC 85-92) và độ dẻo dai tác động

3. Cấu hình hàng- Nhiều hàng chèn cải thiện phân phối tải cho các lỗ khoan lớn hơn trong khi ít hàng tối ưu hóa tỷ lệ thâm nhập trong khoan hướng 5

Chọn đúng trực tiếp cải thiện tốc độ khoan 15-30% và kéo dài tuổi thọ 40% so với bit tiêu chuẩn.Các loại tungsten carbide tùy chỉnh (K034/YG15) cung cấp sự cân bằng tối ưu giữa khả năng chống gãy và hiệu quả cắt

2. Chi tiết:

3. Profile của Tricone Bit

Kỹ thuật bit nón cuộn đòi hỏi sự tích hợp tỉ mỉ về động lực cấu trúc, khoa học vật liệu và khả năng thích nghi hoạt động để đạt được kết quả khoan vượt trội.

Bốn.Loại vòng bi

Có chủ yếu là ba loại thiết kế vòng bi được sử dụng trong khoan tricone:

• CÁCH VÀO CÁCH CÁCH CÁCH CÁCH CÁCH:

Trên các bit này, các nón sẽ quay tự do. loại bit này có một hàng trước của vòng bi quả và một hàng sau của vòng bi cuộn.

• Các miếng cuộn vòng bi đóng kín

Các bit có một O-Ring niêm phong với một hồ chứa dầu mỡ để làm mát vòng bi. các niêm phong hoạt động như một rào cản chống lại bùn và đục để bảo vệ vòng bi

• BÁO ĐIÊN BÁO ĐIÊN BÁO

Những bit này được làm mát bằng dầu / mỡ nghiêm ngặt với vòng bi mũi, niêm phong O-Ring và một cuộc đua cho hiệu suất tối đa.

5Câu hỏi:

Chúng ta nên chú ý gì khi chọn khoan tricone?

• Mã IADC hộ chiếu
• Tùy chọn răng TCI & Thép
• Các phần bổ sung của tungsten carbide trên hàng gót
• Lớp phủ tungsten carbide trên thân hình nón
• Các phần đính kèm tungsten carbide tráng kim cương trên đường kính của nón
• Chất nhựa tungsten trên đuôi áo của chân
• Máy phun trung tâm bổ sung để làm sạch nón

Tính năng của tricone là chúng đi kèm với hộ chiếu của riêng mình như dưới đây:

• Thông số kỹ thuật của nón
• Con dấu chất lượng được ký bởi người chế tạo và kiểm tra bit
• Các thông số khoan được khuyến cáo để có được hiệu suất tốt nhất từ bit:
• Trọng lượng bit
• Tốc độ quay
• Khối lượng xả

Bạn nên chọn loại tricone nào?

Nó phụ thuộc vào địa chất bạn đang khoan và đường kính của lỗ khoan bạn đang khoan. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.
