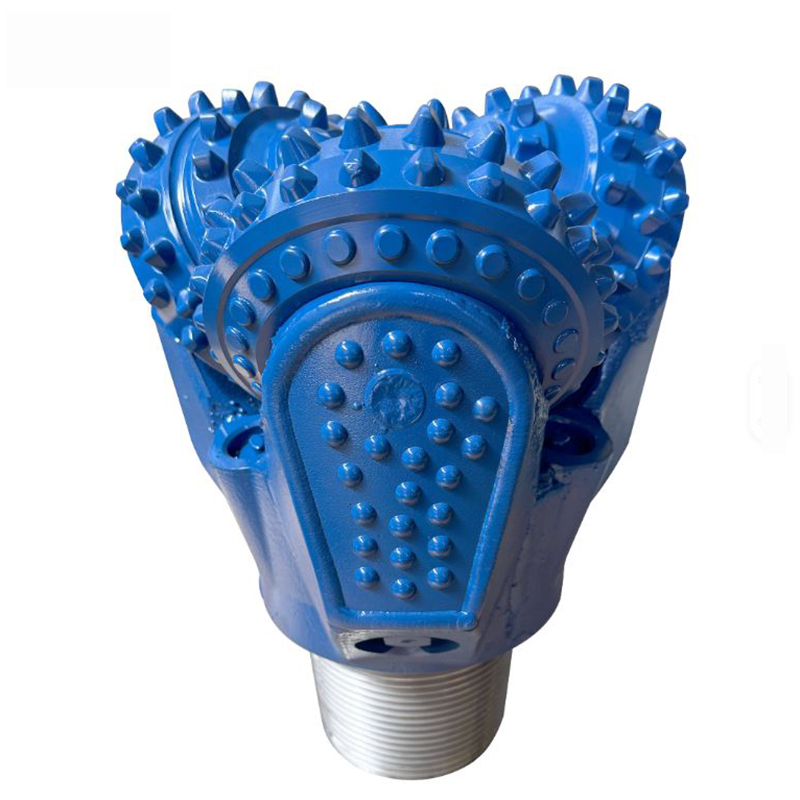

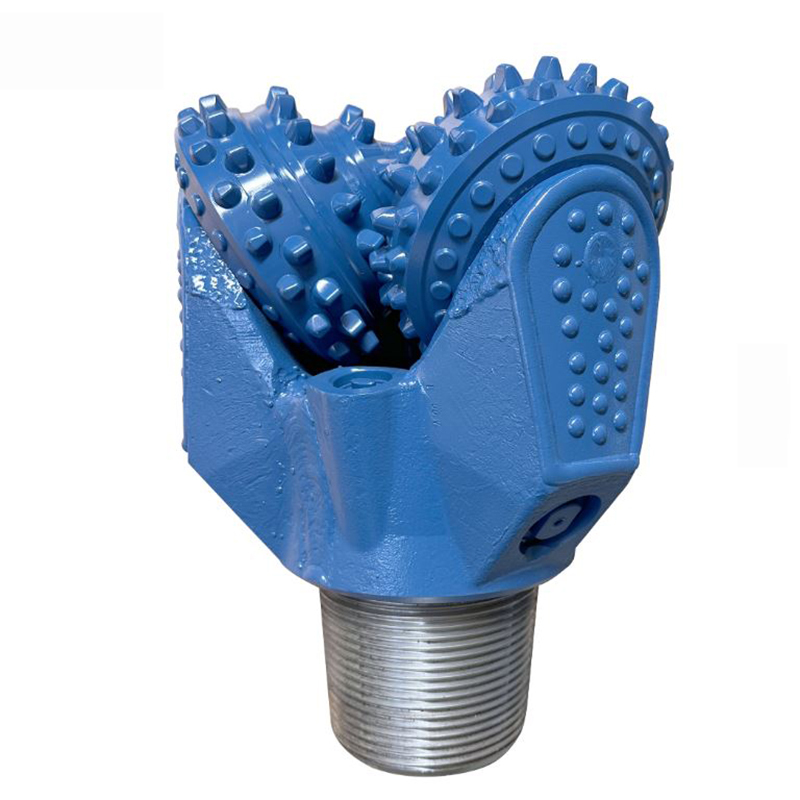

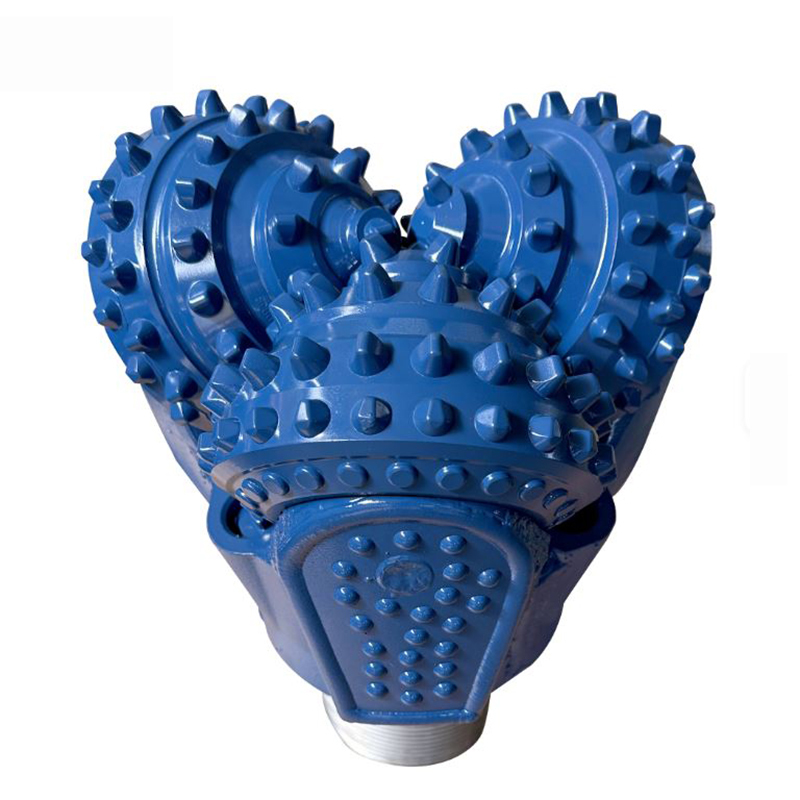

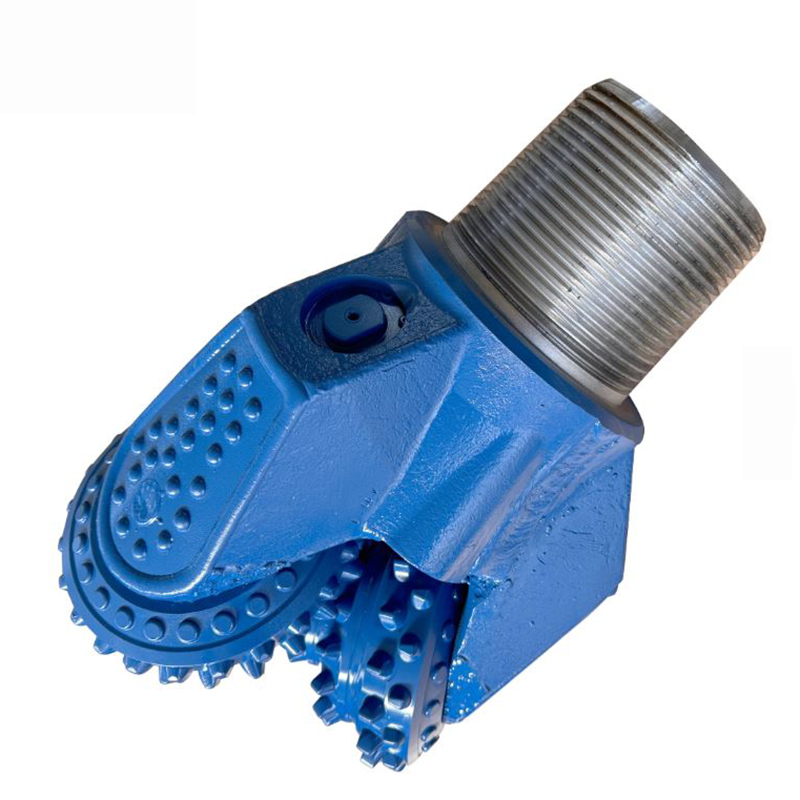

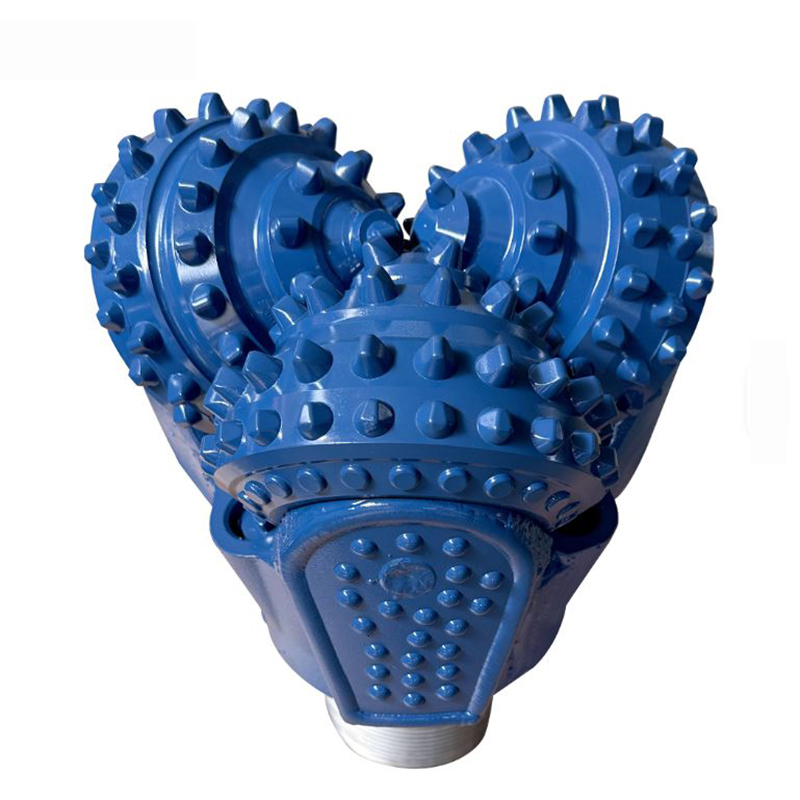

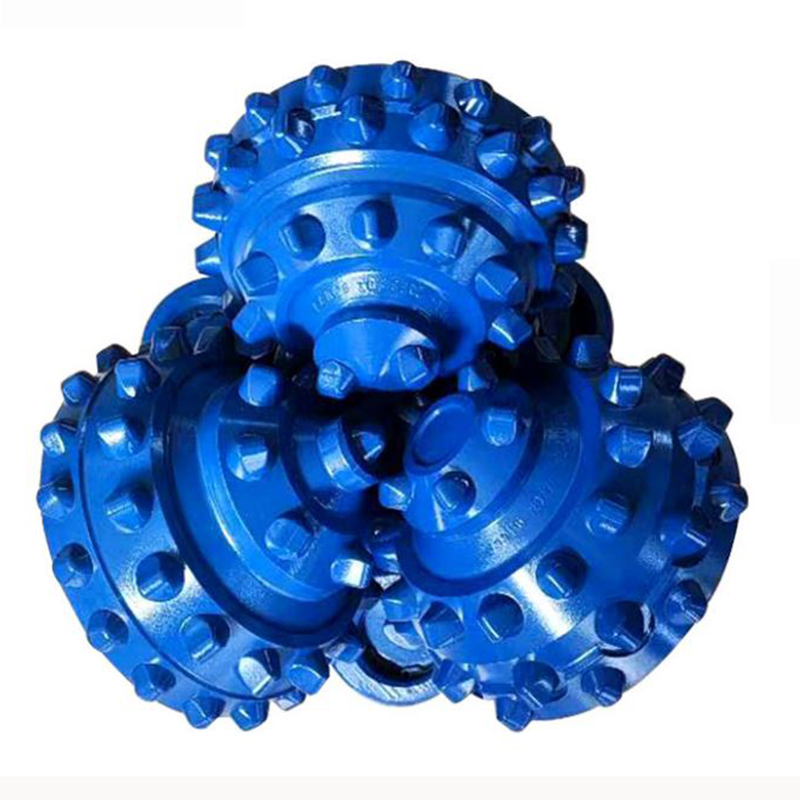

Mũi khoan Tricone 12-1/4" IADC 645 của Dụng cụ khoan API

Mũi khoan 12-1/4" Tricone IADC 645 Của Dụng Cụ Khoan API

1. Mô tả:

Mũi khoan tricone là một dụng cụ khoan đá có gắn insert carbide vonfram được sử dụng trong khai thác dầu mỏ, mỏ đá, giếng nước hoặc giếng dầu. Dụng cụ khoan đá này được sản xuất theo tiêu chuẩn API, là sản phẩm được chứng nhận API. Vật liệu carbide vonfram là vật liệu rất cứng, độ cứng chỉ kém kim cương trong tất cả các vật liệu. So với mũi khoan kim cương, mũi khoan carbide vonfram có giá thấp hơn. Mũi khoan tricone được gọi là mũi khoan nón xoay theo tiêu chuẩn API.

Mũi khoan tricone sử dụng răng bằng vật liệu carbide vonfram để cắt đá, được chia thành hai loại: mũi khoan nón xoay phay răng TC và mũi khoan gắn insert TCI. Mũi khoan phay răng TC và mũi khoan gắn insert TCI là mũi khoan tùy chỉnh theo cấp độ đá. Mũi khoan tricone TCI được sử dụng cho tầng đá từ trung bình đến cứng. Mũi khoan tricone phay răng (tất cả gọi là răng thép) được sử dụng cho tầng đá mềm đến rất mềm.

Dụng cụ khoan này được sử dụng rộng rãi trong các giếng khai thác mỏ (như mỏ than, mỏ đồng và các mỏ kim loại hiếm khác), giếng nước, giếng dầu/khí và thăm dò địa chất.

2. Thông số kỹ thuật mũi khoan tricone:

3. Cấu hình mũi khoan nón xoay

4. GioăngLoại vòng bi

Có ba loại thiết kế vòng bi chính được sử dụng trong mũi khoan tricone:

• MŨI KHOAN NÓN XOAY VÒNG BI TIÊU CHUẨN:

Trên các mũi khoan này, các nón sẽ quay tự do. Loại mũi khoan này có hàng bi phía trước và hàng vòng bi đũa phía sau.

• MŨI KHOAN NÓN XOAY VÒNG BI KÍN

Các mũi khoan này có gioăng chữ O với khoang chứa mỡ để làm mát vòng bi. Gioăng hoạt động như một rào cản chống lại bùn và mảnh vụn để bảo vệ vòng bi.

• MŨI KHOAN NÓN XOAY VÒNG BI TRỤC

Các mũi khoan này được làm mát hoàn toàn bằng dầu/mỡ với vòng bi mũi, gioăng chữ O và rãnh chạy để đạt hiệu suất tối đa.

5. Câu hỏi:

Chúng ta nên chú ý điều gì khi chọn mũi khoan tricone?

• Hộ chiếu mã IADC của mũi khoan tricone
• Các tùy chọn mũi khoan tricone TCI & răng thép
• Các insert vonfram carbide bổ sung trên hàng gót của mũi khoan tricone
• Lớp phủ vonfram carbide trên thân nón của mũi khoan tricone
• Các insert vonfram carbide phủ kim cương trên cạnh của các nón của mũi khoan tricone
• Các insert vonfram carbide trên phần đuôi của các chân của mũi khoan tricone
• Vòi phun trung tâm bổ sung để làm sạch các nón của mũi khoan tricone

Đặc điểm của mũi khoan tricone là chúng đi kèm với hộ chiếu riêng như sau:

• Thông số kỹ thuật của các nón
• Tem chất lượng do người sản xuất và kiểm tra mũi khoan ký
• Các thông số khoan được khuyến nghị để đạt hiệu suất tốt nhất từ mũi khoan:
• Trọng lượng mũi khoan
• Tốc độ quay
• Lưu lượng xả

Bạn nên chọn loại mũi khoan tricone nào?

Điều này phụ thuộc vào địa chất bạn đang khoan và đường kính lỗ khoan bạn đang khoan. Hiệp hội Quốc tế các Kỹ sư Khoan (IADC) đã phát triển một hệ thống các bước dễ sử dụng để chọn mũi khoan tricone phù hợp với địa chất của bạn với các tính năng bổ sung như bảo vệ mũi khoan để kéo dài tuổi thọ sản xuất.

6. Chứng nhận

7. Đóng gói và Vận chuyển
