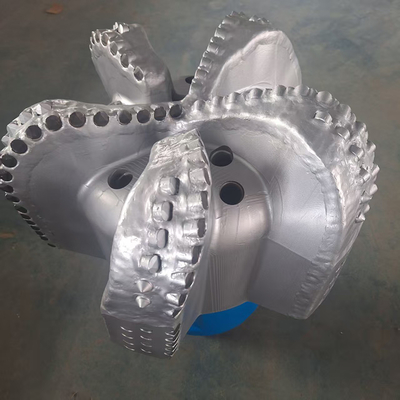

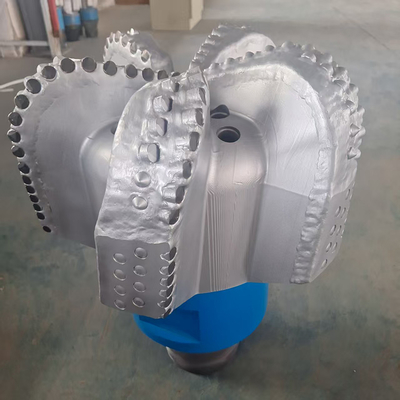

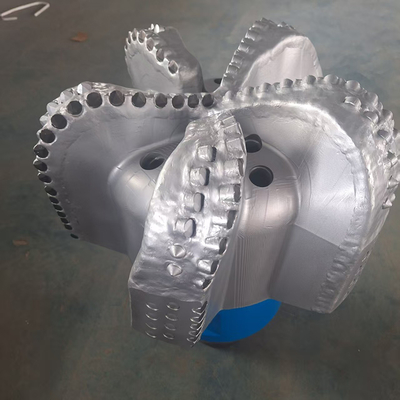

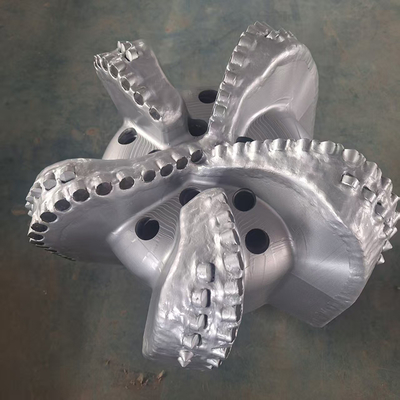

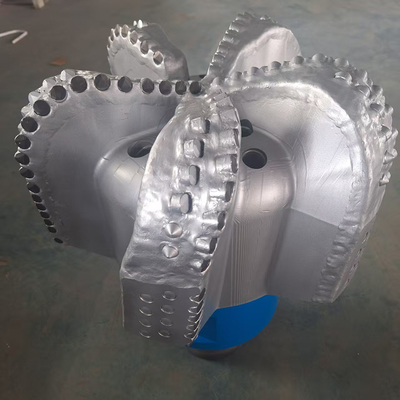

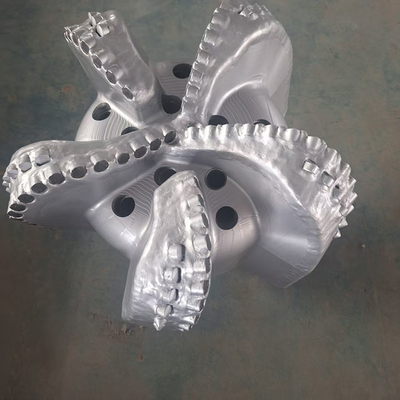

Công cụ khoan kim cương 12-1/4 "PDC khoan bit cho hiệu suất vượt trội

Mũi khoan PDC 12-1/4 " của Dụng cụ khoan Kim cương Lỗ sâu

1. Mô tả:

Mũi khoan PDC là dụng cụ khoan cắt cố định với các lưỡi cắt kim cương đa tinh thể được sử dụng để khoan đá trong các giếng dầu, khai thác mỏ, nước hoặc khí.

Dụng cụ khoan này được sản xuất theo tiêu chuẩn API và được chứng nhận API. Các lưỡi cắt PDC được làm từ vật liệu kim cương tổng hợp, là vật liệu cứng nhất được biết đến, giúp chống mài mòn cực tốt. So với mũi khoan ba nón, mũi khoan PDC thường cho hiệu quả khoan cao hơn nhưng chi phí cũng cao hơn.

Mũi khoan PDC sử dụng nhiều lưỡi cắt kim cương được bố trí theo các mẫu cụ thể để cắt phá tầng đá. Các mũi khoan này chủ yếu được phân loại thành hai loại: mũi khoan PDC thân ma trận và mũi khoan PDC thân thép, được thiết kế cho các điều kiện khoan khác nhau. Mũi khoan PDC thân ma trận thường được sử dụng trong các tầng đá mài mòn hơn, trong khi mũi khoan PDC thân thép thường được sử dụng trong các tầng đá mềm hơn.

Theo Hiệp hội Quốc tế các Nhà thầu khoan (IADC), có nhiều lý do ảnh hưởng đến hiệu quả hoạt động khoan của mũi khoan.

Chúng tôi đưa ra lý do chính như sau:

• Vật liệu thân
• Mật độ lưỡi cắt
• Kích thước hoặc loại lưỡi cắt
• Cấu hình mũi khoan

Tất cả các mũi khoan đều được sản xuất theo tiêu chuẩn API được sử dụng trong ngành khoan.

Mũi khoan PDC có kích thước từ 3-22 inch với 3-9 lưỡi cắt có sẵn. Và các loại lưỡi cắt phân loại khác nhau là tùy chọn theo ngân sách của bạn.

2. Thông số kỹ thuật:

3. Cấu hình mũi khoan PDC

4. Lưỡi cắt PDC của mũi khoan

Các lưỡi cắt Kim cương Đa tinh thể (PDC) là điểm tiếp xúc chính của mũi khoan. Mũi khoan PDC loại bỏ đá chủ yếu bằng cách cắt phá.

Các lưỡi cắt PDC phải chịu nhiều lần nóng và nguội trong lòng giếng, một môi trường rất khắc nghiệt.

Các lưỡi cắt PDC có độ suy giảm nhiệt thấp hơn và độ ổn định nhiệt cao hơn thường đạt được Tốc độ khoan (ROP) cao hơn và tăng khả năng chống mài mòn. Do đó, việc tối ưu hóa lưỡi cắt là rất quan trọng.

5. Vòi phun mũi khoan

Các vòi phun của mũi khoan giúp làm sạch khu vực cắt và làm mát các lưỡi cắt Kim cương Đa tinh thể (PDC).

Việc bố trí hiệu quả các vòi phun này cùng với góc đặt của chúng đóng vai trò quan trọng trong hiệu quả hoạt động của mũi khoan.

Các kênh dẫn chất lỏng cũng bổ sung cho việc bố trí vòi phun để cải thiện việc làm sạch các mảnh vụn.

6. Mũi khoan PDC thân thép

Thân thép đối lập với thân ma trận. Nó có thể chịu được tải trọng va đập cao, nhưng mềm hơn và thiếu các tính năng bảo vệ. Độ bền và độ dẻo của thép mang lại cho thân mũi khoan thép khả năng chống va đập cao.

Thân thép chắc chắn hơn đáng kể so với thân ma trận.

Một tính năng có lợi của mũi khoan thép là chúng có thể dễ dàng được sửa chữa nhiều lần vì các lưỡi cắt bị mòn hoặc hư hỏng có thể được thay thế khá dễ dàng. Đây là một lợi thế đặc biệt đối với các nhà khai thác trong môi trường khoan chi phí thấp.

Mũi khoan kim cương đa tinh thể (PDC) khác với mũi khoan con lăn ở chỗ chúng là thân liền khối không có bộ phận chuyển động. Các lưỡi cắt cố định xé nát đá, do đó mũi khoan có thể hoạt động với tốc độ quay cao hơn hiệu quả hơn trong các tầng đá rắn chắc.
