Kim cương 4-1/2 "PDC khoan một phần của dầu khoan công cụ

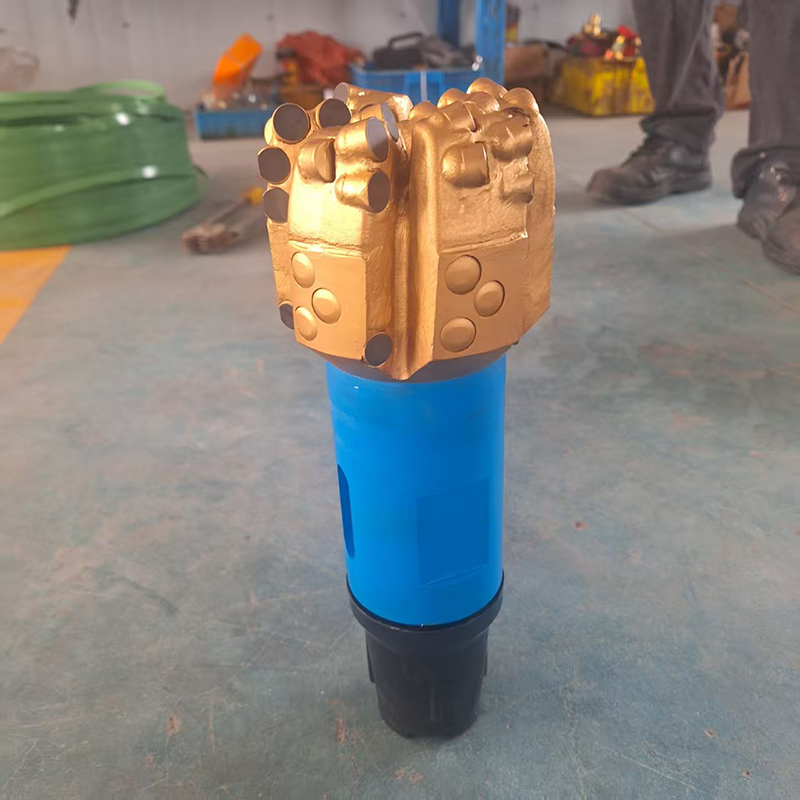

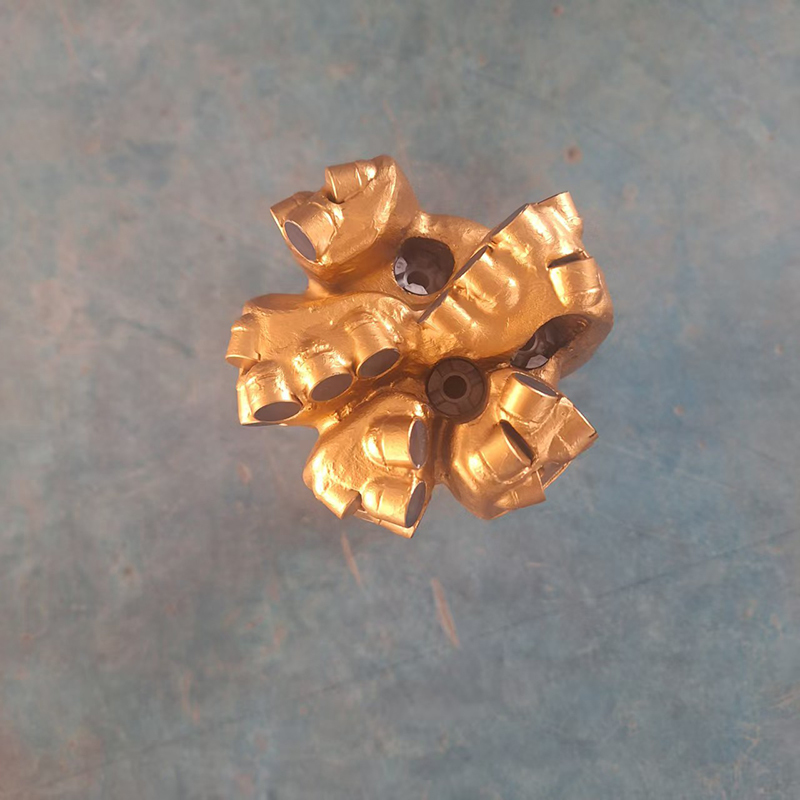

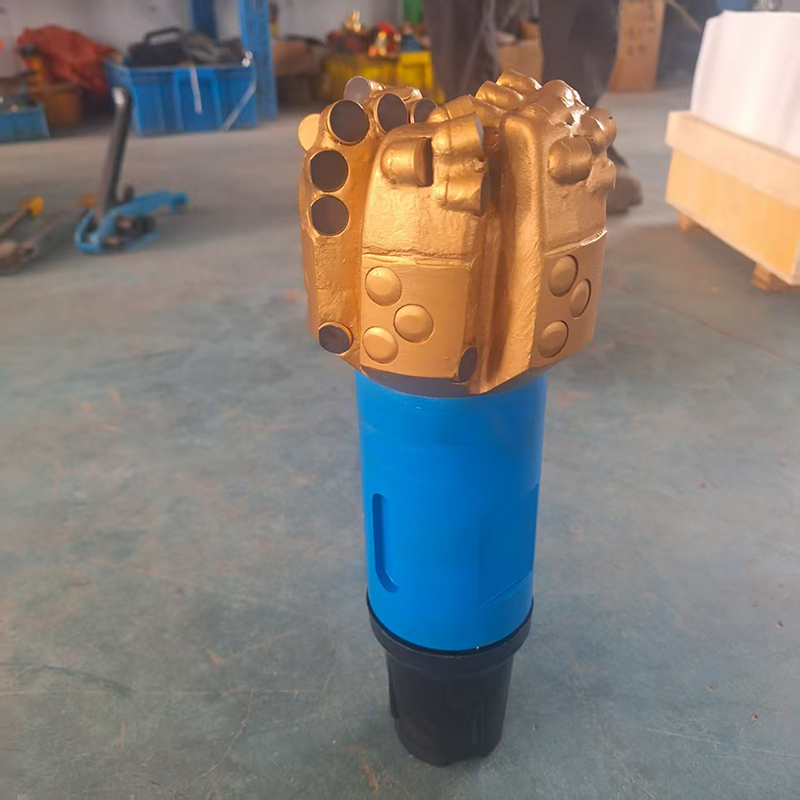

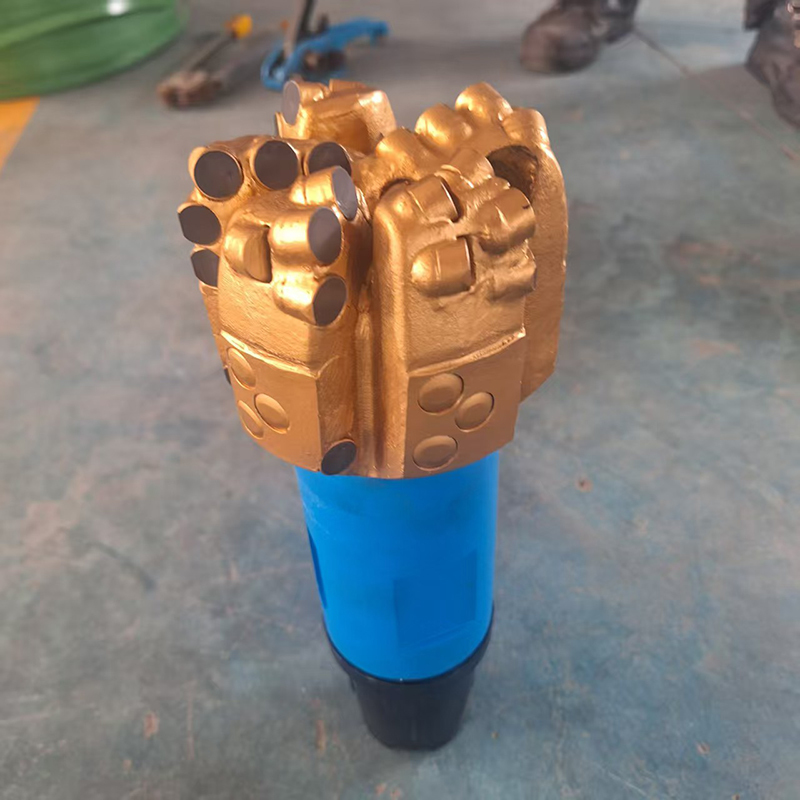

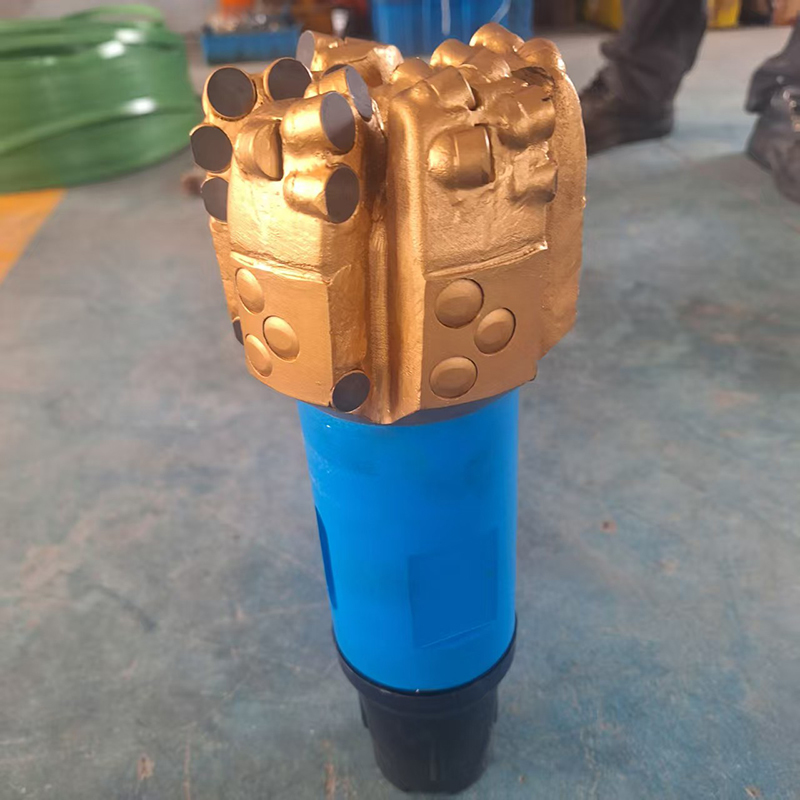

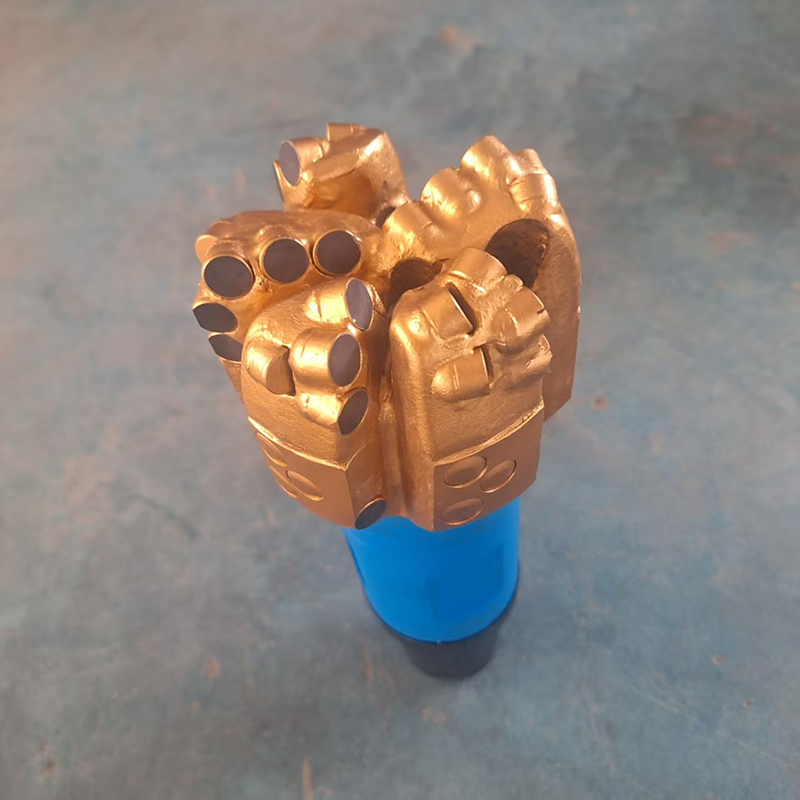

Mũi khoan PDC 4-1/2" của Dụng cụ khoan dầu

1. Mô tả về Mũi khoan PDC

Mũi khoan PDC là một dụng cụ khoan cắt cố định với các lưỡi cắt bằng kim cương đa tinh thể được sử dụng để khoan đá trong các giếng dầu, khai thác mỏ, nước hoặc khí đốt. Dụng cụ khoan này được sản xuất theo các thông số kỹ thuật của API và được chứng nhận API. Các lưỡi cắt PDC được làm bằng vật liệu kim cương tổng hợp, là vật liệu cứng nhất được biết đến, giúp nó có khả năng chống mài mòn cực cao. So với mũi khoan ba nón, mũi khoan PDC thường mang lại hiệu quả khoan cao hơn nhưng với chi phí cao hơn.

Mũi khoan PDC sử dụng nhiều lưỡi cắt kim cương được sắp xếp theo các mẫu cụ thể để cắt đứt cấu trúc đá. Các mũi khoan này chủ yếu được phân loại thành hai loại: mũi khoan PDC thân ma trận và mũi khoan PDC thân thép, được thiết kế cho các điều kiện khoan khác nhau. Mũi khoan PDC thân ma trận thường được sử dụng trong các cấu trúc mài mòn hơn, trong khi mũi khoan PDC thân thép thường được sử dụng trong các cấu trúc mềm hơn.

2. Thông số kỹ thuật:

Mũi khoan PDC như S616 hoặc M616 được chỉ định với thân thép hoặc ma trận 6 lưỡi và lưỡi cắt chính 16mm. Mã IADC cho biết mũi khoan có phù hợp với các cấu trúc cứng, mềm hoặc cấu hình cụ thể hay không, cung cấp thêm thông tin chi tiết.
Vì vậy, IADC 323 có ý nghĩa khác nhau của mũi khoan PDC.

3. Hồ sơ Mũi khoan PDC



4.Lưỡi cắt PDC của Mũi khoan

Trung tâm của một mũi khoan là các lưỡi cắt bằng kim cương đa tinh thể (PDC), tiếp xúc trực tiếp với đá, chủ yếu sử dụng hành động cắt để loại bỏ. Trong môi trường khắc nghiệt của một giếng khoan, lưỡi cắt PDC trải qua các chu kỳ gia nhiệt và làm mát thường xuyên, gây ra những thách thức đáng kể.
Lưỡi cắt PDC với độ ổn định nhiệt được cải thiện và giảm sự suy giảm nhiệt có xu hướng hoạt động tốt hơn, dẫn đến tốc độ xuyên (ROP) cao hơn và khả năng chống mài mòn được cải thiện. Do đó, việc tối ưu hóa các lưỡi cắt này là rất quan trọng để tối đa hóa hiệu quả.

5. Vòi phun Mũi khoan PDC

Vòi phun mũi khoan PDC giúp làm sạch khu vực cắt và làm mát các lưỡi cắt bằng kim cương đa tinh thể (PDC).
Vị trí hiệu quả của các vòi phun này cùng với góc đặt của chúng đóng một vai trò quan trọng về hiệu quả hoạt động của mũi khoan.
Các kênh dẫn chất lỏng cũng bổ sung cho vị trí vòi phun để cải thiện việc làm sạch các mảnh vụn.



6. Tính năng tùy chọn của Mũi khoan PDC:

Có nhiều tính năng hơn của mũi khoan PDC để lựa chọn, giúp tăng cường độ ổn định, khả năng chống mài mòn và hiệu suất lưỡi cắt của mũi khoan PDC.

7. Mũi khoan PDC thân thép

Thân thép của Mũi khoan PDC là đối lập với thân ma trận. Nó có thể chịu được tải trọng va đập cao, nhưng mềm hơn và thiếu các tính năng bảo vệ. Độ bền và tính dễ uốn của thép mang lại cho thân mũi khoan bằng thép khả năng chống va đập cao. Thân thép chắc chắn hơn đáng kể so với thân ma trận.

Khả năng vật liệu & Tiêu chuẩn sau


API

Tất cả các mũi khoan sẽ được kiểm tra như sau: ---Dụng cụ kiểm tra cơ học

---Kiểm tra độ cứng
---Kiểm tra UT
---Kiểm tra khác theo yêu cầu
