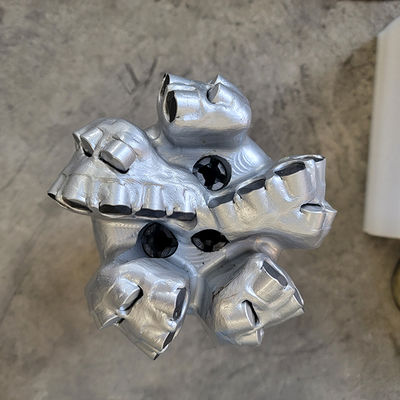

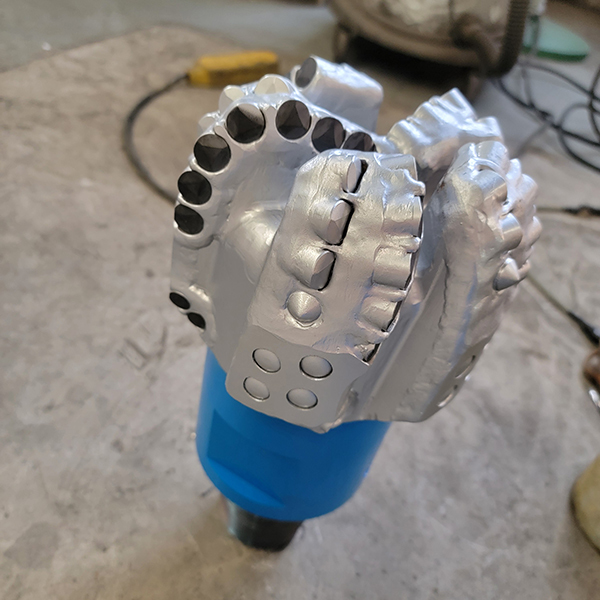

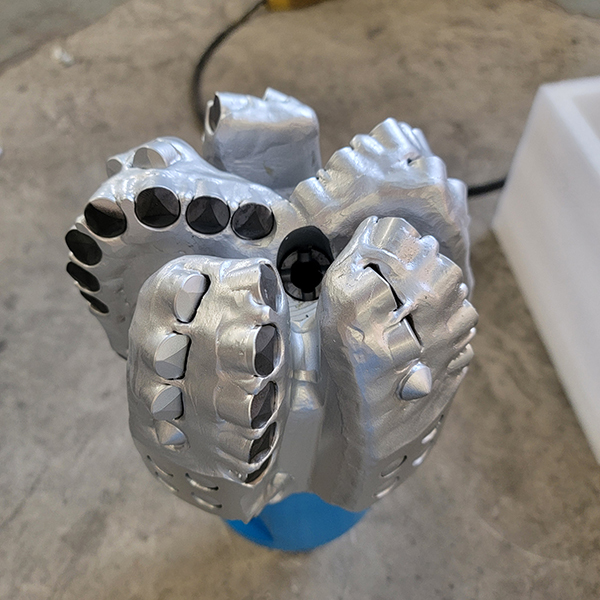

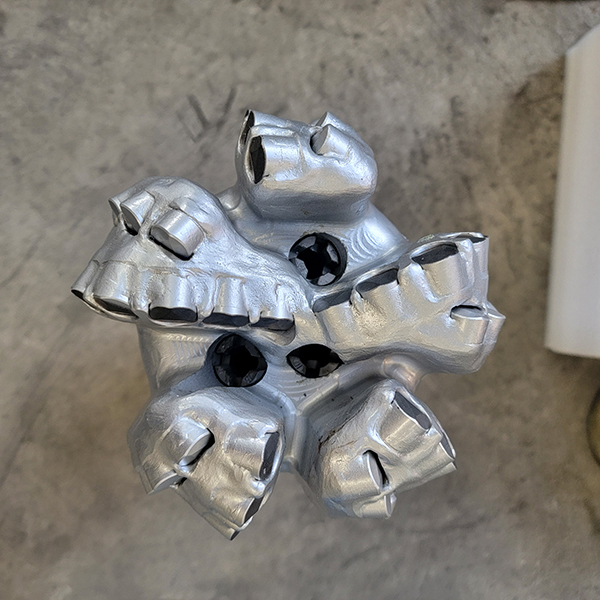

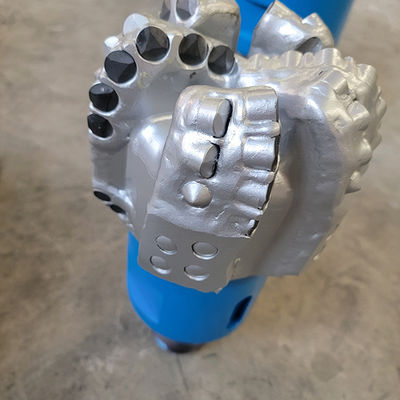

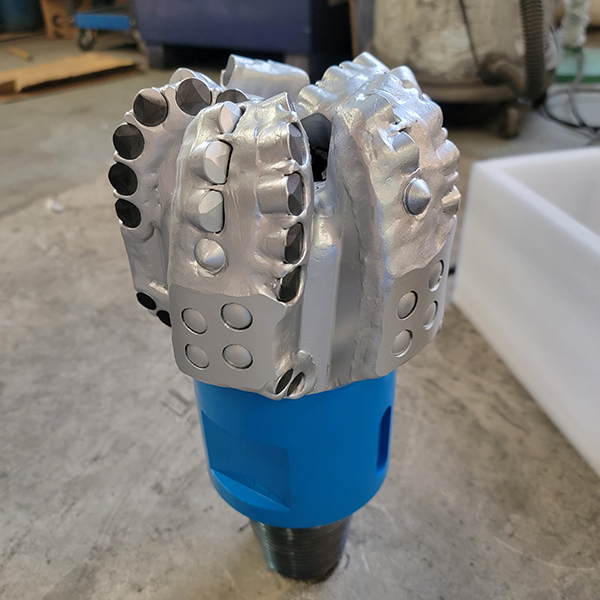

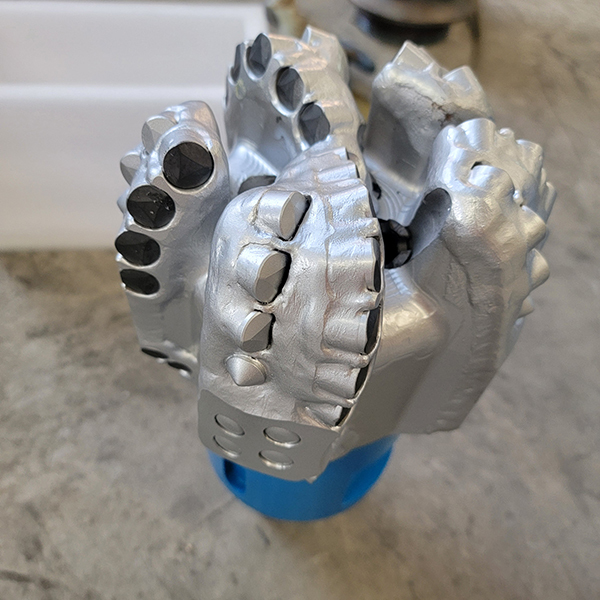

6-1/2 "đốm dầu PDC khoan bit của kim cương đá khoan công cụ

6-1/2 "đốm dầu PDC khoan bit của kim cương đá khoan công cụ

1. Mô tả:

PDC bit là một công cụ khoan cắt cố định với các máy cắt nhỏ gọn kim cương polycrystalline được sử dụng để khoan đá trong giếng dầu, khai thác mỏ, nước hoặc khí đốt.

Công cụ khoan này được sản xuất theo các thông số kỹ thuật API và được chứng nhận API.

so với các bit tricone, các bit PDC thường cung cấp khoan cao hơn

hiệu quả nhưng với chi phí cao hơn.

Các bit PDC sử dụng nhiều máy cắt kim cương được sắp xếp theo các mẫu cụ thể để cắt hình thành đá.

thành hai loại: bit PDC cơ thể ma trận và bit PDC cơ thể thép, được thiết kế cho các điều kiện khoan khác nhau.

thường được sử dụng trong các cấu trúc mài mòn hơn, trong khi các bit PDC thân thép thường được sử dụng trong các cấu trúc mềm hơn.

Theo Hiệp hội các nhà thầu khoan quốc tế (IADC), có nhiều lý do ảnh hưởng đến hiệu quả của chức năng khoan bit.

Chúng tôi đã đưa ra lý do chính như sau:

• Vật liệu cơ thể
• Mật độ cắt
• Kích thước hoặc loại máy cắt
• Biểu dạng bit

Tất cả các phần khoan đều được sản xuất theo tiêu chuẩn API được sử dụng trong ngành khoan.

Các máy khoan PDC kích thước 3 ~ 22 inch với 3 ~ 9 Blades có sẵn. Và cắt lớp khác nhau là tùy chọn tùy theo ngân sách của bạn.

2. Chi tiết:

3. Profile bit PDC

Bốn.Máy cắt PDC

Máy cắt kim cương polycrystalline Composite (PDC) là điểm tiếp xúc chính cho một giàn khoan.

Các máy cắt PDC bị tiếp xúc với rất nhiều quá trình sưởi ấm và làm mát dưới giếng, một môi trường rất khó khăn.

Máy cắt PDC có sự suy thoái nhiệt thấp hơn và ổn định nhiệt hơn thường đạt được ROP cao hơn và tăng khả năng chống mòn.

5. Nút khoan

Các vòi phun giúp làm sạch khu vực cắt và làm mát các máy cắt kim cương polycrystalline composite (PDC).

Việc đặt các vòi phun này hiệu quả cùng với góc đặt chúng đóng một vai trò quan trọng đối với hiệu quả của máy khoan.

Các kênh chất lỏng cũng bổ sung cho việc đặt vòi phun để cải thiện việc làm sạch các cành.

6. Thép thân PDC bit

Cơ thể thép là ngược lại với cơ thể ma trận. Nó có thể chịu được tải trọng tác động cao, nhưng mềm hơn và thiếu các tính năng bảo vệ.Sức mạnh và độ dẻo dai của thép cung cấp cho các cơ thể thép có độ chống va chạm cao.

Cơ thể thép mạnh hơn đáng kể so với cơ thể ma trận.

Một đặc điểm có lợi của các miếng thép là chúng có thể dễ dàng được xây dựng lại một số lần vì các máy cắt mòn hoặc bị hư hỏng có thể được thay thế khá dễ dàng.Đây là một lợi thế đặc biệt cho các nhà khai thác trong môi trường khoan chi phí thấp.

Các khoan kim cương polycrystalline (PDC) khác với nón cuộn bởi vì chúng là một phần cơ thể không có bộ phận chuyển động.do đó, bit có thể hoạt động với tốc độ quay cao hơn hiệu quả hơn trong các hình thành hợp nhất.
