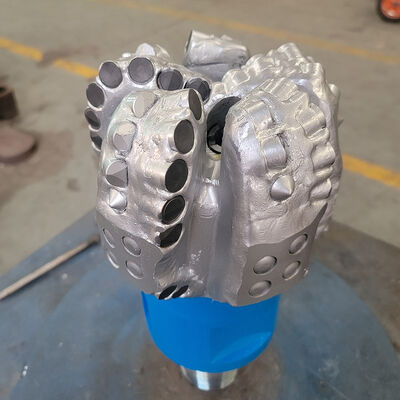

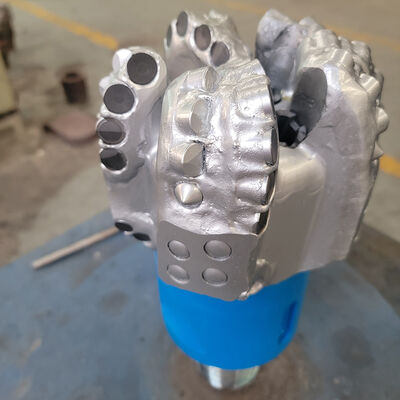

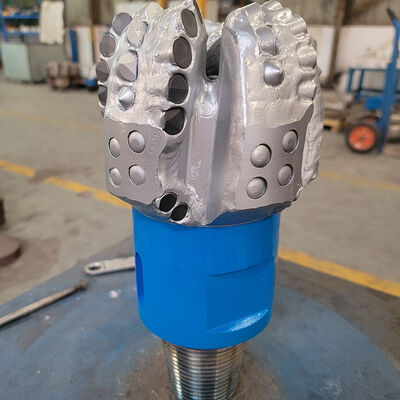

API Rock 6-1 / 2 Inch Mũi khoan PDC kim cương của giếng khoan dầu
Thông tin chi tiết sản phẩm
| Vật liệu | Kim cương và thép hợp kim | Chứng nhận API | 7-1548-1 |
|---|---|---|---|
| cân nặng | khoảng 18kg | Ứng dụng | Khoan giếng đá |
| Màu sắc | Bất kỳ màu nào | Máy cắt | Kim cương đa tinh thể nhỏ gọn (PDC) |
| Kiểu | mũi khoan kim cương | Xử lý bề mặt | PDC chèn |
| Làm nổi bật | 6-1/2 inch PDC Drill Bit,Nổ giếng dầu Pdc Bit,Mũi khoan kim cương thân thép |
||
Mô tả sản phẩm
Mũi khoan kim cương PDC API Rock 6-1/2 Inch dùng cho giếng dầu
1. Mô tả:
Việc lựa chọn mũi khoan kim cương đa tinh thể (PDC) phù hợp là rất quan trọng đối với các hoạt động khoan dầu hiệu quả. Ba yếu tố cốt lõi quyết định hiệu suất của mũi khoan: mật độ và kích thước răng cắt, hình dạng biên dạng mũi khoan và loại lưỡi cắt.
Mật độ răng cắt cân bằng trực tiếp giữa hiệu quả khoan và độ bền của mũi khoan. Răng cắt mật độ cao phân bổ áp lực cắt đều, giảm mài mòn và kéo dài tuổi thọ mũi khoan, lý tưởng cho các tầng địa chất cứng hoặc mài mòn. Tuy nhiên, nó làm tăng mô-men xoắn khoan, có khả năng làm chậm tốc độ xuyên trong các tầng địa chất mềm và tăng chi phí sản xuất. Ngược lại, răng cắt mật độ thấp cho phép phá đá nhanh hơn trong các tầng địa chất mềm nhưng nhanh chóng bị mài mòn trong các tầng địa chất cứng, làm tăng tần suất thay thế.
2. Thông số kỹ thuật:
Các mũi khoan PDC như S616 hoặc M616 được chỉ định với thân thép hoặc ma trận 6 lưỡi và bộ cắt chính 16mm. Mã IADC cho biết mũi khoan có phù hợp với các tầng địa chất cứng, mềm hay có biên dạng đặc biệt hay không, cung cấp thêm thông tin chi tiết. Do đó, IADC 323 có ý nghĩa khác nhau đối với mũi khoan PDC.
| THÔNG SỐ KỸ THUẬT | |
| Kích thước : | 6-1/2 inch (165.1mm) |
| Loại thân mũi khoan : | Thân thép |
| Số lượng lưỡi cắt : | 5 |
| Số lượng vòi phun : | 3 |
| Kết nối API (in) : | 3-1/2" REG |
| Chiều dài Gauge (In): | 1.5 |
| THÔNG SỐ VẬN HÀNH | |
| Trọng lượng trên mũi khoan (KN): | 9-67 |
| Dải RPM (Quay): | 100- DHM |
| Lưu lượng (lps): | 11- 15 LPM |
| Mô-men xoắn lắp ráp (KN): | 9.5 - 12.2 KN.M |
3. Biên dạng mũi khoan PDC
4. Răng cắt PDC của mũi khoan
Trung tâm của mũi khoan là các răng cắt composite kim cương đa tinh thể (PDC), tiếp xúc trực tiếp với đá, chủ yếu sử dụng hành động cắt để loại bỏ. Trong môi trường khắc nghiệt của giếng khoan, các răng cắt PDC trải qua các chu kỳ nóng và lạnh thường xuyên, gây ra những thách thức đáng kể.
Các răng cắt PDC có độ ổn định nhiệt được cải thiện và giảm suy thoái nhiệt có xu hướng hoạt động tốt hơn, dẫn đến tốc độ xuyên (ROP) cao hơn và khả năng chống mài mòn được cải thiện. Do đó, việc tối ưu hóa các răng cắt này là rất quan trọng để tối đa hóa hiệu quả.
5. Vòi phun mũi khoan PDC
Vòi phun mũi khoan PDC giúp làm sạch khu vực cắt và làm mát các răng cắt composite kim cương đa tinh thể (PDC).
Việc bố trí hiệu quả các vòi phun này cùng với góc đặt của chúng đóng vai trò quan trọng trong hiệu quả hoạt động của mũi khoan.
Các kênh dẫn chất lỏng cũng bổ sung cho việc bố trí vòi phun để cải thiện việc làm sạch các mảnh vụn.
6. Mũi khoan PDC thân thép
Thân thép của mũi khoan PDC đối lập với thân ma trận. Nó có khả năng chịu tải trọng va đập cao, nhưng mềm hơn và thiếu các tính năng bảo vệ. Độ bền và độ dẻo của thép mang lại cho thân mũi khoan thép khả năng chống va đập cao.
Thân thép chắc chắn hơn đáng kể so với thân ma trận.
Một tính năng có lợi của mũi khoan thép là chúng có thể dễ dàng được sửa chữa nhiều lần vì các răng cắt bị mòn hoặc hư hỏng có thể được thay thế khá dễ dàng. Đây là một lợi thế đặc biệt đối với các nhà khai thác trong môi trường khoan chi phí thấp.
Năng lực vật liệu & Tiêu chuẩn tuân thủ
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
Vật liệu thép của mũi khoan PDC là thép kết cấu hợp kim AISI 4145H.
Thép kết cấu hợp kim AISI 4145H: Đây là loại thép đặc biệt được sử dụng cho các công cụ khoan dầu, đặc biệt là để sản xuất ống khoan hạng nặng. Thép AISI 4145H có khả năng chống mài mòn và độ bền tốt, có thể chịu được môi trường áp suất cao và nhiệt độ cao, và phù hợp với các hoạt động khoan giếng sâu và siêu sâu45.
Thành phần vật liệu :
| Thành phần | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
